Ejercicio 8: Muro generado a partir de línea asociada al tramo

En este ejercicio se realiza un ejemplo de un muro cuya definición en planta se genera a partir de una línea asociada al tramo.

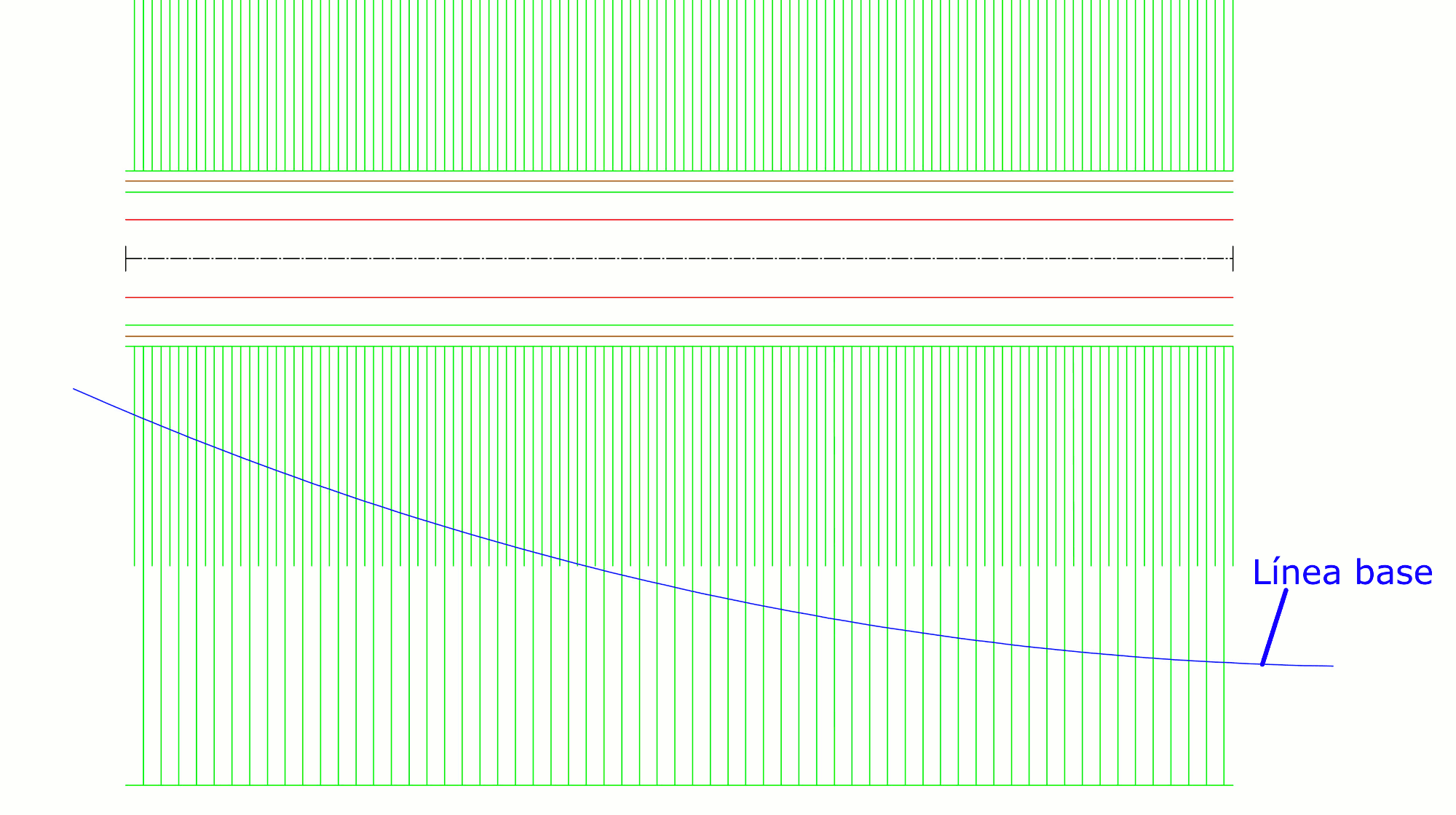

Se desea definir un muro en planta en el tramo Principal siguiendo la línea asociada al tramo denominada Apoyo.

Preparación del ejercicio

1. Abrir el archivo PRA_Muros_0008.trb.

Definición del muro en el modelo de la carretera

1. Abrir la Tabla de muros en la sección transversal.
2. Botón derecho en la tabla → Añadir fila

   Aparece una fila en la tabla para definir los datos del muro.
3. Cambiar los siguientes datos:

   Denominación = Muro 01
   Muro de catálogo = Muro
4. Pulsar el botón Lista E/D... para acceder a la lista estación/distancia que define el muro en planta
5. Cambiar los siguientes datos:

   Referencia = Inicio talud derecho
6. Pulsar el botón Generar para rellenar la lista estación/distancia a partir de una línea de apoyo
7. Cambiar los siguientes datos:

   Intervalo = 10
   Tipo de línea de generación = Línea asociada
   Línea asociada = Apoyo
8. Pulsar el botón Aceptar para realizar la generación

   Se ha completado la lista estación/distancia.
9. Pulsar el botón Aceptar para validar las modificaciones realizadas en la lista
10. Botón derecho en la Tabla de muros → Actualizar modificación
11. Cerrar la Tabla de muros

file_download Descargar ejercicio resuelto
