Ejercicio 3: Muro de tierra armada en desmonte

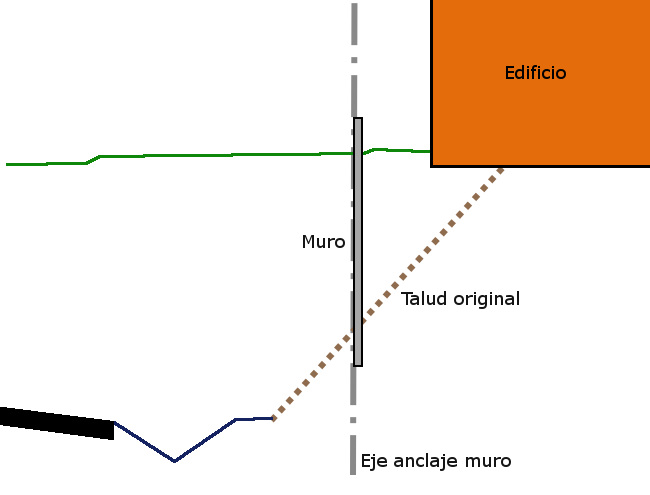

En este ejercicio se realiza un ejemplo de un muro de tierra armada en desmonte.

Con el desmonte actual de una carretera (con talud 2H:1V) queda afectada una edificación que se encuentra a 30 m del borde de la cuneta en un punto dado.
Para evitarlo, se mecaniza un muro de tierra armada paralelo al borde de la cuneta, situado en la parte alta del talud.
El muro sobresale 30 cm del terreno para poder poner un vallado.
La cara del muro debe estar a 5 m como mínimo de la casa.
El muro de tierra armada es vertical con 10 cm de espesor y no tiene zapata.
La cimentación debe estar enterrada medio metro.
El muro se sitúa en la margen derecha de la carretera, entre las estaciones 0+040 y 0+100.

Preparación del ejercicio

1. Abrir el archivo PRA_Muros_0003.trb.

Definición de la sección tipo en el catálogo de muros

El primer paso consiste en definir una sección tipo de muro con las características geométricas del muro que se desea mecanizar. Para ello:

1. En el Árbol de trabajo, botón derecho sobre el nodo EDICIÓN DE TRABAJO → Catálogos... → Muros...

   Se abre el Catálogo de muros.
2. Pulsar el botón Añadir.

   En la lista de secciones tipo de muro se crea un nuevo elemento.
3. Cambiar los siguientes datos:

   Nombre = D_tierra armada
   Altura mínima = 0,000
   ···
   Espesor enterrado = 0,500
   Sobrealtura = 0,300
   Ancho de coronación = 0,100

4. Pulsar el botón Aceptar.

Definición del muro en el modelo de la carretera

1. Abrir la Tabla de muros en la sección transversal.
2. Botón derecho en la tabla → Añadir fila

   Aparece una fila en la tabla para definir los datos del muro.
3. Cambiar los siguientes datos:

   Denominación = Tierra armada 0+040 - 0+100
   Muro de catálogo = D_tierra armada
4. Pulsar el botón Lista E/D... para acceder a la lista estación/distancia que define el muro en planta
5. Cambiar los siguientes datos:

   Referencia = Inicio talud derecho
   Estación de la primera fila de la lista = 40
   Estación de la segunda fila de la lista = 100
   Distancia de la primera fila de la lista = 25,000
   Distancia de la segunda fila de la lista = 25,000
6. Pulsar el botón Aceptar para validar las modificaciones realizadas en la lista
7. Botón derecho en la Tabla de muros → Actualizar modificación
8. Cerrar la Tabla de muros
