Ejercicio 2: Estabilización de talud con escollera en desmonte
En este ejercicio se realiza un ejemplo de una estabilización de talud con escollera en desmonte.

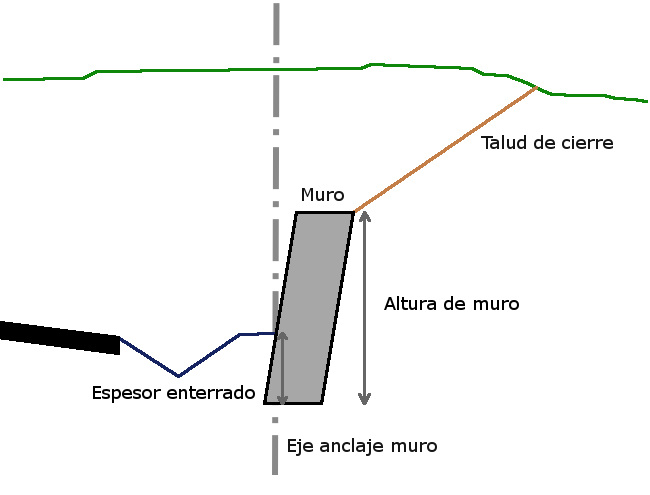

Se mecaniza un refuerzo de la parte inferior de un talud en desmonte con escollera a 1 m (medido en horizontal) respecto al borde de la cuneta.
El muro se empotra en el terreno 1.5 m y su espesor es de 1.5 m constante.
El talud del muro es de 1H:3V. La base del muro sigue el alzado de la cuneta.
La altura del muro es fija y de 5 m y el talud de cierre es 2H:1V.
El muro se sitúa en la margen derecha de la carretera, entre las estaciones 0+100 y 0+250.
Preparación del ejercicio
- Abrir el archivo PRA_Muros_0002.trb.
Definición de la sección tipo en el catálogo de muros
El primer paso consiste en definir una sección tipo de muro con las características geométricas del muro que se desea mecanizar. Para ello:
-
En el Árbol de trabajo, botón derecho sobre el nodo EDICIÓN DE TRABAJO → Catálogos... → Muros...
Se abre el Catálogo de muros. -
Pulsar el botón Añadir.
En la lista de secciones tipo de muro se crea un nuevo elemento. -
Cambiar los siguientes datos:
Nombre = D_escollera
Altura mínima = 0,000
···
Criterio de coronación = Por altura de muro
Espesor enterrado = 1,500
Altura sobre cimentación = 5,000
Ancho de coronación = 1,581
Talud interior = 18,4º (o también puede introducirse 18º24')
Talud exterior = - 18,4º (o también puede introducirse - 18º24')
···
Talud de cierre de desmonte = 2,000
···
NOTAS: el ancho de coronación del muro se mide en horizontal, por lo que no es 15 cm (que es el espesor en este caso) sino {0,150 / cos(45º) = 0,212}.
- el talud interior del muro se obtiene como {atan(1 / 3) = 18,4º}.
- el talud exterior del muro se obtiene como {atan(1 / 3) = 18,4º}.
- el ancho de coronación del muro se mide en horizontal, por lo que no es 1.5 m (que es el espesor en este caso) sino {1.5 / cos(18,4º) = 1,581}.
- Pulsar el botón Aceptar.
Definición del muro en el modelo de la carretera
- Abrir la Tabla de muros en la sección transversal.
-
Botón derecho en la tabla → Añadir fila
Aparece una fila en la tabla para definir los datos del muro. -
Cambiar los siguientes datos:
Denominación = Escollera 0+100 - 0+250
Muro de catálogo = D_escollera - Pulsar el botón Lista E/D... para acceder a la lista estación/distancia que define el muro en planta
-
Cambiar los siguientes datos:
Referencia = Inicio talud derecho
Estación de la primera fila de la lista = 100
Estación de la segunda fila de la lista = 250
Distancia de la primera fila de la lista = 1,000
Distancia de la segunda fila de la lista = 1,000 - Pulsar el botón Aceptar para validar las modificaciones realizadas en la lista
- Botón derecho en la Tabla de muros → Actualizar modificación
- Cerrar la Tabla de muros
file_download Descargar ejercicio resuelto
