Ejercicio 1: Muro en desmonte gunitado

En este ejercicio se realiza un ejemplo de un muro en desmonte gunitado.

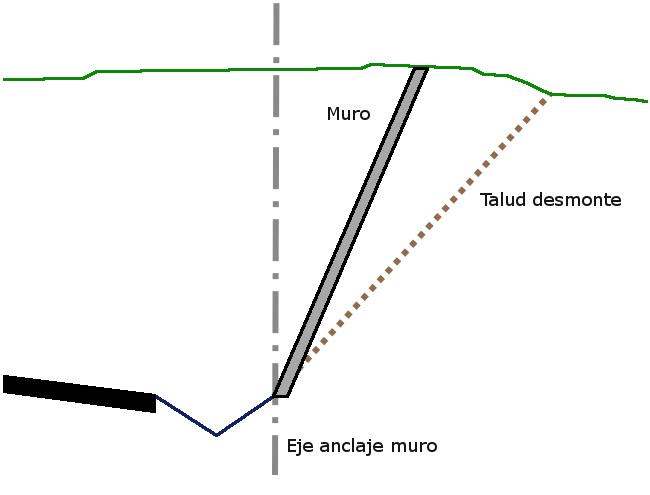

Se mecaniza un desmonte en el que la carretera tiene un talud de desmonte de 2H:1V y se quiere hacer un muro gunitado de 45º, con espesor de 15 cm, comenzando directamente donde empieza el talud de la carretera y en toda la superficie hasta el terreno.
El muro se sitúa en la margen derecha de la carretera, entre las estaciones 0+100 y 0+250.

Preparación del ejercicio

1. Abrir el archivo PRA_Muros_0001.trb.

Definición de la sección tipo en el catálogo de muros

El primer paso consiste en definir una sección tipo de muro con las características geométricas del muro que se desea mecanizar. Para ello:

1. En el Árbol de trabajo, botón derecho sobre el nodo EDICIÓN DE TRABAJO → Catálogos... → Muros...

   Se abre el Catálogo de muros.
2. Pulsar el botón Añadir.

   En la lista de secciones tipo de muro se crea un nuevo elemento.
3. Cambiar los siguientes datos:

   Nombre = D_gunita
   Altura mínima = 0,000
   ···
   Espesor enterrado = 0,000
   Sobrealtura = 0,000
   Ancho de coronación = 0,212
   Talud interior = 45º
   Talud exterior = - 45º
   ···
   NOTA: el ancho de coronación del muro se mide en horizontal, por lo que no es 15 cm (que es el espesor en este caso) sino {0,150 / cos(45º) = 0,212}.

4. Pulsar el botón Aceptar.

Definición del muro en el modelo de la carretera

1. Abrir la Tabla de muros en la sección transversal.
2. Botón derecho en la tabla → Añadir fila

   Aparece una fila en la tabla para definir los datos del muro.
3. Cambiar los siguientes datos:

   Denominación = Gunitado 0+100 - 0+250
   Muro de catálogo = D_gunita
4. Pulsar el botón Lista E/D... para acceder a la lista estación/distancia que define el muro en planta
5. Cambiar los siguientes datos:

   Referencia = Inicio talud derecho
   Estación de la primera fila de la lista = 100
   Estación de la segunda fila de la lista = 250
6. Pulsar el botón Aceptar para validar las modificaciones realizadas en la lista
7. Botón derecho en la Tabla de muros → Actualizar modificación
8. Cerrar la Tabla de muros

file_download Descargar ejercicio resuelto
