Generación de lista de estaciones/distancias de un muro
Este diálogo permite realizar la generación de datos para la lista estación/distanciade un muro a partir de la selección de una línea 3D asociada o una característica de un tramo.
Estaciones
- Estación inicial
- Valor de la primera estación para la que se realiza la generación de datos.
- El programa propone la estación inicial del tramo.
- Estación final
- Valor de la última estación para la que se realiza la generación de datos.
- El programa propone la estación final del tramo.
- Intervalo
- Indica con qué intervalo de estaciones se calculan los datos.
- Incluir singulares en planta
- Indica si se incluyen las estaciones de los puntos singulares del eje al que pertenece el muro en la generación de datos.
- Si está marcado, se incluyen las estaciones de los puntos singulares; si está desmarcado, no.

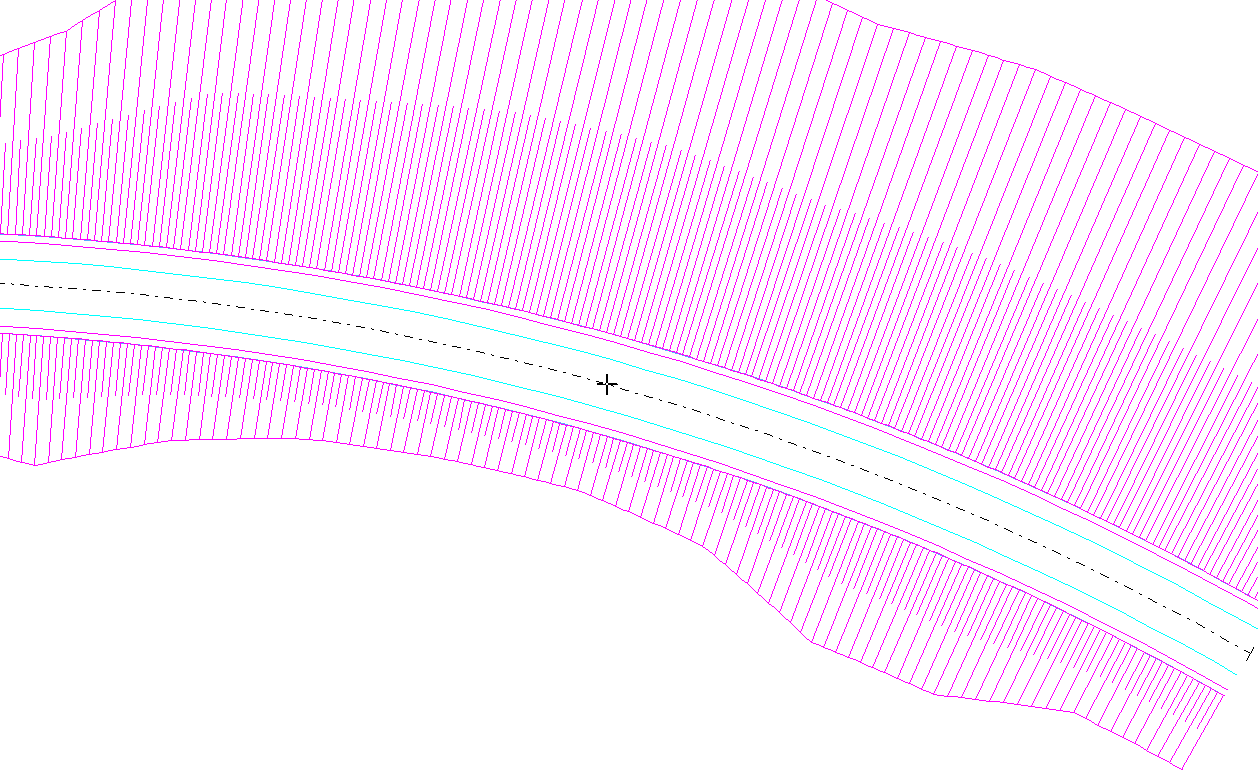

- Incluir puntos de la línea
-
Indica si se incluyen las estaciones correspondientes a la proyección de los puntos de
definición de la línea (o los puntos singulares del eje) de apoyo sobre el eje al que
pertenece el muro.
- Si está marcado, se incluyen las estaciones de los puntos de la línea; si está desmarcado, no.
+ Más información
Línea de apoyo
- Tipo de línea de generación
- Indica si la generación se realiza contra una línea 3D asociada al tramo o contra una característica de un tramo.
+ Más información
- Línea asociada = la generación se realiza contra una línea 3D asociada al tramo.
- Línea característica = la generación se realiza contra una característica de un tramo (eje, calzada derecha, arcén izquierdo, etc.).
- Línea asociada
- Indica contra qué línea 3D asociada se realiza la generación.
- Deshabilitado si el Tipo de línea de generación no es Línea asociada.
- Tramo
- Indica contra qué tramo se realiza la generación.
- Deshabilitado si el Tipo de línea de generación no es Línea característica.
- Línea característica
- Indica contra qué característica del tramo se realiza la generación; las características posibles dependen del tipo de tramo.
- Deshabilitado si el Tipo de línea de generación no es Línea característica.
Botones de acciones del diálogo
- Aceptar
- Sale del diálogo calculando los datos de la lista estaciones/distancias según los parámetros indicados.
- Las distancias se calculan para la Referencia antes de la generación.
- Cancelar
- Sale del diálogo abandonando las modificaciones realizadas en él y sin realizar ningún cálculo.
Vea también
Lista de estaciones/distancias de un muro
Tabla de muros
