Ejercicio 7: Muro generado a partir de línea de otro tramo

En este ejercicio se realiza un ejemplo de un muro cuya definición en planta se genera a partir de una característica de otro tramo.

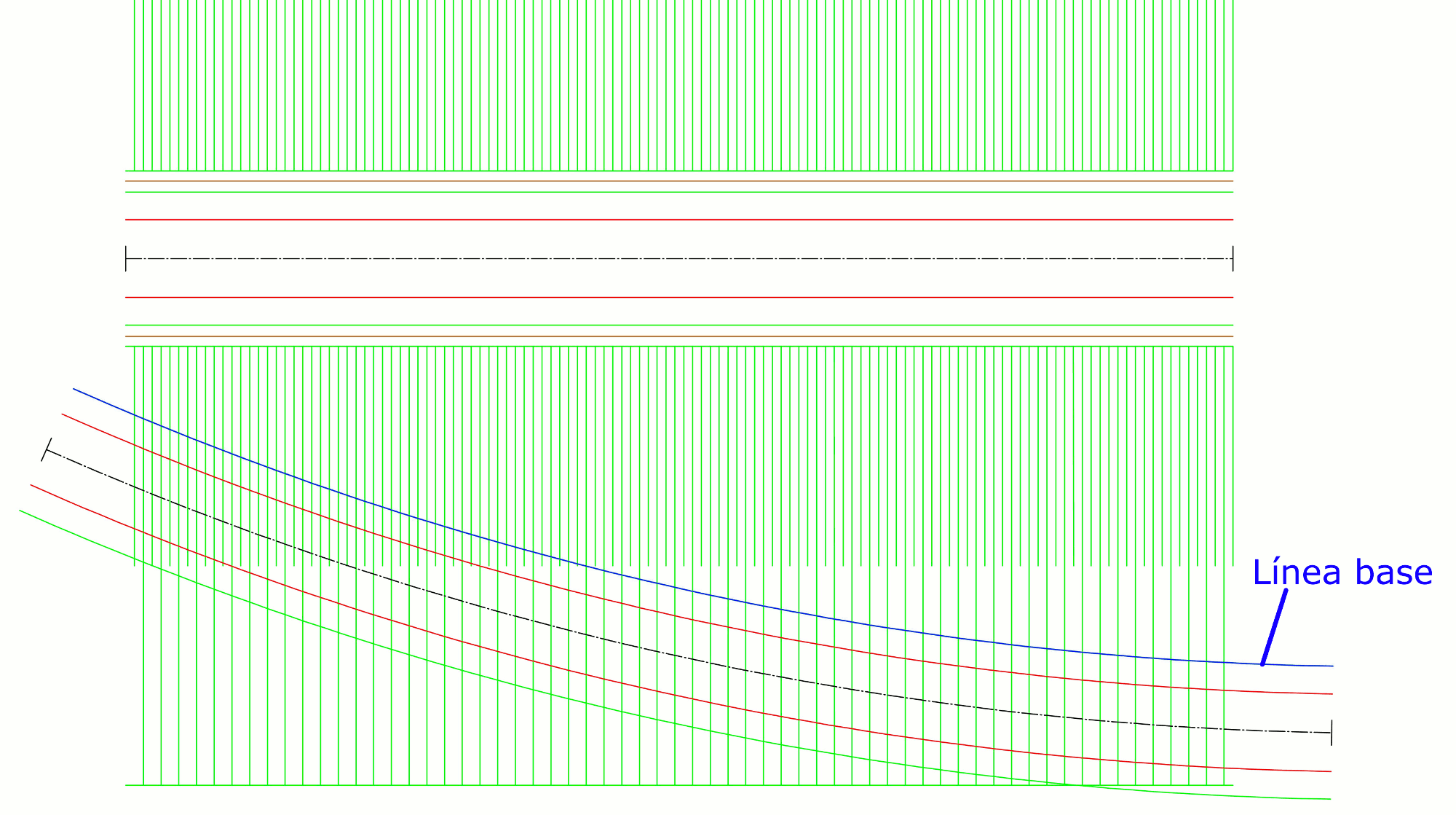

Se desea definir un muro en planta en el tramo Principal adosado al arcén izquierdo del tramo Apoyo.

Abrir la Tabla de muros en la sección transversal del tramo Principal.
Botón derecho en la tabla → Añadir fila

Aparece una fila en la tabla para definir los datos del muro.
Cambiar los siguientes datos:

Denominación = Muro 01
Muro de catálogo = Muro
Pulsar el botón Lista E/D... para acceder a la lista estación/distancia que define el muro en planta
Cambiar los siguientes datos:

Referencia = Inicio talud derecho
Pulsar el botón Generar para rellenar la lista estación/distancia a partir de una línea de apoyo
Cambiar los siguientes datos:

Intervalo = 10
Tipo de línea de generación = Línea característica
Tramo = Apoyo
Línea característica = Arcén Izq.
Pulsar el botón Aceptar para realizar la generación

Se ha completado la lista estación/distancia.
Pulsar el botón Aceptar para validar las modificaciones realizadas en la lista
Botón derecho en la Tabla de muros → Actualizar modificación
Cerrar la Tabla de muros
