Ejercicio 4: Muro de hormigón en desmonte

En este ejercicio se realiza un ejemplo de un muro de hormigón en desmonte.

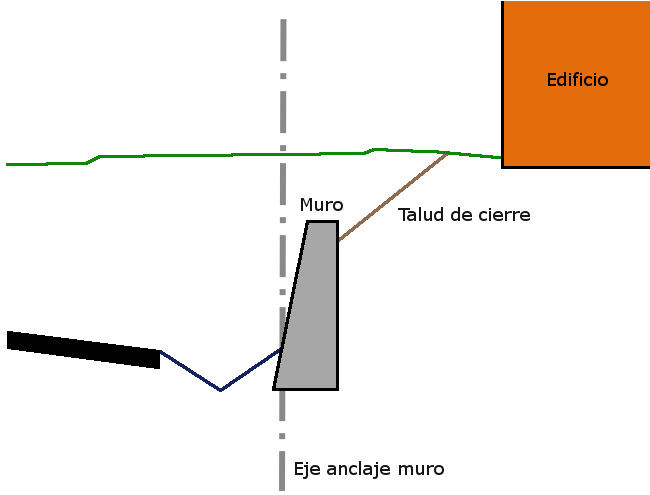

Con el desmonte actual de una carretera (con talud 2H:1V) queda afectada una edificación que se encuentra a 30 m del borde de la cuneta en un punto dado.
Para evitarlo, se mecaniza un muro de hormigón en la parte baja del talud, pegado a la cuneta.
El muro en su coronación tiene 40 cm de ancho y la cara interior del muro tiene una inclinación de 10º respecto a la vertical; el trasdós es vertical.
La coronación del muro es horizontal, a la cota 562 m.
La base del muro sigue el alzado de la carretera, pero está empotrada medio metro.
El talud de cierre es 2H:1V y el muro sobresale 30 cm por encima del talud de cierre.
El muro se sitúa en la margen derecha de la carretera, entre las estaciones 0+040 y 0+100.

Preparación del ejercicio

1. Abrir el archivo PRA_Muros_0004.trb.

Definición de la sección tipo en el catálogo de muros

El primer paso consiste en definir una sección tipo de muro con las características geométricas del muro que se desea mecanizar. Para ello:

1. En el Árbol de trabajo, botón derecho sobre el nodo EDICIÓN DE TRABAJO → Catálogos... → Muros...

   Se abre el Catálogo de muros.
2. Pulsar el botón Añadir.

   En la lista de secciones tipo de muro se crea un nuevo elemento.
3. Cambiar los siguientes datos:

   Nombre = D_hormigón
   Altura mínima = 0,000
   ···
   Criterio de coronación = Por ajuste a rasante
   Espesor enterrado = 0,500
   Ancho de coronación = 0,400
   Talud interior = 10º
   ···
   Profundidad de cierre de desmonte = 0,300
   Talud de cierre de desmonte = 2,000

4. Pulsar el botón Aceptar.

Definición de la rasante de coronación del muro

Crear una rasante horizontal a la cota 562 denominada Muro 4_Coronación.

Definición del muro en el modelo de la carretera

1. Abrir la Tabla de muros en la sección transversal.
2. Botón derecho en la tabla → Añadir fila

   Aparece una fila en la tabla para definir los datos del muro.
3. Cambiar los siguientes datos:

   Denominación = Hormigón 0+040 - 0+100
   Muro de catálogo = D_hormigón
   Rasante de coronación = Muro 4_Coronación
4. Pulsar el botón Lista E/D... para acceder a la lista estación/distancia que define el muro en planta
5. Cambiar los siguientes datos:

   Referencia = Inicio talud derecho
   Estación de la primera fila de la lista = 40
   Estación de la segunda fila de la lista = 100
6. Pulsar el botón Aceptar para validar las modificaciones realizadas en la lista
7. Botón derecho en la Tabla de muros → Actualizar modificación
8. Cerrar la Tabla de muros

file_download Descargar ejercicio resuelto
