Ejercicio 4: Visuales por posiciones de objeto

TIEMPO ESTIMADO: timer 15 min.

En este ejercicio se realiza un ejemplo de definición de visuales por posiciones de objeto para un rango de estaciones.

Se van a definir dos visuales:

• una para el caso de un observador situado en la estación 0+900 y objetos situados entre las estaciones 1+000 y 1+200
• una para el caso de un observador situado en la estación 0+700 y objetos situados entre las estaciones 0+600 y 0+500

Tanto el observador como el objeto se sitúan a 1.5 metros del borde de calzada derecho.

Preparación del ejercicio

1. Abrir el archivo PRA_Visuales_0004.trb.

Definición de la visual del observador en la estación 0+900

1. En el Árbol de trabajo, botón derecho sobre el nodo del tramo "1. Multipista" → Elementos auxiliares → Visuales ...

   Se abre el contenedor de visuales.
2. Pulsar el botón Añadir.

   En la lista de visuales se crea un nuevo elemento.
3. Cambiar los siguientes datos:

   ··· ZONAS DE INCUMPLIMIENTO ···
   Banda exterior izquierda = [Carretera - I - Calzada I.]
   Banda interior izquierda = [Carretera - I - Calzada I.]
   Banda interior derecha = [Carretera - D - Calzada D.]
   Banda exterior derecha = [Carretera - D - Calzada D.]

   ··· VISUALES ···
   Nombre = Objetos_0+900
   Banda de recorrido = [Carretera - D - Calzada D.]
   Línea de referencia = Borde exterior

   ··· REPRESENTACIÓN ···
   Estilo = Visuales por posiciones de objeto
   Visualizar en planta = Marcado
   Visualizar en transversal = Marcado
   Rotular = Marcado

   ··· OBSERVADOR ···
   Estación = 900
   Distancia = 1.5

   ··· OBJETO ···
   Estación inicial = 1000
   Estación final = 1200
   Distancia = 1.5

4. Pulsar el botón Aceptar.

Comprobación de resultados

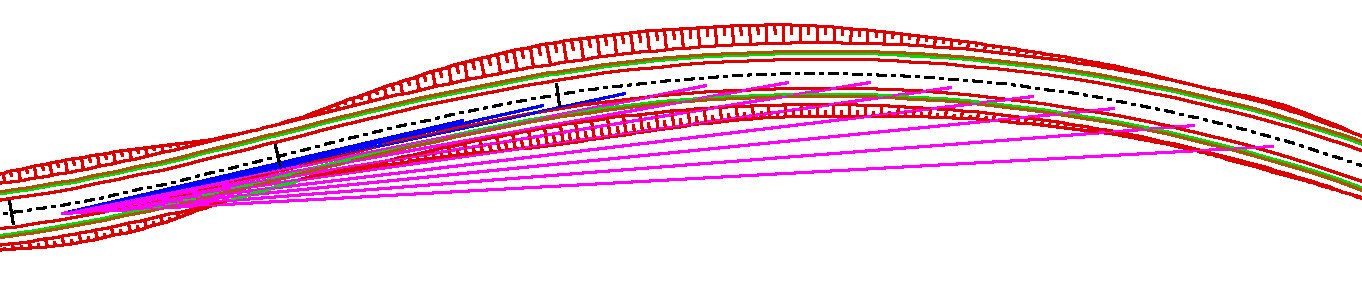

En la vista de planta se observarán dibujadas varias líneas visuales entre las estaciones 0+900 y 1+200 (para cada estación del objeto se dibuja una línea que une las posiciones de observador y objeto, situando el observador siempre en la estación del observador indicada).

En la vista de transversal se observarán dibujadas varias marcas en los perfiles transversales entre las estaciones 0+920 y 1+200 (una marca por cada intersección de una línea visual con ese perfil).

En ambos casos la representación utiliza la pluma de incumplimiento o cumplimiento dependiendo de si en esa estación del observador la distancia de visibilidad disponible es inferior o superior a la distancia de parada según Normativa.

Definición de la visual del observador en la estación 0+700

1. En el Árbol de trabajo, botón derecho sobre el nodo del tramo "1. Multipista" → Elementos auxiliares → Visuales ...

   Se abre el contenedor de visuales.
2. Pulsar el botón Añadir.

   En la lista de visuales se crea un nuevo elemento.
3. Cambiar los siguientes datos:

   ··· ZONAS DE INCUMPLIMIENTO ···
   Banda exterior izquierda = [Carretera - I - Calzada I.]
   Banda interior izquierda = [Carretera - I - Calzada I.]
   Banda interior derecha = [Carretera - D - Calzada D.]
   Banda exterior derecha = [Carretera - D - Calzada D.]

   ··· VISUALES ···
   Nombre = Objetos_0+700
   Banda de recorrido = [Carretera - I - Calzada I.]
   Línea de referencia = Borde exterior

   ··· REPRESENTACIÓN ···
   Estilo = Visuales por posiciones de objeto
   Visualizar en planta = Marcado
   Visualizar en transversal = Marcado
   Rotular = Marcado

   ··· OBSERVADOR ···
   Estación = 700
   Distancia = 1.5

   ··· OBJETO ···
   Estación inicial = 500
   Estación final = 600
   Distancia = 1.5

4. Pulsar el botón Aceptar.

Comprobación de resultados

En la vista de planta se observarán dibujadas varias líneas visuales entre las estaciones 0+700 y 0+500 (para cada estación del objeto se dibuja una línea que une las posiciones de observador y objeto, situando el observador siempre en la estación del observador indicada).

En la vista de transversal se observarán dibujadas varias marcas en los perfiles transversales entre las estaciones 0+700 y 0+500 (una marca por cada intersección de una línea visual con ese perfil).

En ambos casos la representación utiliza la pluma de incumplimiento o cumplimiento dependiendo de si en esa estación del observador la distancia de visibilidad disponible es inferior o superior a la distancia de parada según Normativa.

file_download Descargar ejercicio resuelto

warning AVISO IMPORTANTE:
El cálculo de visuales requiere un tiempo considerable, por lo que se aconseja visualizar sólo las imprescindibles en cada momento y limitar al máximo posible los rangos de estaciones de cálculo. Una vez realizado el estudio de visibilidad, conviene desactivar la visualización o eliminar las visuales para evitar ralentizar el trabajo normal.

Visuales en tramos carretera

También puede realizarse esta práctica con tramos carretera (seguir los mismos pasos descritos antes pero con el tramo "2. Carretera"):
