Visuales por posición de objeto

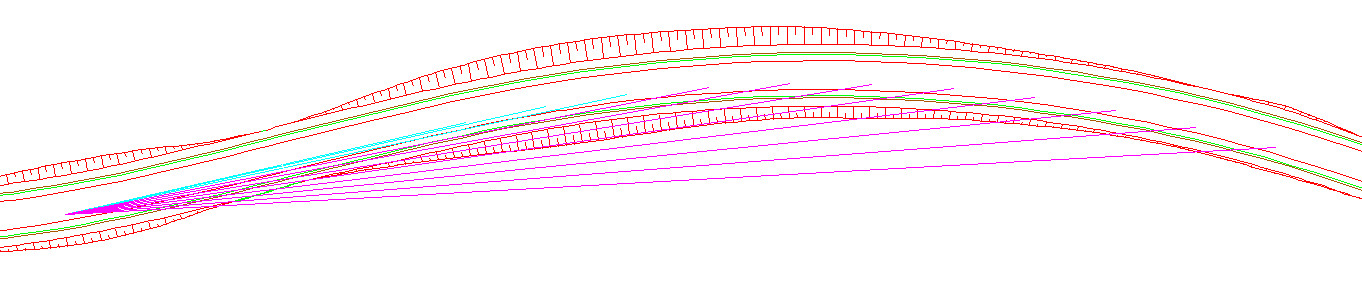

Una visual de estilo Visuales por posición de objeto genera una colección de líneas visuales correspondientes a cada una de las posiciones del objeto calculadas, teniendo todas ellas como estación del observador la estación definida por el usuario.
Las posiciones del objeto se calculan como estaciones equidistantes de la estación inicial definida y menores que la estación final (por ejemplo, para una estación inicial 1+000, estación final 1+325 e intervalo 100 se obtienen como posiciones de objeto las estaciones [1+000, 1+100, 1+200 y 1+325]).
Para cada línea visual, se realiza el cálculo de la visual para determinar la distancia de visibilidad disponible en esa estación del observador.
A continuación se compara esa distancia de visibilidad disponible con la distancia de parada necesaria en esa estación según Normativa para decidir la pluma con la que se representa la línea visual.
