Datos sección transversal: Firme de carretera

Permite la definición de los datos del firme de un tramo de tipo carretera.

Acceso a los datos globales o por defecto
Desde el Árbol del trabajo, botón derecho sobre el nodo del tramo → Datos globales... → Firme
Desde el menú superior de Tramo → Datos globales... → Firme
Acceso a la tabla de datos tramificados por estaciones
Botón derecho sobre la vista de transversal → Editar sección → Firmes
NOTA: los datos se interpolan linealmente salvo indicación expresa en las descripciones que se muestran a continuación.

Datos del firme

Firme catálogo
Definición del paquete de capas del firme. Los posibles paquetes de firme a usar aquí se definen en el catálogo de firmes geométricos (recomendado) o en el catálogo de firmes (obsoleto).
La transición es brusca (hasta la estación indicada en una fila de la tabla se aplica el firme indicado en esa fila).
Dibujar capas de firme
Indica si se desean visualizar en transversal las diferentes capas definidas en el paquete de firme.
Si está marcado, se visualizan las capas; si está desmarcado, no.
Dato global para todo el tramo, no tramificable por estaciones.

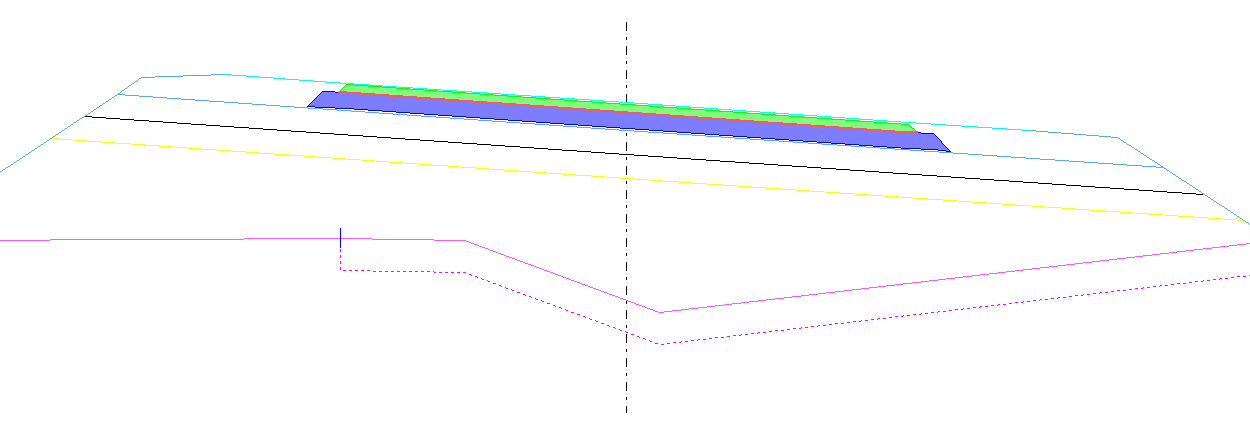

Dibujar relleno de capas de firme
Indica si se desean visualizar en transversal sombreadas las diferentes capas definidas en el paquete de firme.
Dato global para todo el tramo, no tramificable por estaciones.
+ Más información
El resto de firme no se sombrea.
Si está marcado, se visualizan los sombreados de las capas (en vista y en planos); si está desmarcado, no.
Deshabilitado si está desmarcado el indicador Dibujar capas de firme.

Dibujar relleno de capas de firme

Espesor izquierdo
Espesor del firme situado a la izquierda del eje.
Si existe mediana, este espesor se aplica a la calzada situada a la izquierda de la mediana.
Espesor derecho
Espesor del firme situado a la derecha del eje.
Si existe mediana, este espesor se aplica a la calzada situada a la derecha de la mediana.
Incluir berma en firme
Indica si se desea incluir la berma en el firme.
Si está marcado, la berma se incluye en el firme; si está desmarcado, la berma se trata independientemente y se dispone un talud de firme entre ella y el arcén adyacente.
Dato global para todo el tramo, no tramificable por estaciones.
Talud izquierdo
Talud exterior izquierdo del firme.
Si existe mediana, este talud solo se aplica al talud izquierdo de la calzada situada a la izquierda de la mediana.
La transición es brusca (hasta la estación indicada en una fila de la tabla se aplica el criterio indicado en esa fila).
Talud derecho
Talud exterior derecho del firme.
Si existe mediana, este talud solo se aplica al talud derecho de la calzada situada a la derecha de la mediana.
La transición es brusca (hasta la estación indicada en una fila de la tabla se aplica el criterio indicado en esa fila).
Igualar taludes al de terraplén en terraplén
Indica si los taludes de firme en terraplén se toman del talud de terraplén.
Si está desmarcado, si el talud exterior de alguna margen está en terraplén, se aplica el talud de terraplén de esa margen; en cualquier otro caso, se aplica el talud de firme de esa margen.
Dato global para todo el tramo, no tramificable por estaciones.
Talud interior
Talud interior del firme.
Si existe mediana, este talud se aplica a los taludes de firme de la zona de la mediana.
Si el indicador Incluir berma en firme está desmarcado, este talud se aplica a los taludes de firme entre arcenes exteriores y bermas.

Datos de la subrasante

Criterio de subrasante
Criterio utilizado para construir la subrasante del firme.
La transición es brusca (hasta la estación indicada en una fila de la tabla se aplica el criterio indicado en esa fila).
+ Más información
Distancia arista
Distancia de la arista de subrasante.
Habilitada solo si el Criterio de subrasante es Arista móvil definida por el usuario.
Prolongación de subrasante en cuneta
Indica si la subrasante se prolonga bajo la cuneta.
Si está marcado, se prolonga la subrasante para la cuneta; si está desmarcado, la subrasante termina en el pie de firme.
Dato global para todo el tramo, no tramificable por estaciones.
Punto
Punto de la cuneta hasta el que se prolonga la subrasante.
Deshabilitado si está desmarcado el indicador Prolongación de subrasante en cuneta.
Dato global para todo el tramo, no tramificable por estaciones.

Datos de refuerzo

Refuerzo
Criterio de aplicación del refuerzo.
La transición es brusca (hasta la estación indicada en una fila de la tabla se aplica el criterio indicado en esa fila).
+ Más información
Posibles criterios:
- NO
- Cajeo con ajuste de rasante = Ver metodología de construcción.
- Cajeo sin ajuste de rasante = Ver metodología de construcción.
Refuerzo mínimo
Espesor de refuerzo mínimo permitido en la zona de comprobación de refuerzo (zona solapada de la franja entre calzadas y la franja entre marcas retranqueadas).
+ Más información
Solo aplicable para los criterios de Refuerzo Cajeo con ajuste de rasante y Cajeo sin ajuste de rasante. Para más información sobre su uso, ver la metodología de construcción de estos criterios.
Este valor debe ser menor que el espesor de firme y mayor o igual que cero.
Fresado máximo
Espesor de fresado del terreno máximo permitido en la zona de comprobación de refuerzo (zona solapada de la franja entre calzadas y la franja entre marcas retranqueadas).
+ Más información
Solo aplicable para el criterio de Refuerzo Cajeo sin ajuste de rasante. Para más información sobre su uso, ver la metodología de construcción de este criterio.
Refuerzo máximo
Espesor de refuerzo máximo permitido en la zona de comprobación de refuerzo (zona solapada de la franja entre calzadas y la franja entre marcas retranqueadas)
+ Más información
Solo aplicable para el criterio de Refuerzo Cajeo sin ajuste de rasante. Para más información sobre su uso, ver la metodología de construcción de este criterio.
Este valor debe ser menor que el espesor de firme y mayor que el refuerzo mínimo.
T. firme de refuerzo
Definición del paquete de capas del firme en la zona reforzada. Los posibles paquetes de firme a usar aquí se definen en el catálogo de firmes geométricos (recomendado) o en el catálogo de firmes (obsoleto).
La transición es brusca (hasta la estación indicada en una fila de la tabla se aplica el firme indicado en esa fila).
Ver aclaraciones sobre firme y refuerzo.

Datos de marcas de refuerzo

Retranqueo de marcas
Referencia utilizada para medir el retranqueo de las marcas de refuerzo.
La transición es brusca (hasta la estación indicada en una fila de la tabla se aplica la referencia indicado en esa fila).
+ Más información
Posibles criterios:
- Desde las marcas
- Desde el eje
Retranqueo izquierdo
Retranqueo de la marca de refuerzo izquierda respecto a la referencia para el retranqueo de marcas: positiva hacia el eje; negativa hacia fuera.
Retranqueo derecho
Retranqueo de la marca de refuerzo derecha respecto a la referencia para el retranqueo de marcas: positiva hacia el eje; negativa hacia fuera.
