Ejemplos de refuerzo de firme de carretera para cajeo sin ajuste de rasante

A continuación se presentan diferentes comportamientos relativos al refuerzo de firme de carretera para la opción de cajeo sin ajuste de rasante.

Construcción




Casos normales

Ejemplo 01: sección que necesita fresado

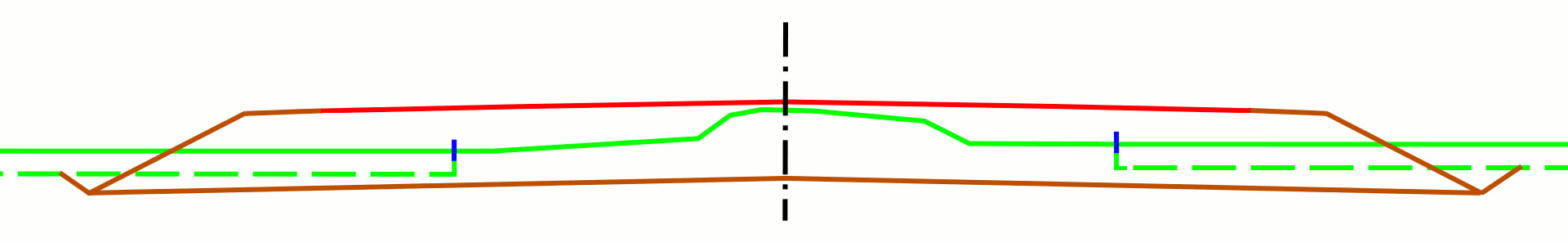

EJM_Refuerzo_0001


Ejemplo 02: sección que no requiere fresado

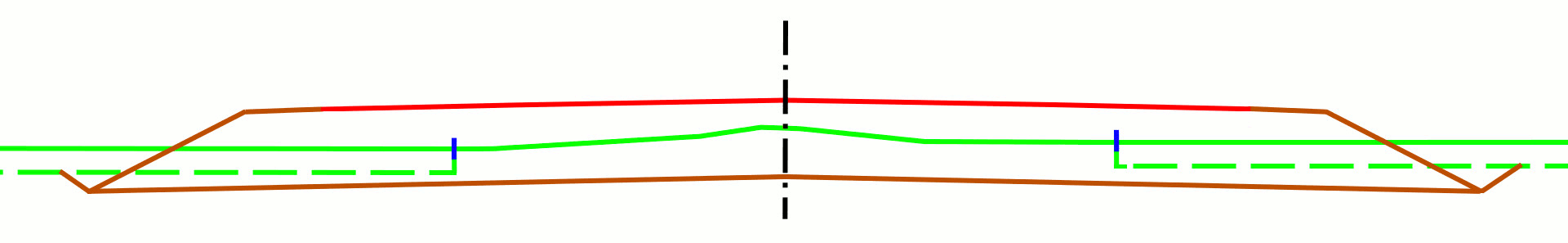

EJM_Refuerzo_0002


Ejemplo 03: sección que no cumple refuerzo por superar el refuerzo máximo

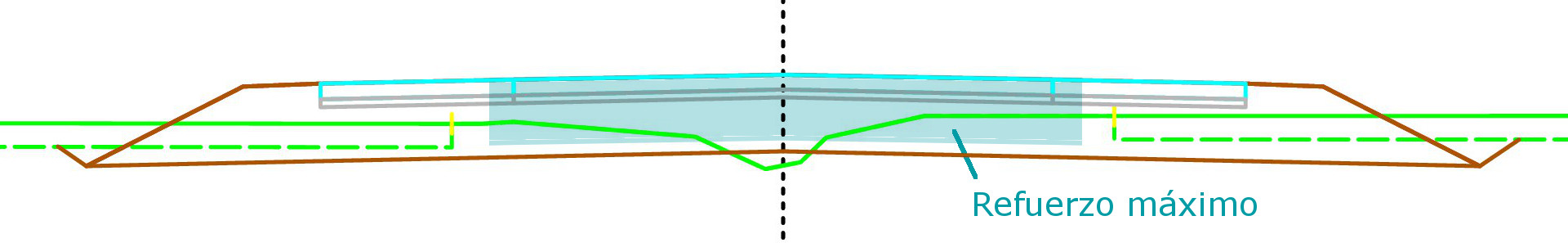

EJM_Refuerzo_0003


Ejemplo 04: sección que no cumple refuerzo por superar el fresado máximo

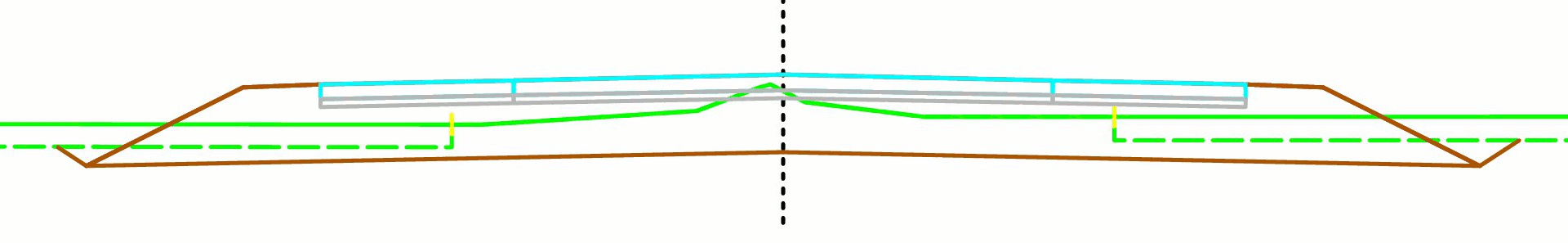

EJM_Refuerzo_0004



Casos especiales

Construcción cuando la zona aprovechable sobrepasa la nueva plataforma

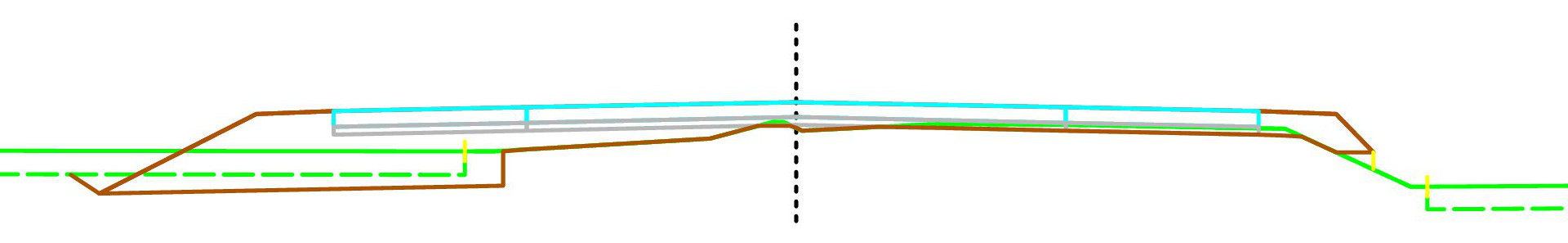

EJM_Refuerzo_0005

NOTA: cuando el extremo exterior de berma de alguna margen queda dentro de la zona entre marcas, en esa margen se aplica el talud de firme interior, no el exterior.

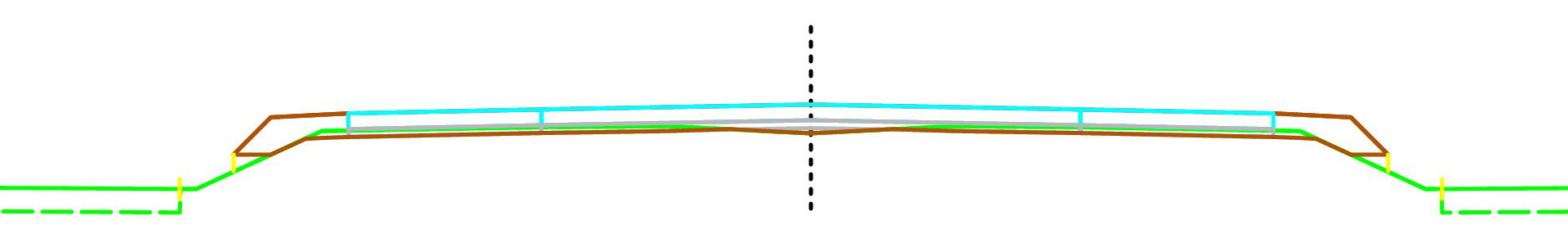

EJM_Refuerzo_0006

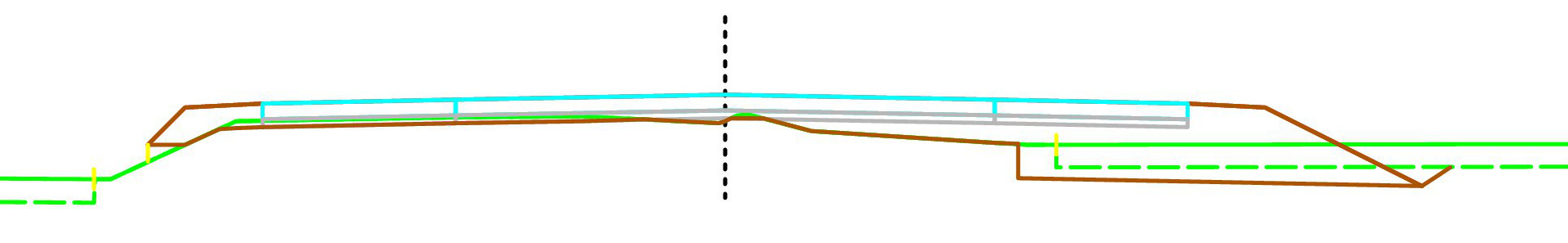

EJM_Refuerzo_0007

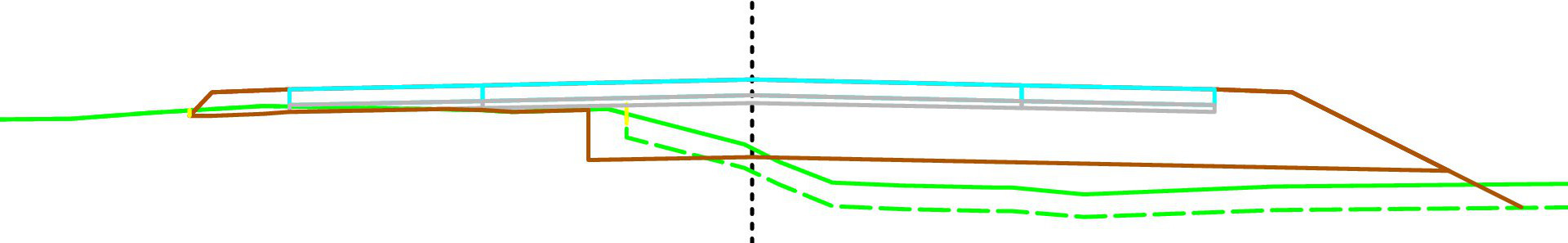

EJM_Refuerzo_0008

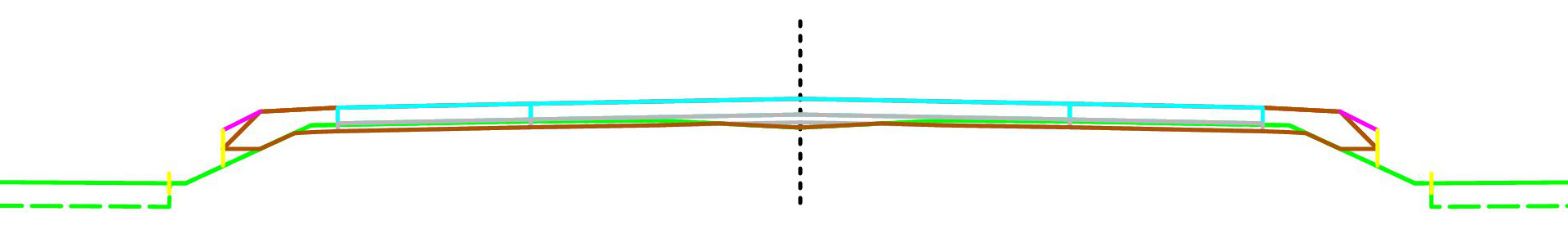

EJM_Refuerzo_0009

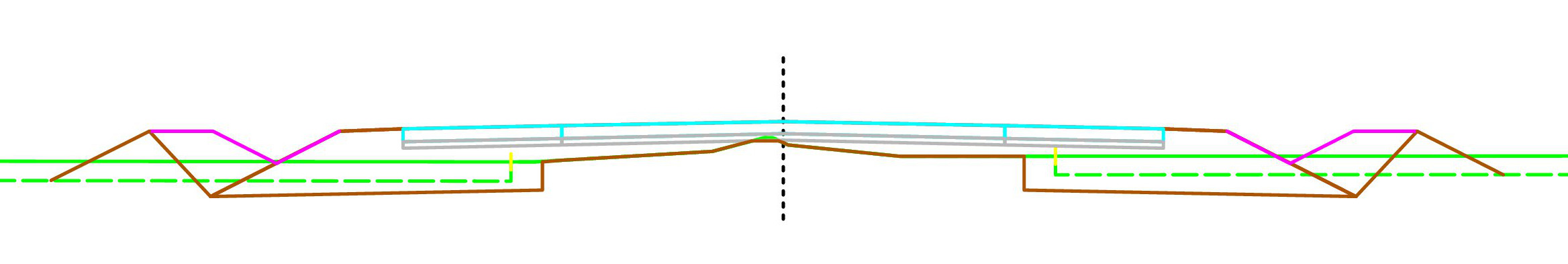

EJM_Refuerzo_0010

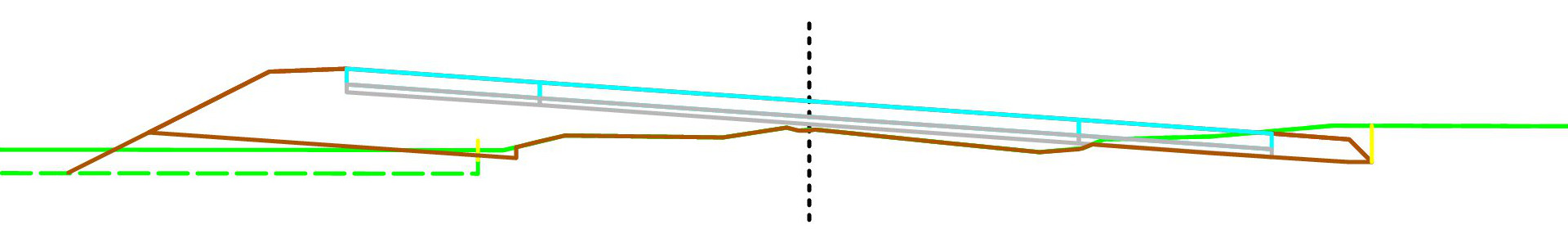

EJM_Refuerzo_0011


Vea también

Cajeo con ajuste

Curso Avanzado online de Clip: Módulo 1

Tramo

Firme

Datos globales de tramo carretera: Firme

Tabla de tramo carretera: Firme

Refuerzo
