Ejercicio 1: Entronque entre tramos en sentido contrario
En este ejercicio se realiza un ejemplo de un entronque entre dos tramos en sentido contrario.
Se tiene ya realizado el diseño de ramal y tronco de modo que el ramal se incorpora al tronco con la cota y pendiente adecuadas, y su ley de peraltes se adapta a la existente en el eje principal de modo que las transiciones sean suaves.
Se desean definir sendos límites en el ramal y en el tronco para limitar la zona de validez de cada modelo y evitar así duplicidad de mediciones.
Preparación del ejercicio
- Abrir el archivo PRA_EntronqueTramos_0001.trb.
Definición de los datos de partida del entronque

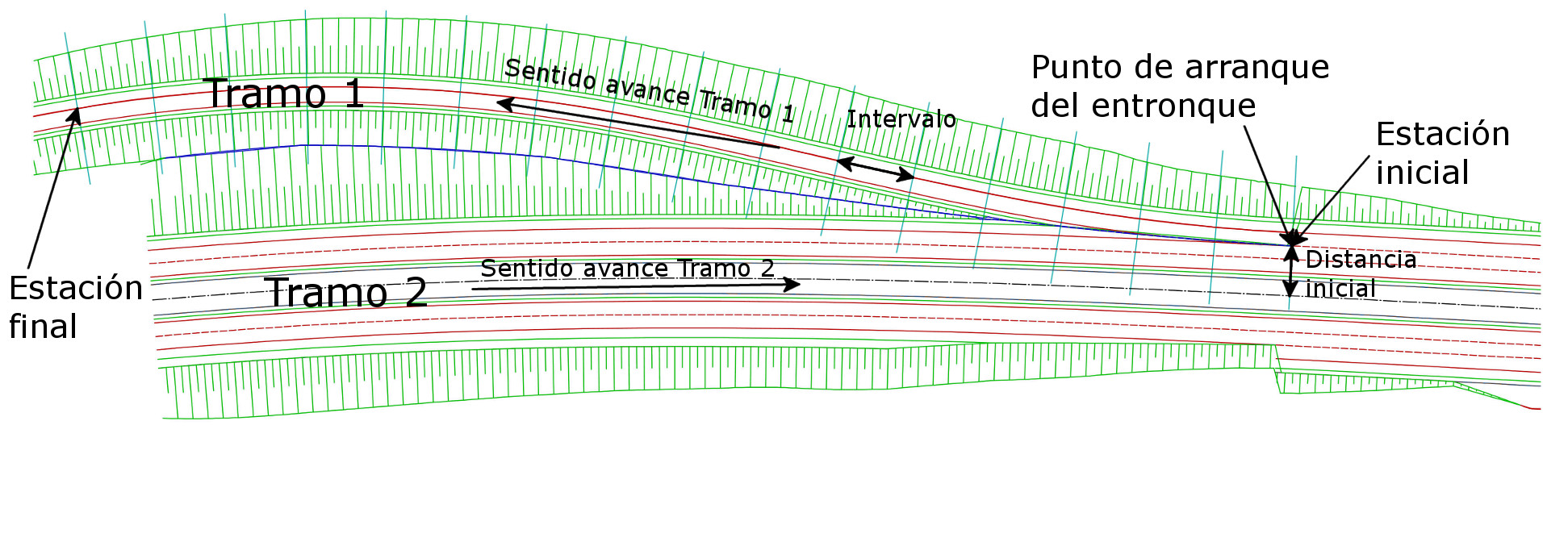

El primer paso consiste en definir los parámetros de generación del entronque. Para ello:
-
En el Árbol de trabajo, botón derecho sobre el nodo del tramo Tramo 1 - Sentido contrario → Generar automáticamente... → Entronque...
Se abre el diálogo de Entronque entre tramos. -
Cambiar los siguientes datos:
Estación final = 3+320
Tramo 2 = Tronco - Tramo 2
Comprobación de los datos de cálculo del entronque
El segundo paso consiste en comprobar los parámetros de cálculo del entronque.
-
Comprobar los siguientes datos:
Recorrido tramo 1 = Directo
Sentido tramo 2 = Contrario tramo 1
Estación inicial tramo 2 = 0+296,568
Distancia inicial = 16,497 - Pulsar el botón Aceptar.
file_download Descargar ejercicio resuelto
Entronque multipista
También puede realizarse esta práctica con tramos multipista (seguir los mismos pasos descritos antes pero con estos archivos):
file_download Descargar archivo de trabajo (multipista)
file_download Descargar ejercicio resuelto (multipista)
