Ejercicio 1: Entronque entre tramos en el mismo sentido
En este ejercicio se realiza un ejemplo de un entronque entre dos tramos en el mismo sentido.
Se tiene ya realizado el diseño de ramal y tronco de modo que el ramal se incorpora al tronco con la cota y pendiente adecuadas, y su ley de peraltes se adapta a la existente en el eje principal de modo que las transiciones sean suaves.
Se desean definir sendos límites en el ramal y en el tronco para limitar la zona de validez de cada modelo y evitar así duplicidad de mediciones.
Preparación del ejercicio
- Abrir el archivo PRA_EntronqueTramos_0001.trb.

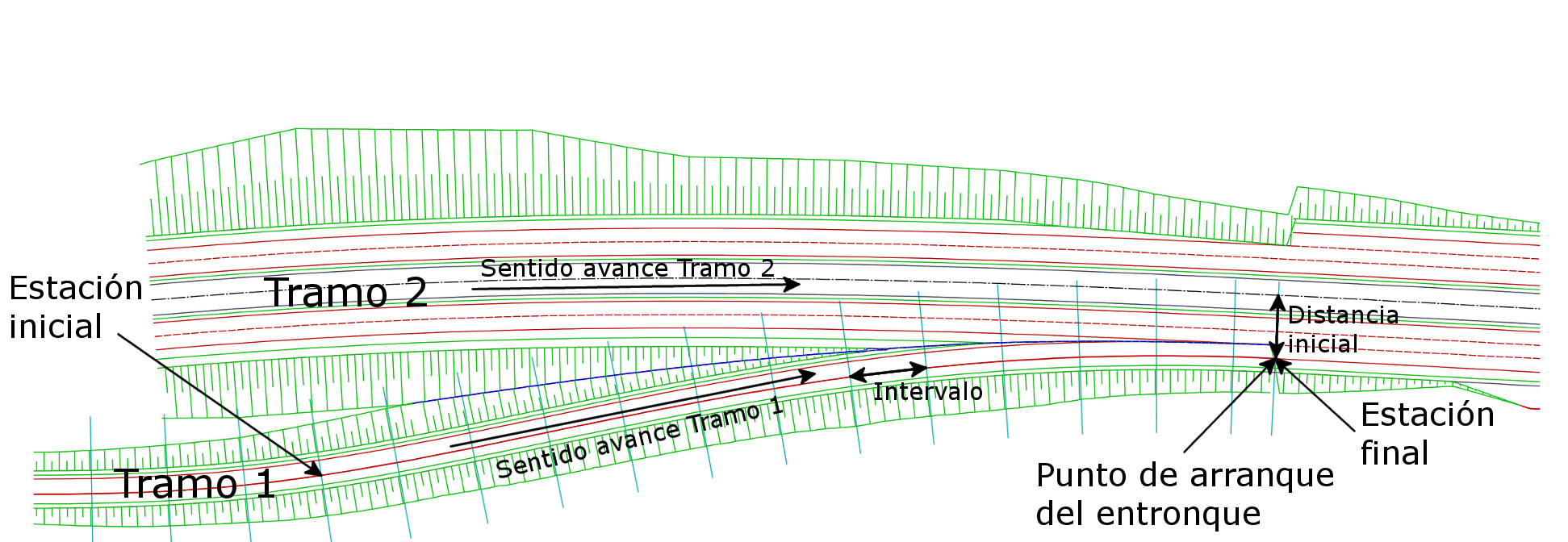

Definición de los datos de partida del entronque
El primer paso consiste en definir los parámetros de generación del entronque. Para ello:
-
En el Árbol de trabajo, botón derecho sobre el nodo del tramo Tramo 1 - Mismo sentido → Generar automáticamente... → Entronque...
Se abre el diálogo de Entronque entre tramos. -
Cambiar los siguientes datos:
Estación inicial = 2+180
Tramo 2 = Tronco - Tramo 2
Comprobación de los datos de cálculo del entronque
El segundo paso consiste en comprobar los parámetros de cálculo del entronque.
-
Comprobar los siguientes datos:
Recorrido tramo 1 = Inverso
Sentido tramo 2 = Igual tramo 1
Estación inicial tramo 2 = 0+293,453
Distancia inicial = 16,503 - Pulsar el botón Aceptar.
file_download Descargar ejercicio resuelto
Entronque multipista
También puede realizarse esta práctica con tramos multipista (seguir los mismos pasos descritos antes pero con estos archivos):
file_download Descargar archivo de trabajo (multipista)
file_download Descargar ejercicio resuelto (multipista)
