Entronque entre tramos

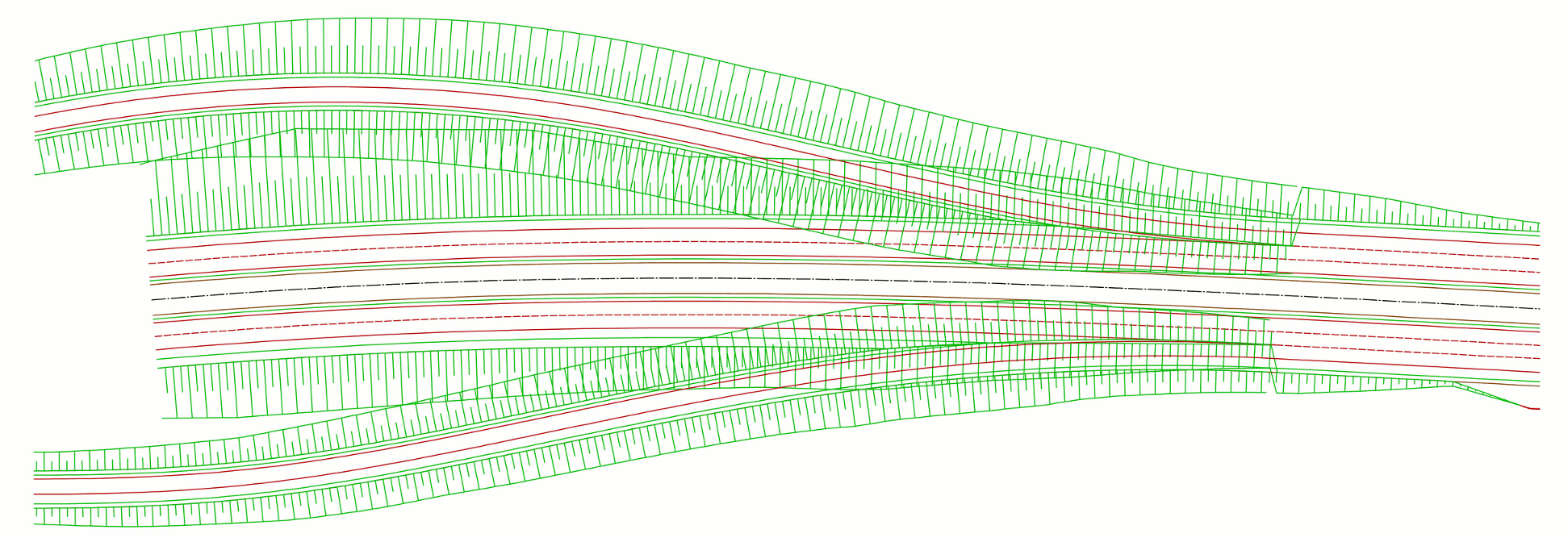

Este cuadro de diálogo permite la definición de los parámetros deseados para la generación automática de límites entre dos tramos.
- Tramo 1
- Tramo desde el que se invoca la generación.
- Es el tramo que se utiliza para definir las estaciones de cálculo de los límites según el Intervalo definido.

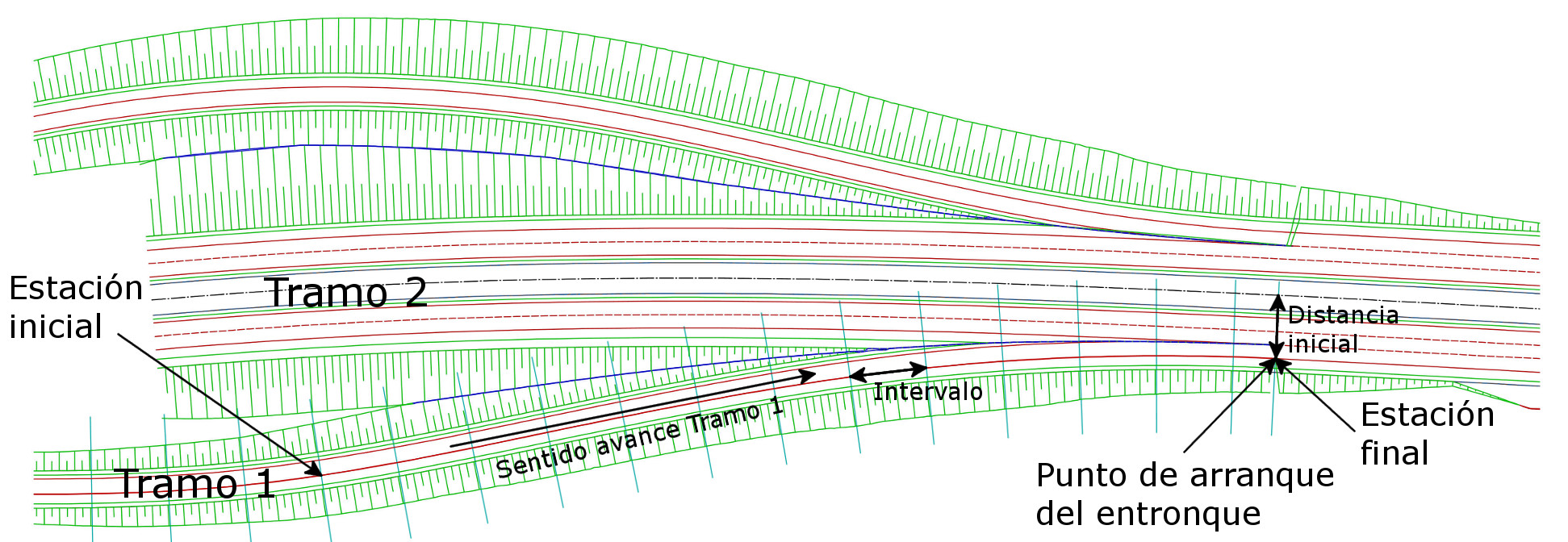

- Estación inicial
- Valor de la primera estación del Tramo 1 para la que se realiza el cálculo de límites.
- No puede ser inferior al valor de la estación inicial del Tramo 1.
- El programa propone la estación inicial del Tramo 1.
- Estación final
- Valor de la última estación del Tramo 1 para la que se realiza el cálculo de límites.
- No puede ser superior al valor de la estación final del Tramo 1.
- El programa propone la estación final del Tramo 1.
- Intervalo
- Indica con qué intervalo se calculan los límites.
- Cuanto menor sea el intervalo más preciso será el cálculo de los límites, pero tardarán más en calcularse y se generarán mayor cantidad de puntos en las líneas que definen los límites. Se aconseja elegir un paso adecuado a las necesidades para evitar ralentizar innecesariamente el trabajo.
- Tramo 2
- Tramo contra el que se realiza el cálculo de límites.
- Recorrido tramo 1
- Indica si el punto de arranque del entronque corresponde a la Estacion inicial o a la Estacion final del Tramo 1.
- + Más información

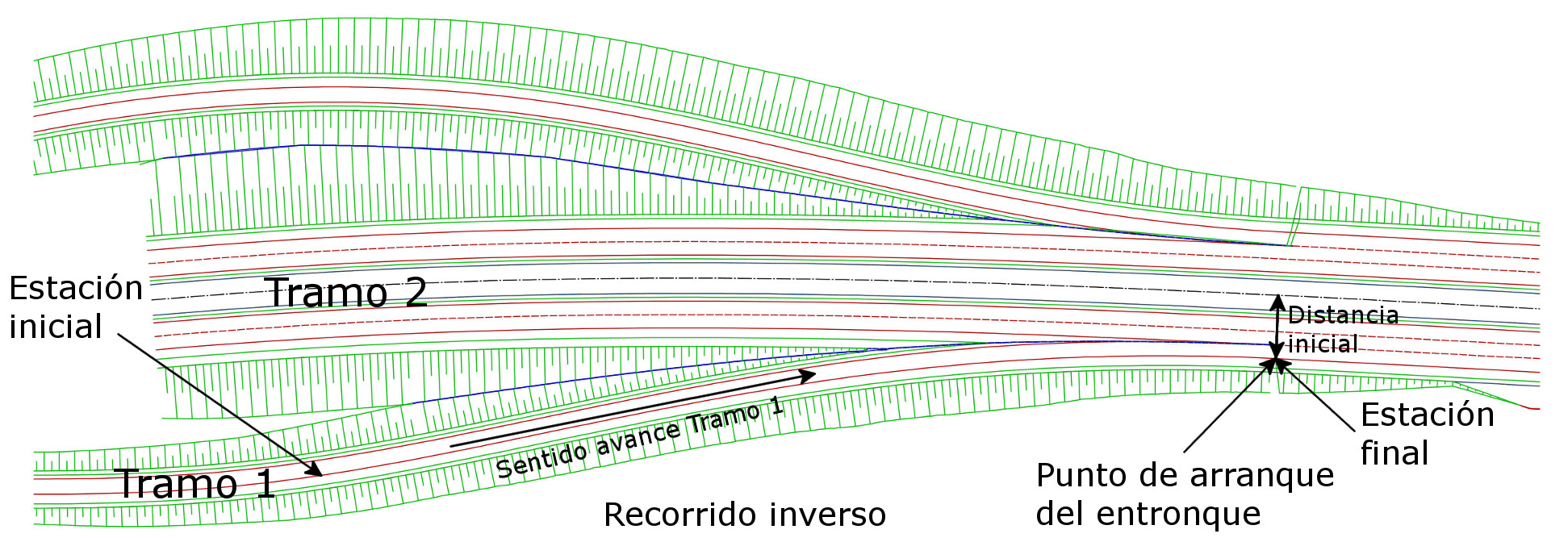

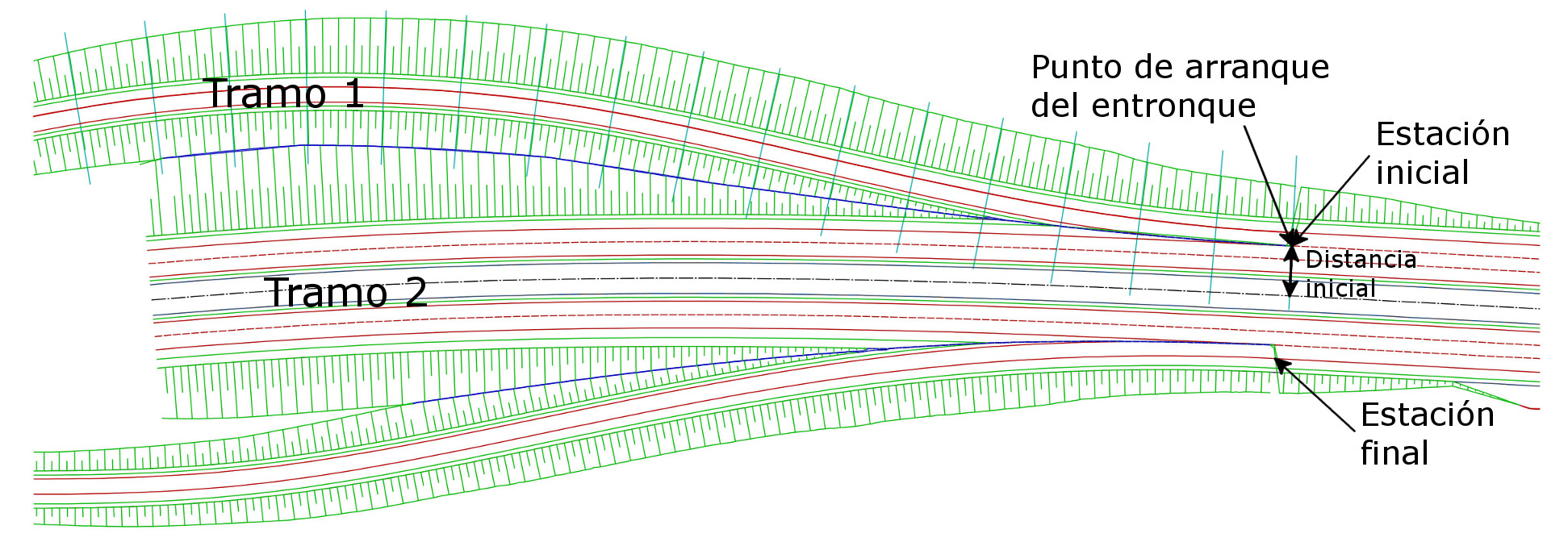

- - Inverso = el punto de arranque del entronque es la Estacion final.

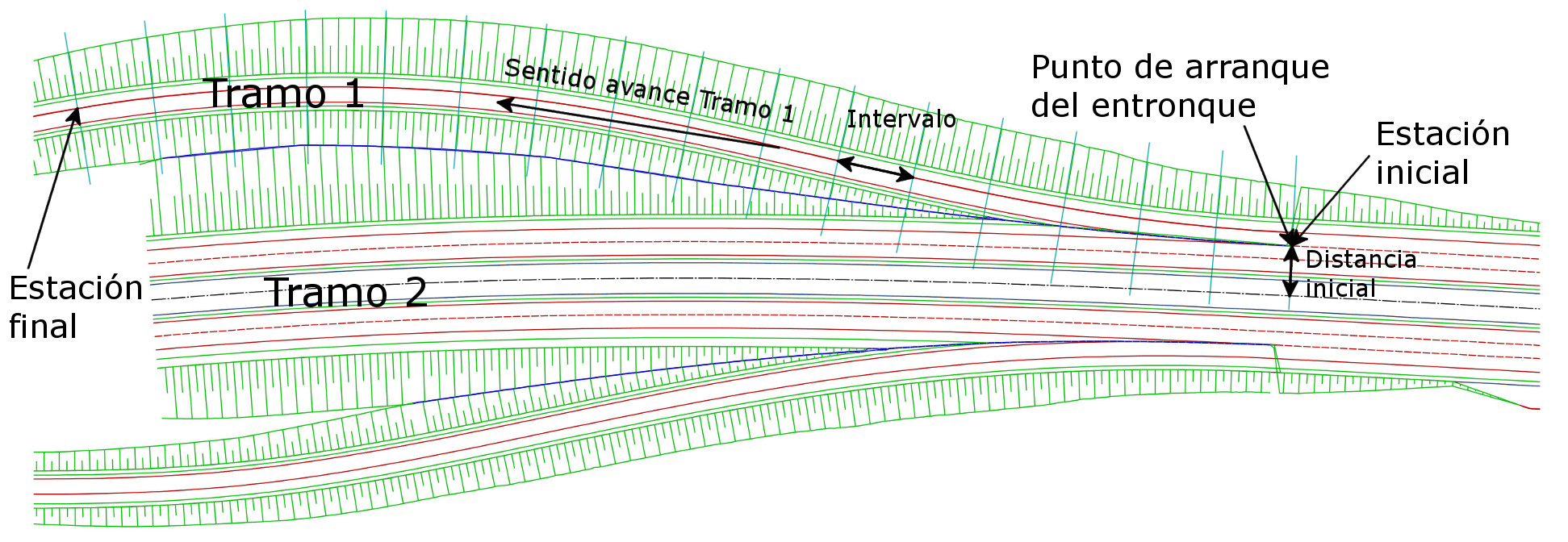

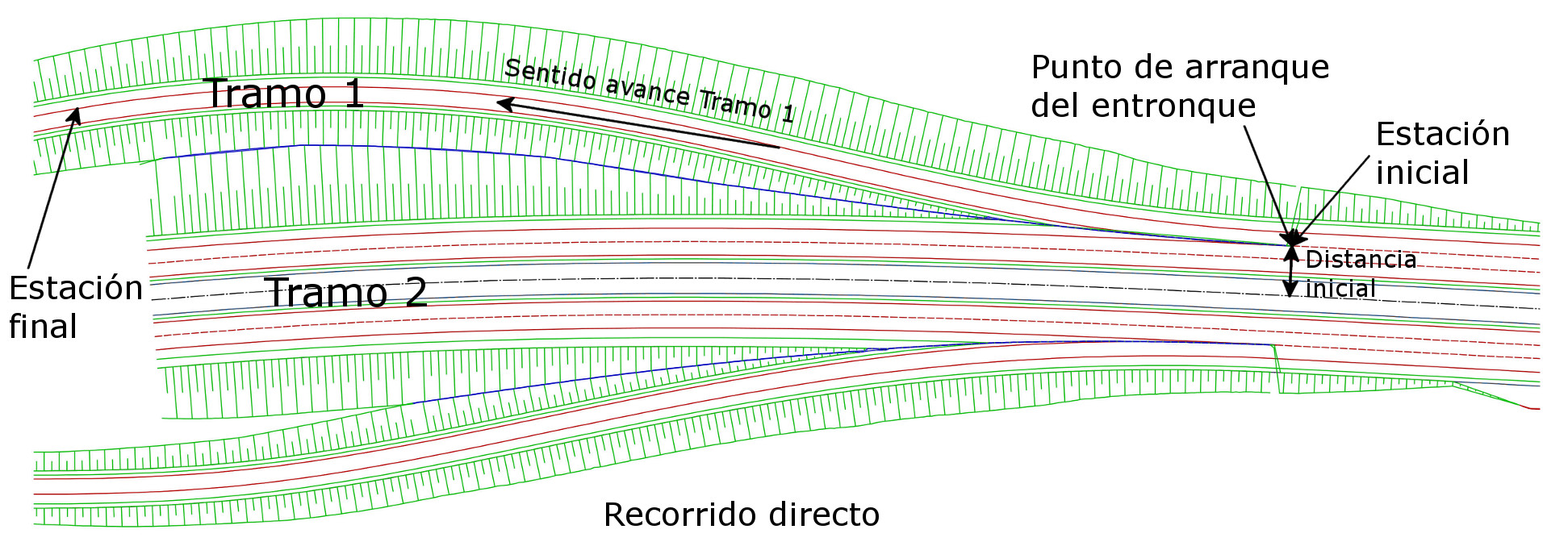

- Directo = el punto de arranque del entronque es la Estacion inicial.

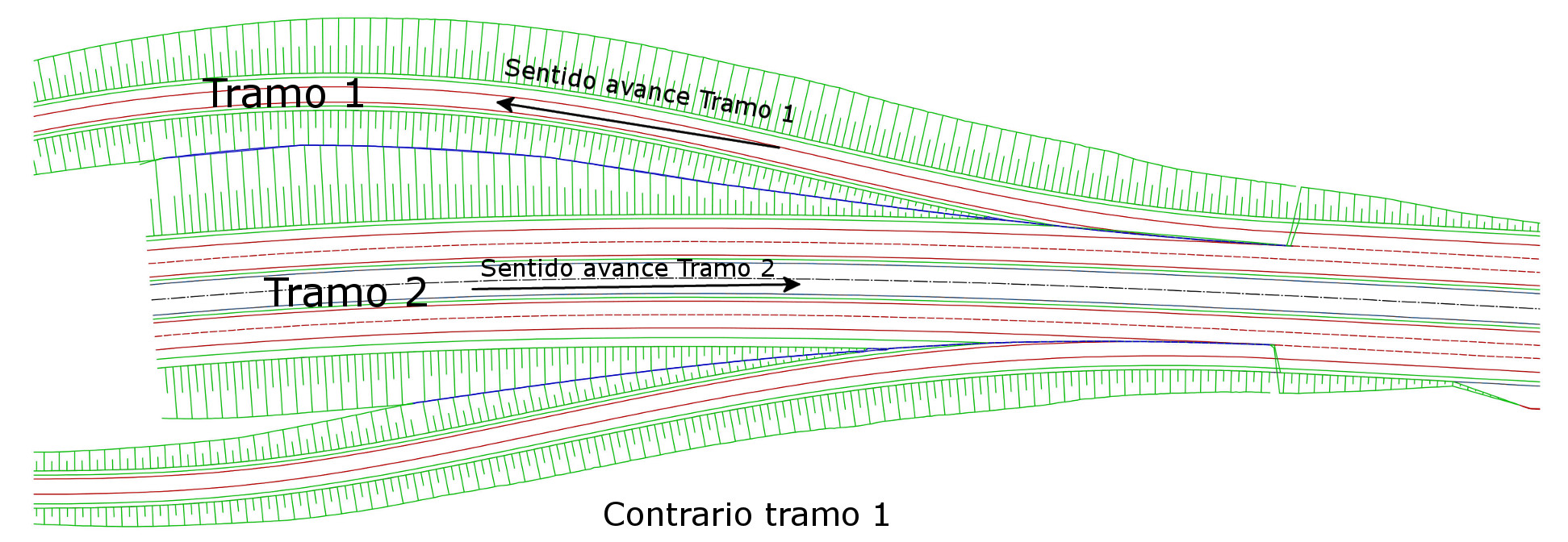

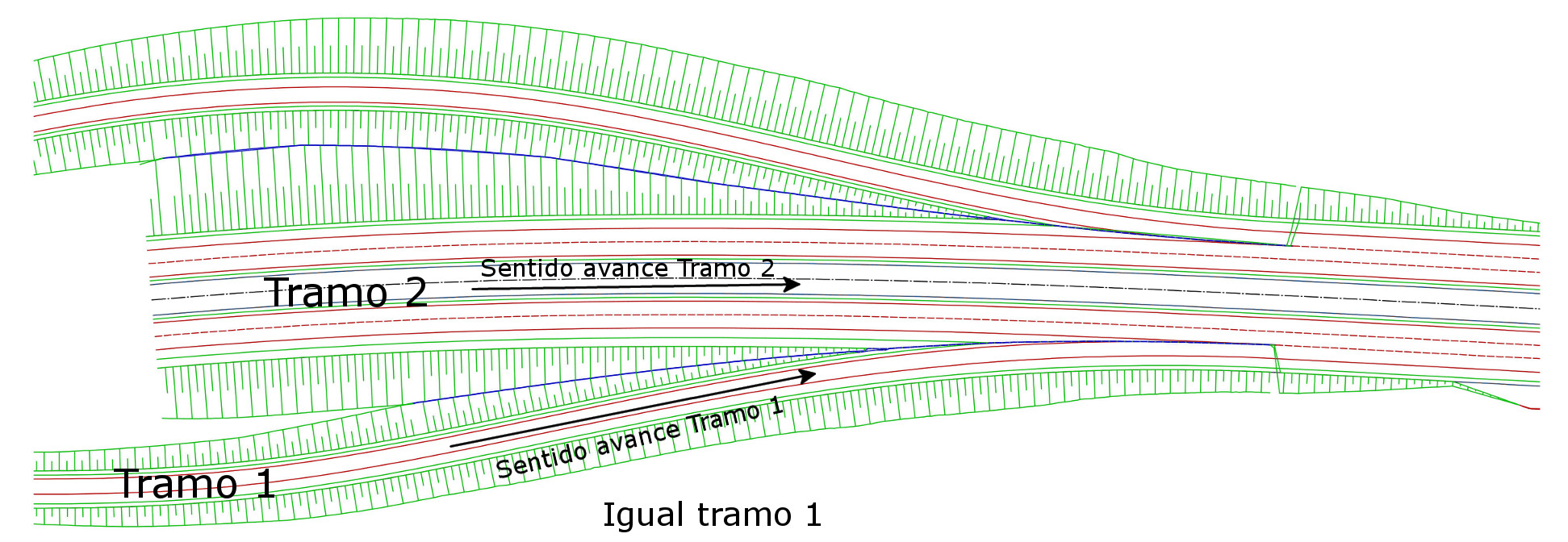

- Sentido tramo 2
- Indica si el kilometraje del Tramo 1 y del Tramo 2 avanza en el mismo sentido.
- + Más información

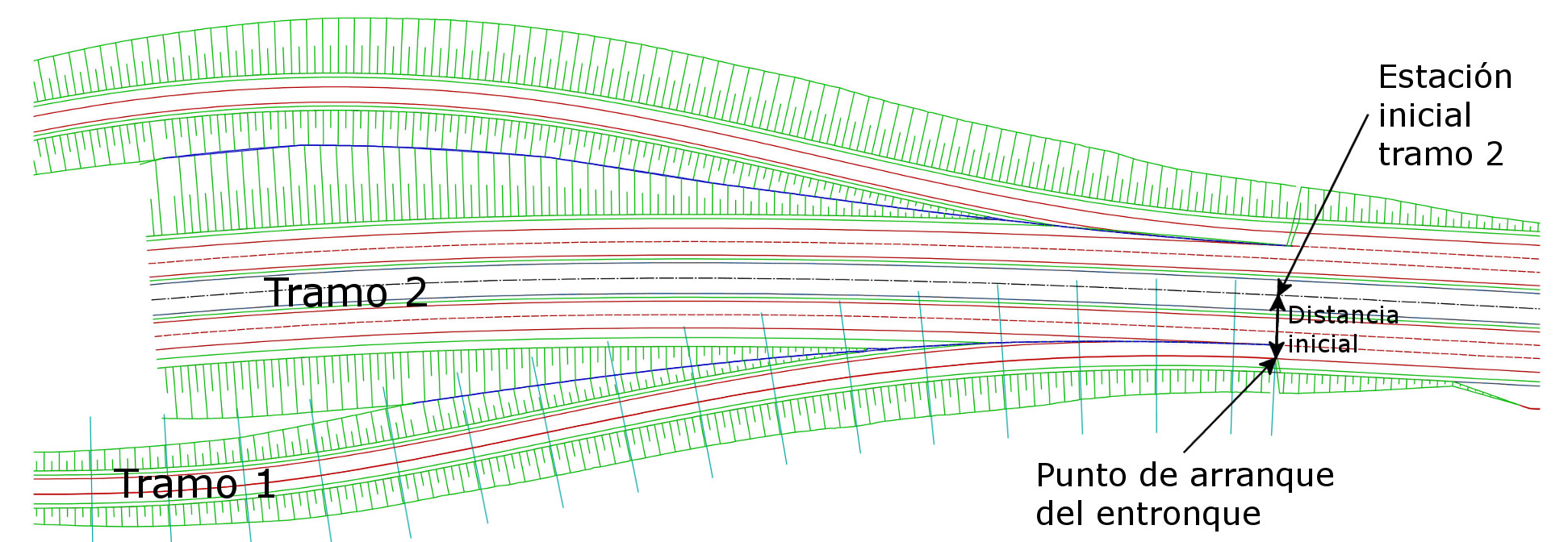

- Estación inicial tramo 2
- Valor de la estación del Tramo 2 correspondiente al punto de arranque del entronque.

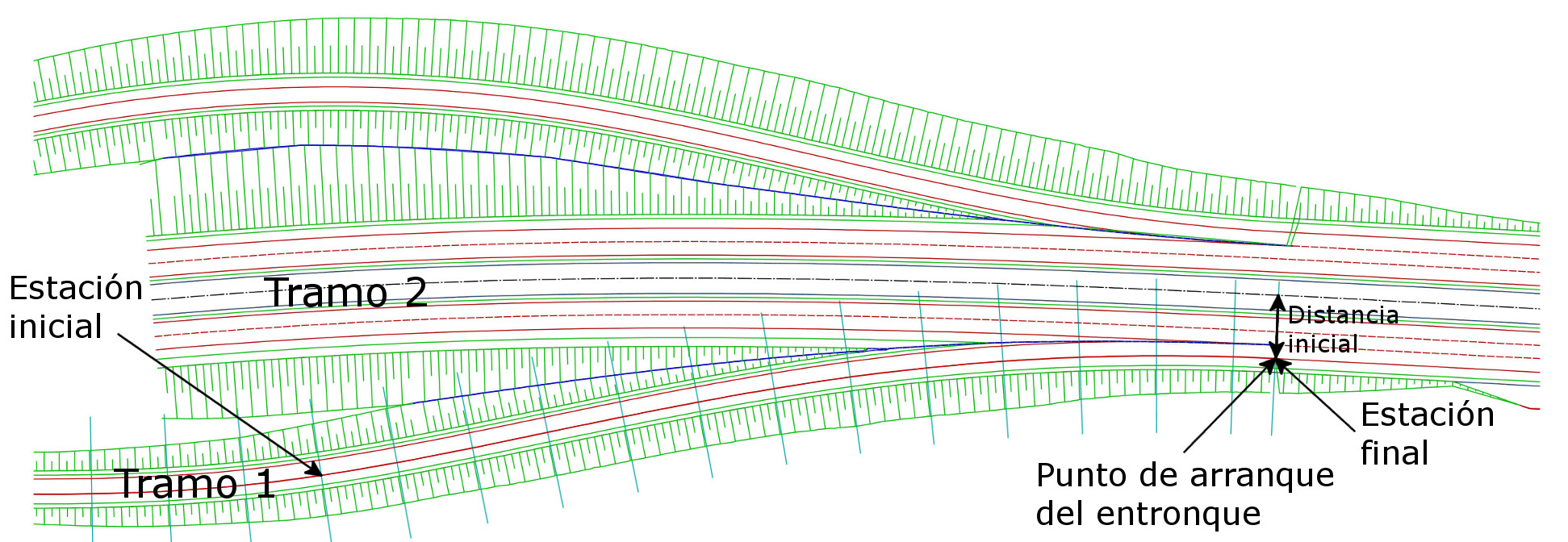

- Distancia inicial
- Distancia entre los dos ejes en el punto de arranque del entronque.
Datos definidos por el usuario
Datos informativos de cálculo
Notas
El punto de arranque del entronque es el punto con menor distancia entre ejes en la Estacion inicial o la Estacion final del Tramo 1.
Vea también
Metodología de construcción y ejemplos de entronques entre tramos
