Mejoras en visualizador 3D: marcas viales, ortofotos y más

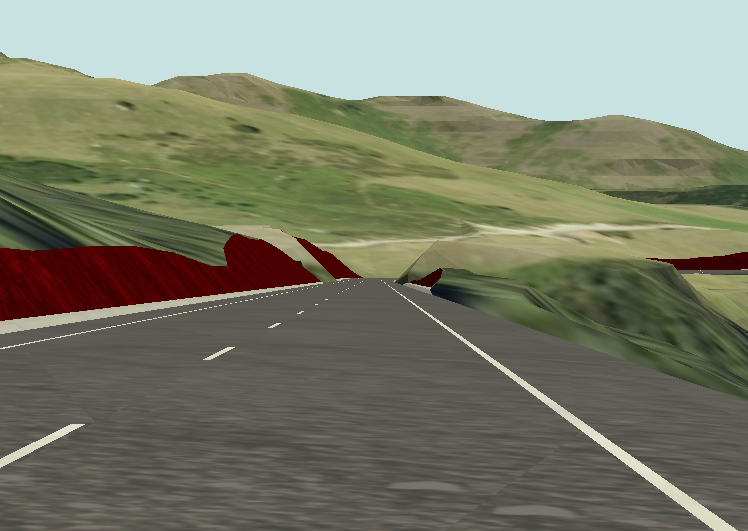

Presentamos el nuevo visualizador 3D, que ofrece mejoras sustanciales en la representación de marcas viales longitudinales, ortofotos y más.

PUB_OSG3D

El nuevo visualizador 3D nace con el afán de sustituir al anterior ampliando sus posibilidades.

Este nuevo visualizador permite al usuario representar las marcas viales longitudinales definidas en el tramo, incluyendo sus patrones de continuidad, su grosor...

También permite la carga automática de las ortofotos usadas en la planta, sin tener que reducir su resolución o volver a georreferenciarlas.

El nuevo visualizador representa los muros diseñados en el tramo, mientras que transparenta los límites, que pasan a comportarse en el visualizador 3D como límites teóricos del modelo y no como objetos con entidad física.

Desde el nuevo visualizador se puede exportar el modelo 3D a los formatos más comunes de software de modelización 3D, incluyendo DAE, 3DS u OBJ.

Se ha mejorado la generación de vídeos, incluyendo formatos y codecs de compresión optimizados.

Además utiliza los controles de movimiento de ratón más extendidos de los programas de 3D, incluyendo un zoom dinámico que facilita el acercamiento a las zonas de interés.

Este visualizador utiliza el CRS del trabajo para cargar los valores de iluminación de la escena.

Aunque por ahora este visualizador está enfocado principalmente a sustituir la anterior representación 3D de carreteras, está previsto ir incluyendo la representación 3D del resto de tipos de tramos (multipista, ferrocarril, túnel, etc.), así como la representación de otros objetos (barreras, traviesas, etc.).

¿Alguna sugerencia sobre el visualizador 3D? No dude en ponerse en contacto con nosotros: comercial@tool.es.
