Vista 3D
La vista 3D permite visualizar la representación tridimensional del modelo de CLIP.
Esta representación puede realizarse mediante una perspectiva libre o mediante la visión del conductor a lo largo del recorrido de un eje.
Accesos
En la botonera Ventanas → botón Vista 3D
.
NOTA IMPORTANTE: Para el uso de la visualización 3D de CLIP se requiere una versión OpenGL 4.3 o superior.

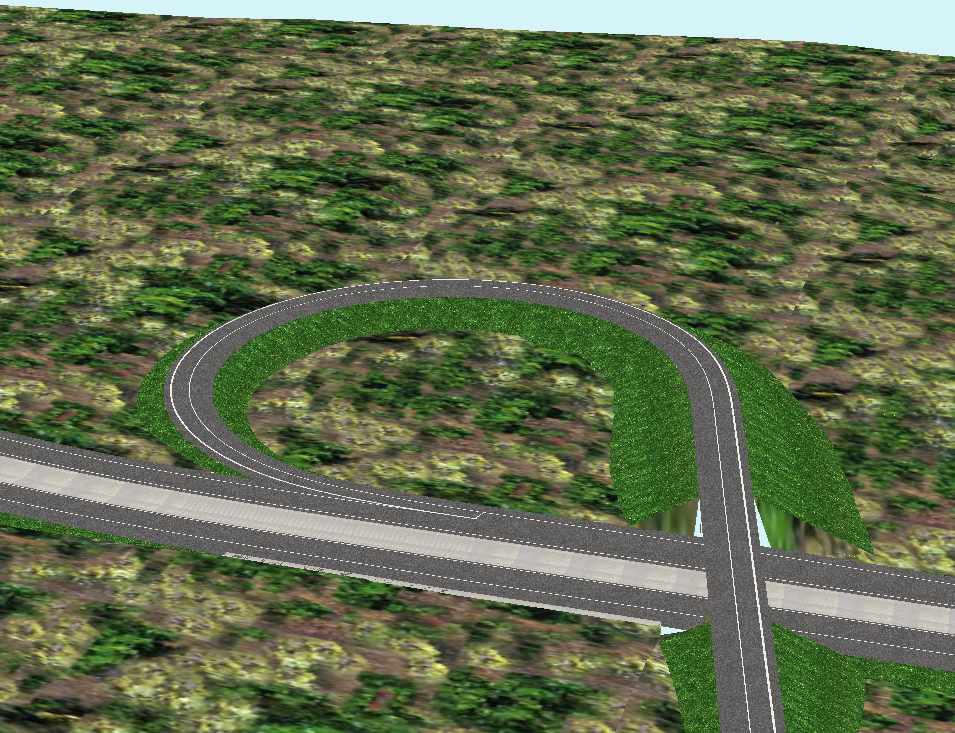

Modo perspectiva libre
En el modo de perspectiva libre, pueden realizarse los siguientes movimientos:
- Zoom: accionando la rueda del ratón (hacia arriba para alejar; hacia abajo para acercar)
- Giro: arrastre manteniendo el botón izquierdo del ratón pulsado
- Traslación: arrastre manteniendo el botón central del ratón pulsado
- Zoom dinámico: arrastre manteniendo el botón derecho del ratón pulsado

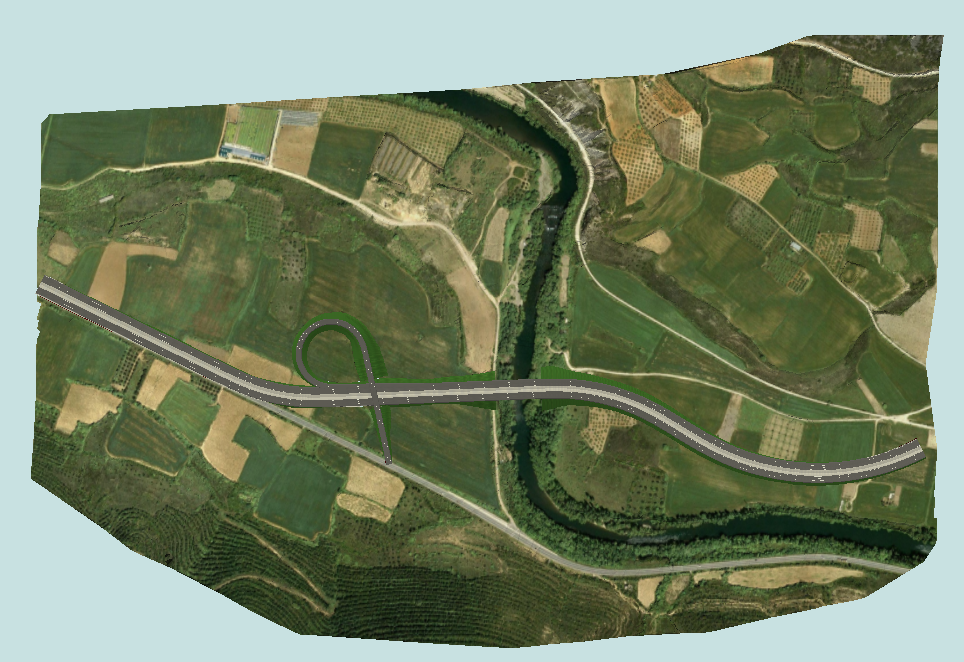

Modo cenital
En el modo cenital, pueden realizarse los siguientes movimientos:
- Zoom: accionando la rueda del ratón (hacia arriba para alejar; hacia abajo para acercar)
- Traslación: situando el cursor en el punto que se desea centrar y pulsando el botón izquierdo del ratón

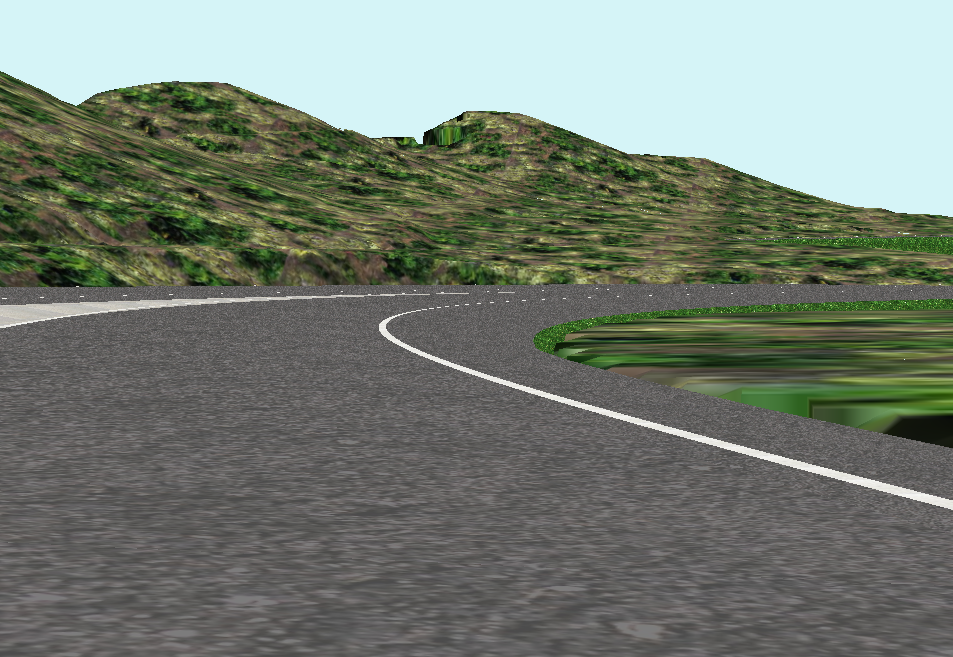

Modo recorrido
En el modo de recorrido se pueden elegir el tramo y velocidad de recorrido, así como la posición del conductor.
En el modo de recorrido, pueden realizarse los siguientes movimientos:
- Giro de cabeza a izquierda: pulsando la tecla de flecha izquierda (◄)
- Giro de cabeza a derecha: pulsando la tecla de flecha derecha (►)
En este modo además se permite analizar la visibilidad, ya que se pueden mostrar la distancia de visibilidad disponible y la distancia de parada necesaria (según Normativa) en cada estación del recorrido.
Sistema de referencia de coordenadas (CRS) e iluminación
La vista 3D utiliza para la representación el mismo CRS que se le haya asignado al trabajo (ver asignación del CRS del trabajo).
La adecuada elección de este CRS es crucial para obtener la iluminación correcta en la vista.
Para adaptar la iluminación de la vista se dispone de dos barras deslizadoras situadas en la barra de herramientas de la Vista 3D:
- Diaria: accionando la barra deslizadora diaria se cambia la iluminación simulando las estaciones del año
- Horaria: accionando la barra deslizadora horaria se cambia la iluminación simulando las horas del día

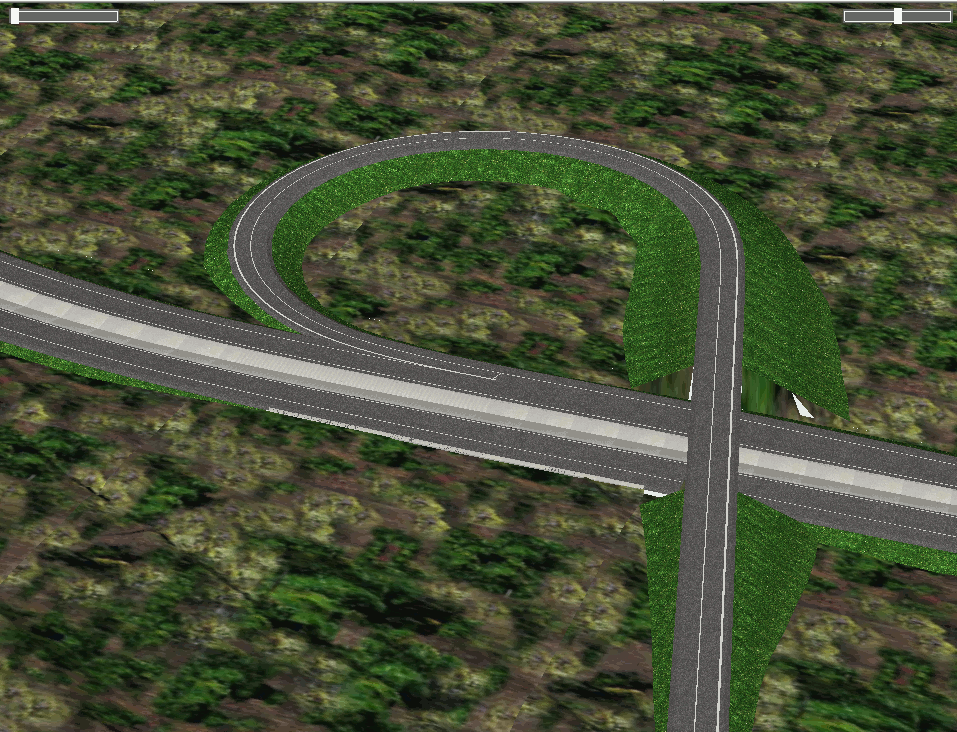

DESLIZADOR DÍA

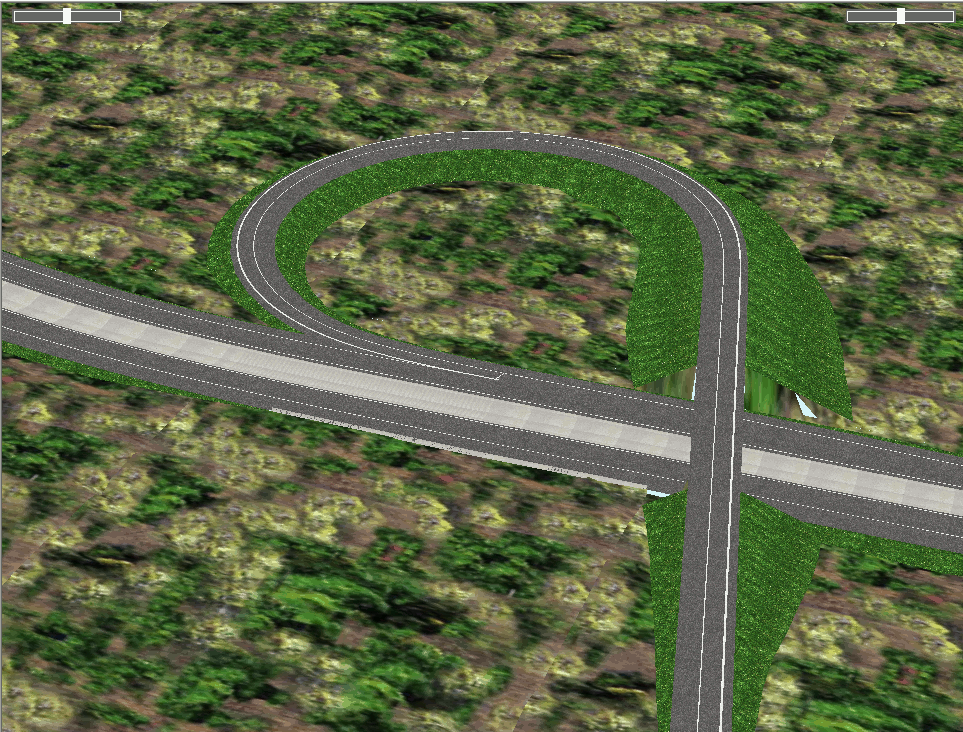

DESLIZADOR HORA
