Ejercicio 1: Creación de etiquetas asociadas al tramo
TIEMPO ESTIMADO: timer 10 min.
En este ejercicio se realiza un un ejemplo de creación de etiquetas asociadas al tramo en las vistas de planta, alzado y transversal.
Preparación del ejercicio
- Abrir el archivo PRA_Etiquetas_0001.trb.
Definición de una etiqueta en planta
-
En la vista de planta, situar el cursor aproximadamente en las coordenadas
[240.323,000; 2.720.121,000] → botón derecho → Nueva etiqueta ...
Se abre el diálogo de creación de nueva etiqueta. -
En el campo Texto, introducir el siguiente texto:
Etiqueta creada en planta.
Pulsar Control + Enter para introducir un salto de línea.
Definida originalmente por coordenadas.
- Pulsar el botón Aceptar.
Comprobación de resultados
En la vista de planta se observará dibujada una marca en las coordenadas indicadas.
En la vista de alzado se observará dibujada una marca en la estación equivalente a esas coordenadas [X, Y] y a la misma Z.
En la vista de transversal no se observará nada porque no hay ningún perfil definido en la estación de la etiqueta. No obstante, si se inserta un perfil en esa estación y se adquiere terreno (por ejemplo terreno horizontal a la cota 403) se observa también la marca correspondiente a la etiqueta.

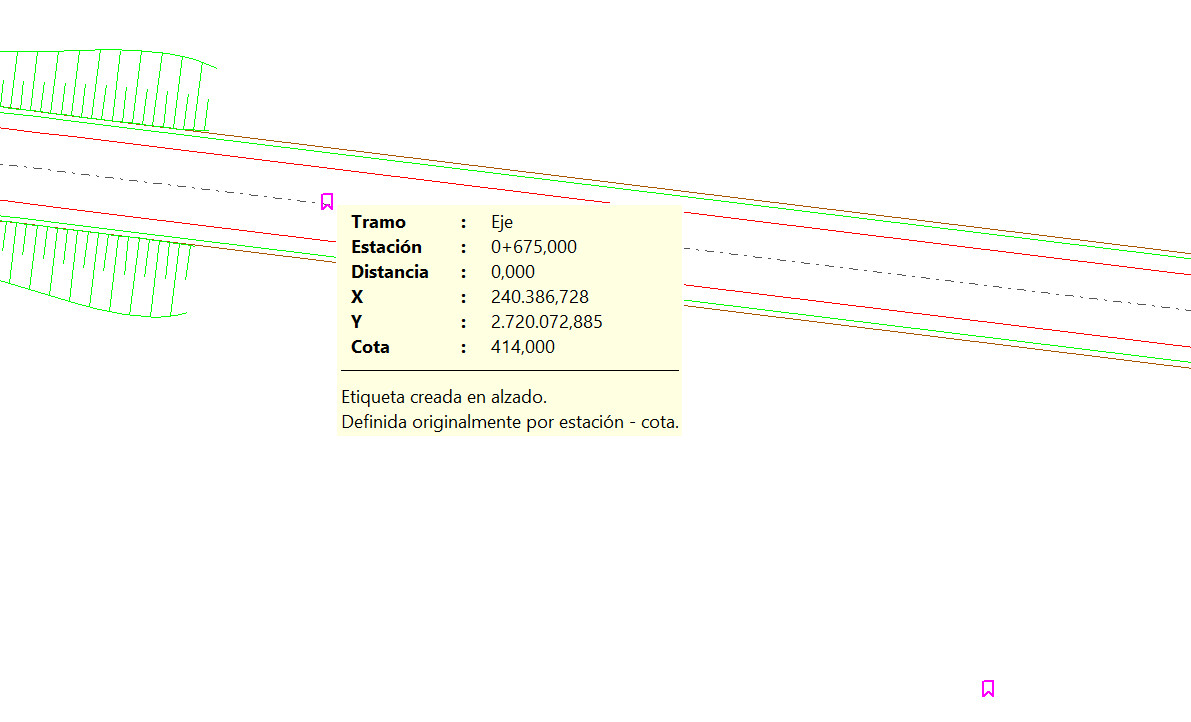

Si en cualquiera de las vistas se acerca el cursor a la marca, aparece un tooltip con la información de la etiqueta.
Definición de una etiqueta en alzado
-
En la vista de alzado, situar el cursor aproximadamente en la estación 0+675 a la cota 414
→ botón derecho → Nueva etiqueta ...
Se abre el diálogo de creación de nueva etiqueta. -
En el campo Texto, introducir el siguiente texto:
Etiqueta creada en alzado.
Pulsar Control + Enter para introducir un salto de línea.
Definida originalmente por estación - cota.
- Pulsar el botón Aceptar.
Comprobación de resultados
En la vista de alzado se observará dibujada una marca en la estación y cota indicadas.
En la vista de planta se observará dibujada una marca en las coordenadas del eje de la estación de la etiqueta y a la misma Z.
En la vista de transversal no se observará nada porque no hay ningún perfil definido en la estación de la etiqueta. No obstante, si se inserta un perfil en esa estación y se adquiere terreno (por ejemplo terreno horizontal a la cota 409) se observa también la marca correspondiente a la etiqueta.
Si en cualquiera de las vistas se acerca el cursor a la marca, aparece un tooltip con la información de la etiqueta.
Definición de una etiqueta en transversal
-
En la vista de transversal, visualizar el perfil de la estación 0+100 y
situar el cursor aproximadamente a una distancia del eje de 3 metros (a la derecha)
y una cota de 412 → botón derecho → Nueva etiqueta ...
Se abre el diálogo de creación de nueva etiqueta. -
En el campo Texto, introducir el siguiente texto:
Etiqueta creada en transversal.
Pulsar Control + Enter para introducir un salto de línea.
Definida originalmente por distancia - cota.
- Pulsar el botón Aceptar.
Comprobación de resultados
En la vista de transversal se observará en el perfil de la estación 0+100 una marca en la distancia y cota indicadas.
En la vista de planta se observará dibujada en la estación 0+100 una marca en la distancia indicada.
En la vista de alzado se observará dibujada una marca en la estación y cota indicadas.
Si en cualquiera de las vistas se acerca el cursor a la marca, aparece un tooltip con la información de la etiqueta.
