Ejercicio 2: Asociar un objeto de catálogo a una línea

TIEMPO ESTIMADO: timer 8 min.

En este ejercicio se realiza un ejemplo de asociación de un objeto de catálogo a una línea asociada al tramo.

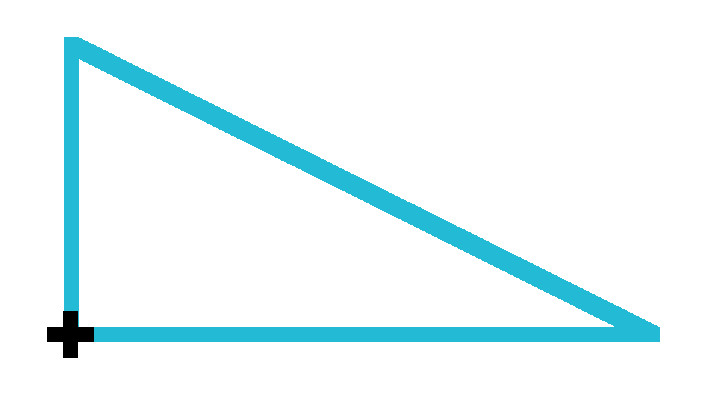

El objeto consiste en un triángulo rectángulo de 2 metros de ancho y 1 metro de alto con el ángulo recto en su vértice izquierdo inferior, y su punto de anclaje es dicho vértice.

Preparación del ejercicio

1. Abrir el archivo PRA_CatalogoObjetos_0002.trb.

Objeto a la cota de la línea

En este ejemplo se va a colocar el punto de anclaje del objeto a la cota de la línea. Para ello:

1. En el Árbol de trabajo, botón derecho sobre el nodo del tramo → Elementos auxiliares → Líneas 3D asociadas ...

   Se abre el Catálogo de líneas 3D asociadas al tramo.
2. Seleccionar la línea Línea_Objeto.
3. Marcar la opción Objeto.
4. Seleccionar el objeto de catálogo Objeto 1 → Aceptar.

Objeto a la cota de terreno

En este ejemplo se va a colocar el punto de anclaje del objeto a la cota de terreno. Para ello:

1. En el Árbol de trabajo, botón derecho sobre el nodo del tramo → Elementos auxiliares → Líneas 3D asociadas ...

   Se abre el Catálogo de líneas 3D asociadas al tramo.
2. Seleccionar la línea Línea_Objeto.
3. Cambiar Tipo de cota = Terreno → Aceptar.

Objeto a la cota en prolongación de la plataforma

En este ejemplo se va a colocar el punto de anclaje del objeto a la cota de plataforma. Para ello:

1. En el Árbol de trabajo, botón derecho sobre el nodo del tramo → Elementos auxiliares → Líneas 3D asociadas ...

   Se abre el Catálogo de líneas 3D asociadas al tramo.
2. Seleccionar la línea Línea_Objeto.
3. Cambiar Tipo de cota = Plataforma → Aceptar.

Objeto a la cota en prolongación de la plataforma y girando con el peralte

En este ejemplo se va a colocar el punto de anclaje del objeto a la cota de plataforma y girado con el peralte. Para ello:

1. En el Árbol de trabajo, botón derecho sobre el nodo del tramo → Elementos auxiliares → Líneas 3D asociadas ...

   Se abre el Catálogo de líneas 3D asociadas al tramo.
2. Seleccionar la línea Línea_Objeto.
3. Marcar la opción Girar con el peralte → Aceptar.
4. Abrir los datos globales del tramo y en la pestaña Plataforma cambiar:


   • Berma derecha = 0,000
   • Arcén derecho = 0,000
   • Calzada derecha = 0,500
5. Aceptar.

Objeto a la cota de la sección y girando con el peralte

En este ejemplo se va a colocar el punto de anclaje del objeto a la cota de sección y girado con el peralte. Para ello:

1. En el Árbol de trabajo, botón derecho sobre el nodo del tramo → Elementos auxiliares → Líneas 3D asociadas ...

   Se abre el Catálogo de líneas 3D asociadas al tramo.
2. Seleccionar la línea Línea_Objeto.
3. Cambiar Tipo de cota = Sección → Aceptar.

file_download Descargar ejercicio resuelto
