Catálogo de líneas 3D asociadas al tramo
Este cuadro de diálogo permite la edición de los datos de las líneas 3D asociadas al tramo desde el que se invoca.
- LÍNEAS
- Lista de líneas asociadas al tramo, identificadas por su Nombre.
- Nombre
- Nombre identificativo de la línea asociada.
- Puntos
- Lista de puntos [X,Y,Z] que definen la línea.
- Rotular
- Indica si se rotula el Nombre de la línea 3D asociada en la vista de transversal.
- Tipo de cota
- Indica la cota a la que se sitúa el símbolo o el punto de anclaje del objeto en la vista y planos de transversal.
- + Más información
- Los posibles valores son:
- Cota = se sitúa a la cota de la línea en esa estación; si la línea no tiene cota (es una línea 2D), se sitúa a la cota de terreno en esa estación
- Terreno = se sitúa a la cota de terreno en esa estación
- Plataforma = se sitúa a la cota en prolongación de la plataforma en esa estación
- Sección = se sitúa a la cota de sección en esa estación
Ver cálculo de cotas.
NOTA IMPORTANTE: En la vista y planos de longitudinal la línea siempre se representa con su cota; este dato sólo afecta a la representación en transversal. - Visualizar en longitudinal
- Indica si se dibuja la línea 3D asociada en la vista de longitudinal.
- Visualizar en transversal
- Indica si se dibuja la línea 3D asociada en la vista de transversal.
- Representar símbolo
- Cuando está marcado indica que la línea en la vista de transversal se representa con un símbolo.
- Símbolo
- Símbolo con el que se representará la línea en la vista de transversal.
- Por defecto se representa con una cruz [+]: se puede importar un archivo en formato DXF pulsando el botón Elegir....
- Se muestra una previsualización del símbolo utilizado.
- Tamaño
- Tamaño del símbolo en la vista de transversal y en planos.
- En los planos de transversal el tamaño es en unidades de dibujo, por lo que un símbolo con tamaño 10 equivale a 10 unidades de dibujo en el plano; en la vista el tamaño es en píxeles (es invariante con la escala).
- Representar objeto
- Cuando está marcado indica que la línea en la vista de transversal se representa con un objeto de catálogo.
- Es importante diferenciar los datos de cálculo de la sección de los datos de representación del objeto: los objetos sólo se utilizan para representación, es decir, no modifican la construcción de la sección o las mediciones.
- Objeto
- Objeto con el que se representará la línea en la vista de transversal.
- Los objetos seleccionables son los definidos en el Catálogo de objetos.
- Tanto en los planos de transversal como en la vista el tamaño está definido en el catálogo en milímetros (es decir, el objeto cambiará de tamaño al cambiar la escala, no se comporta como el símbolo que tiene tamaño fijo independientemente de la escala).
- Sólo puede asignarse un objeto a cada línea. Si se quieren colocar en una línea varios objetos, se puede repetir la línea y asignar un objeto a cada una.
- Girar con el peralte
- Indica si el objeto se representará la línea en la vista de transversal aplicándole un giro adicional según el peralte.
- Si está marcado, el eje X del objeto se rota según el peralte.
- + Más información
- En el caso de carreteras toma el peralte del lado en el que está el objeto (peralte izquierdo de la sección si está a la izquierda del entreeje de la sección; peralte derecho si está a la derecha).
- En el caso de multipistas toma la pendiente de la banda en la que se encuentra el objeto. Si el objeto está fuera de las pistas toma el peralte del lado en el que está el objeto (peralte izquierdo de la sección si está a la izquierda del entreeje de la pista; peralte derecho si está a la derecha).
- Elegir...
- Importa un archivo en formato DXF para usarlo como símbolo con el que se representa la línea en la vista de transversal.
- Se muestra una previsualización del símbolo utilizado.
- + Más información

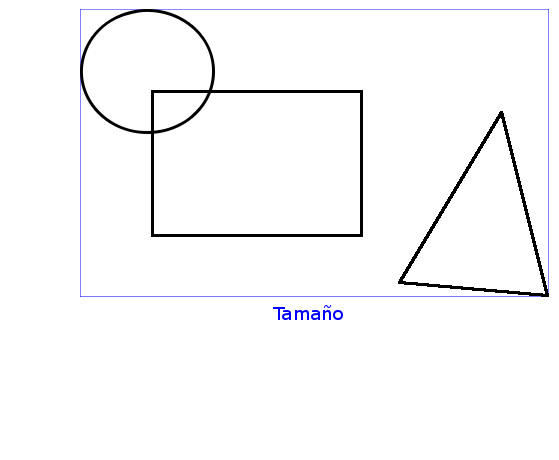

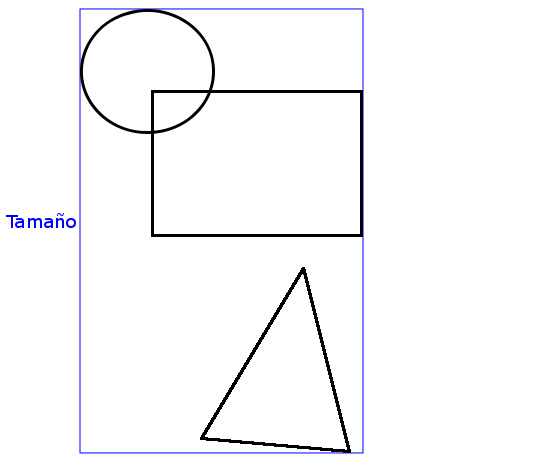

- Si el símbolo se importa de un archivo en formato DXF, se obtiene el rectángulo envolvente de todas las entidades presentes en el archivo, y se escala de modo que la mayor dimensión de ese rectángulo tenga el tamaño aquí definido.
Como punto de anclaje del símbolo se utiliza el origen de coordenadas del modelo del archivo DXF.
- Por defecto
- Restaura el símbolo con el que se representa la línea en la vista de transversal al símbolo por defecto (una cruz [+]).
- Se muestra una previsualización del símbolo utilizado.
- Eliminar
- Elimina la línea 3D asociada del catálogo.
- Importar
- Permite crear líneas 3D asociadas a partir de los elementos Breakline importados de un archivo LandXML.
- Aceptar
- Cierra el catálogo guardando los cambios realizados.
- Cancelar
- Cierra el catálogo sin guardar los cambios realizados.
Lista de líneas del catálogo
Datos de la línea seleccionada en la lista
Símbolo asociado a la línea seleccionada en la lista
Objeto asociado a la línea seleccionada en la lista
Botones de acciones sobre el símbolo de la línea seleccionada
Botones de acciones sobre la línea seleccionada
