Novedades versión 1.29.152.477 a versión 1.29.153.479
system_update_alt Actualizar programa
history Acceder al histórico de novedades.
Resumen de novedades
- Añadida posibilidad de definir hasta el milímetro el tamaño de los símbolos de las líneas asociadas al tramo (+ info).
- Realizados retoques estéticos en planos de versión Perú en rotulación de hitos kilométricos (+ info).
- Reajustada en planos de Perú la capa DXF asignada a los rótulos de estación inicial y final del tramo (+ info).
- Incluidas nuevas columnas informativas de deflexión de curvas en tabla de singulares en planta (+ info).
- Creado nuevo listado de resumen de movimiento de tierras (+ info).
- Ampliadas opciones para generación de archivo de bateadora para tener en cuenta la referencia de los puntos tomados (+ info).
- Corregida en versión de Perú rotulación incorrecta de estación inicial (+ info).
- Aumentada precisión en cálculo de cota de puntos singulares de la sección transversal (+ info).
- Subsanado problema en visualización de usos de materiales de geología (+ info).
- Revisada emisión de listado de puntos de la rasante a intervalo constante con estación no múltiplo del intervalo (+ info).
- Cambiado tratamiento de archivos TRIX y WTC (+ info).
- Añadidos nuevos objetos y superficies a la exportación de modelo 3D (+ info).
- Mejoras en exportación a formato IFC (+ info).
- Readaptada exportación a IFC de alineaciones a las últimas especificaciones (+ info).
- Rectificado cálculo de medición de superficie de talud de desmonte en tierra sin estrato de tránsito (+ info).
- Añadida posibilidad de definir hasta el milímetro el tamaño de los símbolos de las líneas asociadas al tramo
- Volver ↑.
- Hasta ahora a las líneas asociadas al tramo se les podía asignar un símbolo para su representación en los perfiles transversales cuyo tamaño se definía en metros sin decimales; ahora se permite definir el tamaño en metros con hasta 3 decimales.
- Realizados retoques estéticos en planos de versión Perú en rotulación de hitos kilométricos
- Volver ↑.
- En la versión de Perú se han realizado retoques estéticos en la rotulación de los hitos kilométricos. Se ha pasado a rotular el número del kilómetro en lugar de la estación ("1" en lugar de "1+000") y se ha encerrado el rótulo en un círculo.
- Reajustada en planos de Perú la capa DXF asignada a los rótulos de estación inicial y final del tramo
- Volver ↑.
- En la versión de Perú se han reasignado los rótulos de la estación inicial y final del tramo a la misma capa que la rotulación de los hitos kilométricos (antes estaban asignados a la capa de la rotulación de singulares).

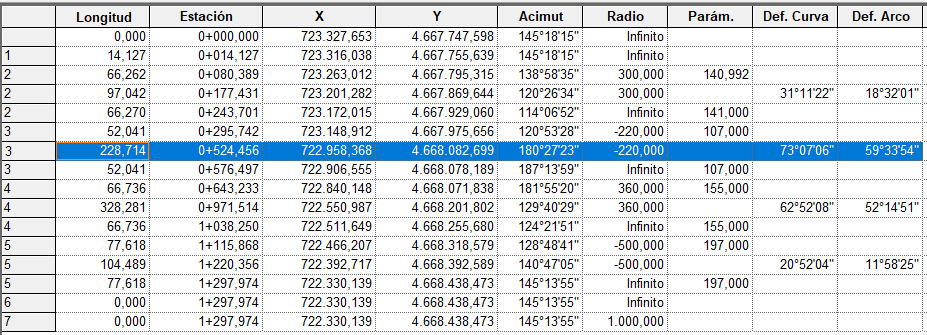

- Incluidas nuevas columnas informativas de deflexión de curvas en tabla de singulares en planta
- Volver ↑.
-
En la tabla de singulares en planta (Cálculo) se han incluido dos nuevas columnas que informan sobre las deflexiones de las curvas:
- "Def. Curva" = ángulo formado por el arco circular de una curva (sin incluir las clotoides)
- "Def. Arco" = ángulo total formado por la curva (incluyendo clotoides)
Estos datos se muestran siempre en el singular asociado al punto final del arco circular, independientemente de que la curva tenga clotoides o no.
Estas deflexiones se muestran en las mismas unidades en que esté configurado el azimut (Ver → Opciones de la aplicación → Generales 1 → Azimut → Unidades). -

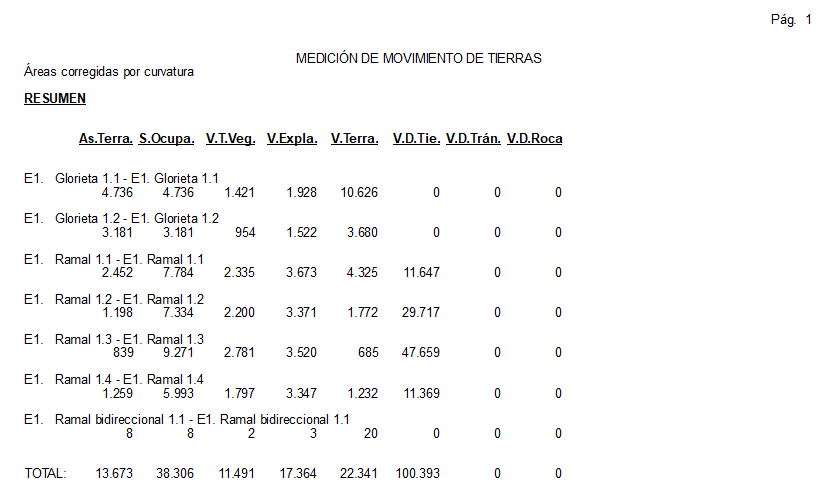

- Creado nuevo listado de resumen de movimiento de tierras
- Volver ↑.
-
Se ha creado un nuevo listado de movimiento de tierras donde se muestran sólo los valores totales de todos los tramos listados.
La opción es accesible desde el nodo EDICIÓN DE TRABAJO → Generar listado → Resumen de movimiento de tierras ... -
- Ampliadas opciones para generación de archivo de bateadora para tener en cuenta la referencia de los puntos tomados
- Volver ↑.
-
Se han ampliado las opciones para generación de archivo de bateadora. Ahora se puede definir la referencia utilizada
para la toma de datos.
Si se selecciona como Referencia el Eje el comportamiento es el mismo que en versiones anteriores.
Si se selecciona como Referencia el Entreje Izq. o Entreje Der. se puede introducir como dato el semiancho de vía teórico y el programa utilizará como punto de comparación el carril de la vía seleccionada más próximo al punto tomado en campo.
Para más información, consultar aquí. - Corregida en versión de Perú rotulación incorrecta de estación inicial
- Volver ↑.
- En la versión 1.29.152.477 la rotulación en planta de la estación inicial en los planos de la versión de Perú era incorrecta (se rotulaba el valor de la estación final en lugar de la inicial). Se ha corregido.
- Aumentada precisión en cálculo de cota de puntos singulares de la sección transversal
- Volver ↑.
- En algunos casos en el cálculo de cotas de puntos del talud de la sección transversal había errores de precisión del orden de 5 milímetros. Se ha aumentado la precisión en estos cálculos.
- Subsanado problema en visualización de usos de materiales de geología
- Volver ↑.
- Desde la versión 1.29.151.473 (incluida) la selección y visualización de los usos de los materiales de geología en el catálogo era incorrecta. Se ha corregido.
- Revisada emisión de listado de puntos de la rasante a intervalo constante con estación no múltiplo del intervalo
- Volver ↑.
- Había problemas con la edición del campo del intervalo en el listado de puntos de la rasante a intervalo constante cuando se desmarcaba la casilla de estación múltiplo del intervalo. Se han corregido.
- Cambiado tratamiento de archivos TRIX y WTC
- Volver ↑.
-
Se ha cambiado el modo de tratar los archivos TRIX y WTC para mejorar la sincronización de versiones.
NOTA: Ahora el proceso no se lanza en segundo plano y en el caso de la adquisición de terreno es necesario cargar manualmente el archivo TER generado. - Añadidos nuevos objetos y superficies a la exportación de modelo 3D
- Volver ↑.
-
Se han añadido nuevas superficies a la exportación de modelo 3D.
Ahora en el diálogo de exportación de modelo 3D además de poder seleccionar objetos se pueden seleccionar superficies para su exportación.
También se han incluido los objetos correspondientes a muros y zapatas. - Mejoras en exportación a formato IFC
- Volver ↑.
- Rompía al exportar explanadas a formato IFC si las explanadas tenían espesor nulo en algún perfil. Se ha corregido.
- Readaptada exportación a IFC de alineaciones a las últimas especificaciones
- Volver ↑.
- Se ha readaptado la exportación a formato IFC de alineaciones a las últimas especificaciones documentadas por BuildingSmart.
- Rectificado cálculo de medición de superficie de talud de desmonte en tierra sin estrato de tránsito
- Volver ↑.
- Cuando en un talud de desmonte había zona en tierra y zona en roca pero no existía capa de tránsito, la medición de la superficie de talud de desmonte en tierra estaba incluyendo la superficie de talud tanto en tierra como en roca. Se ha corregido.
