Exportar datos bateadora

Este cuadro de diálogo permite la definición de los datos de exportación de archivos para el guiado automático de las bateadoras de ferrocarril.

Acceso
Desde el Árbol del trabajo, botón derecho sobre el nodo del tramo de tipo ferrocarril o túnel de ferrocarril → Exportar → Datos bateadora...

Datos referentes al archivo de puntos del carril

Archivo puntos del carril (X,Y,Z)
Ruta completa del archivo que contiene la información de puntos del carril tomados sobre la vía existente.
Este dato es opcional, el archivo .TRA puede emitirse sin ningún archivo de puntos asociado (en ese caso se representarán solo los puntos singulares en planta y alzado).
Este archivo puede ser un archivo en formato *.BSE o cualquier tipo de archivo de texto separado por campos que contenga los campos X, Y, Z de los puntos tomados.
+ Más información

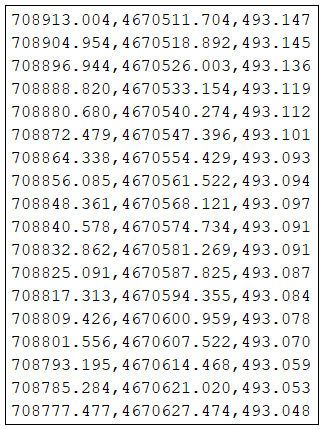

La extensión del archivo de puntos de carril puede ser cualquiera, pero el contenido debe seguir el siguiente esquema:
FOR_XYZ_001
file_download Descargar ejemplo de archivo de puntos de carril
Nº de líneas de cabecera
Habilitado si el formato del archivo no es *.BSE.
Número de líneas que forman la cabecera del archivo; si no tiene cabecera, este dato debe valer 0.
En la lectura se obvian esas primeras N líneas del archivo.
Separador de campo
Habilitado si el formato del archivo no es *.BSE.
Texto que separa los diferentes campos en el archivo.
Si el separador es el tabulador, este dato debe valer un espacio en blanco.
Separador de miles
Habilitado si el formato del archivo no es *.BSE.
Texto que representa los millares en los campos numéricos del archivo.
Separador decimal
Habilitado si el formato del archivo no es *.BSE.
Texto delimitador de los decimales en los campos numéricos del archivo.
Identificador de línea comentada
Habilitado si el formato del archivo no es *.BSE.
Prefijo indicador de una línea de comentario en el archivo.
En la lectura se obvian las líneas del archivo que comiencen con ese texto.

Datos referentes a los puntos de carril tomados sobre la vía existente

Posición de la X
Habilitado si el formato del archivo no es *.BSE.
Posición del campo en el que se encuentra la coordenada X del punto.
Posición de la Y
Habilitado si el formato del archivo no es *.BSE.
Posición del campo en el que se encuentra la coordenada Y del punto.
Posición de la Z
Habilitado si el formato del archivo no es *.BSE.
Posición del campo en el que se encuentra la cota del punto.

Datos referentes al cálculo

Archivo para bateadora
Ruta completa del archivo .TRA que se genera.
Estación inicial
Primera estación para la que se emitirá el archivo/listado.
No se considerarán los puntos de carril tomados cuya proyección sobre el eje corresponda a una estación inferior a ésta.
Estación final
Última estación para la que se emitirá el archivo/listado.
No se considerarán los puntos de carril tomados cuya proyección sobre el eje corresponda a una estación superior a ésta.
Referencia
Referencia usada para definir la posición teórica de los puntos del carril tomados.
Sólo aplica si se ha indicado un archivo de puntos del carril (X,Y,Z).
+ Más información
Posibles valores:
  • Eje.
  • Entreje Izq..
  • Entreje Der..
NOTA: En caso de vía simple, las opciones Entreje Izq. y Entreje Der. son equivalentes.
Distancia (m)
Distancia, en metros, para definir la posición teórica de los puntos del carril tomados.
Sólo aplica si se ha indicado un archivo de puntos del carril (X,Y,Z).
+ Más información
El comportamiento de este valor depende de la opción elegida para la Referencia:

  • Si la Referencia es Eje, la distancia se mide desde el eje en planta y sitúa el punto teórico a la derecha del eje si es positiva o a la izquierda si es negativa.
  • Si la Referencia es Entreje Izq., la distancia se mide desde el entreeje de la vía izquierda y sitúa el punto teórico a la derecha del entreeje de la vía izquierda si el punto tomado está a la derecha del entreeje o a la izquierda si está a la izquierda. En este caso la distancia debe definirse siempre positiva.
  • Si la Referencia es Entreje Der., la distancia se mide desde el entreeje de la vía derecha y sitúa el punto teórico a la derecha del entreeje de la vía derecha si el punto tomado está a la derecha del entreeje o a la izquierda si está a la izquierda. En este caso la distancia debe definirse siempre positiva.
NOTA: En caso de vía simple, las opciones Entreje Izq. y Entreje Der. son equivalentes y ambas usan el entreeje de la vía como referencia.
Decremento bajo rasante definitiva (mm):
Diferencia entre la rasante definitiva y la rasante del levante de vía o la rasante de trabajo.
Debe introducirse un valor negativo.
Criterio signo de nivelación
Criterio de signos para la nivelación.
Indica el criterio deseado para los signos de los acuerdos verticales.
+ Más información
Posibles valores:
  • Cima positiva.
  • Hondonada positiva.
Criterio signo de ripado
Criterio de signos para el ripado.
Indica el criterio deseado para los signos del ripado.
+ Más información
Posibles valores:
  • Izquierda positiva.
  • Derecha positiva.

Emisión de archivo TRA y listado para el bateador

Al pulsar sobre el botón Aceptar se emite el archivo .TRA con los parámetros indicados, y se pregunta si se deseado emitir un listado para el bateador.
