Novedades versión 1.29.145.462 a versión 1.29.146.464
system_update_alt Actualizar programa
history Acceder al histórico de novedades.
Resumen de novedades
- Añadido soporte para servidor WMS de Costa Rica (+ info).
- Nueva opción para generar automáticamente desplazados en planta por los puntos de giro (+ info).
- Nuevos criterios para la construcción de zapatas en túneles (+ info).
- BIM: Nuevo formato de intercambio abierto para obras lineales desarrollado por TOOL (+ info).
- Corregida impresión de planos con ortofotos con salida directa por impresora (+ info).
- Eliminado error en rotulación de mediciones en planos de transversales en perfiles que cumplen fresado (+ info).
- Opción de menú de planos longitudinales completos fuera de sitio en algunas versiones (+ info).
- Ajustes en la importación de archivos del programa Curva Masa (versión México) (+ info).
- Error en construcción de taludes que se van al infinito (+ info).
- Eliminado mensaje erróneo de importación de datos de formato XML en tablas de límites, inhibiciones, muros y barreras (+ info).
- Cambio en construcción de subrasante bajo talud de firme en caso de berma nula en algunos casos (+ info).
- Corregida construcción incorrecta de explanada en versión Curva Masa de México (+ info).
- Ajustados algunos datos por defecto al importar de Curva Masa (+ info).
- Arreglada falta de generación de marcas de rasante al capturar intersección entre tramos de urbana y carretera (+ info).
- Arreglado error en rotulación de medición de explanadas en planos transversales de ferrocarril (+ info).
- Corregido recorte incorrecto en generación de planos de planta en DXF con cuadros de curvas en versión Peruana (+ info).
- Solventada rotura al exportar a formato XML de CLIP tramos y trabajos generados con la versión de México usando Normativa Curva Masa (+ info).
- Corregido cálculo de cota incorrecto en talud de terraplén con bermas y terreno incompleto (+ info).
- Revisada medición de superficie de taludes de terraplén con cuña de afinamiento (+ info).
- Cambio de texto en elementos asociados a catálogo (+ info).
- Añadido mensaje de advertencia en la generación de saneos con datos insuficientes (+ info).
- Arreglada rotura al generar saneo en algunos casos (+ info).
- Corregida habilitación de campos en edición de línea 3D de taludes (+ info).
- Añadido soporte para servidor WMS de Costa Rica
- Volver ↑.
- Se ha añadido soporte para el servidor WMS de Costa Rica http://geos0.snitcr.go.cr/cgi-bin/web?map=ortofoto.map.
- Nueva opción para generar automáticamente desplazados en planta por los puntos de giro
- Volver ↑.
- Se ha añadido la opción de generar automáticamente desplazados en planta por los puntos de giro de la sección de carretera. La posibilidad de generar estos desplazados se encuentra, como para el resto de líneas, en el diálogo de generación automática de desplazados en planta.

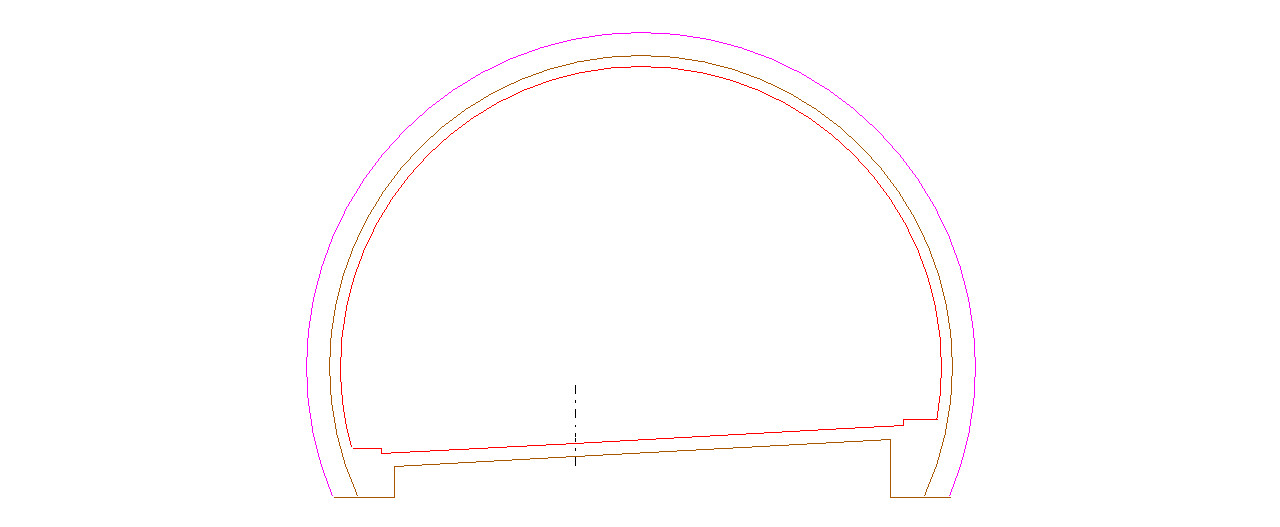

- Nuevos criterios para la construcción de zapatas en túneles
- Volver ↑.
-
Se han ampliado los criterios para la construcción de zapatas en túneles, permitiendo elegir como referencia para aplicar la profundidad de zapatas la cota de la rasante y pudiendo igualar la cota de ambas zapatas a la menor de ellas.
Más información aquí live_help. -
- BIM: Nuevo formato de intercambio abierto para obras lineales desarrollado por TOOL.
- Volver ↑.
-
Presentamos el nuevo formato abierto para intercambio de modelos de obras lineales diseñado por TOOL.
Continuamos en nuestro afán por facilitar opciones para la implantación de metodologías BIM a nuestros usuarios, pero la falta de definición de formatos específicos para obras lineales que contemplen realmente los parámetros de diseño de una obra de esta categoría, y la previsión de que a corto plazo no se terminará ninguno de los proyectos iniciados con ese fin, hace difícil dar respuesta a las necesidades actuales. Con el fin de proporcionar a nuestros usuarios herramientas para moverse en este nuevo panorama, aún un poco verde, en TOOL hemos realizado el esfuerzo de desarrollar un formato abierto de la definición paramétrica de nuestro modelo, y nos congratula haceros hoy partícipes de su nacimiento.
Este formato utiliza el lenguaje XML y está ampliamente documentado .
Adicionalmente, hemos desarrollado varias utilidades para facilitar la generación de estos archivos de intercambio a partir de archivos Microsoft_Excel
.
De ese modo se propociona a los usuarios un sistema para agilizar la importación y exportación de datos de y hacia otras plataformas.
¿Tiene una tabla de datos de otro programa? ¿Dispone de un archivo Excel con los datos deseados? ¿Necesita trasladar información de CLIP a otro programa? ¿O traspasar datos de un trabajo de CLIP a otro? Con nuestro nuevo formato de intercambio podrá hacerlo de una manera ágil y eficaz.
Aproveche al máximo este nuevo formato que se suma a la gran familia de archivos interoperables manejados por CLIP.
Además seguiremos al tanto de las novedades que se publiquen desde los organismos implicados en el desarollo de BIM para infraestructuras.
Más información aquí live_help. - Corregida impresión de planos con ortofotos con salida directa por impresora
- Volver ↑.
- Desde la versión 1.29.139.453 si se imprimía directamente por impresora un plano de planta con ortofotos, en el plano no aparecían las ortofotos. Se ha corregido.
- Eliminado error en rotulación de mediciones en planos de transversales en perfiles que cumplen fresado
- Volver ↑.
- Desde la versión 1.29.145.463 en los textos de mediciones de los planos de transversal se sumaba el fresado a las mediciones seleccionadas aunque no estuviera marcado, mientras que si marcaba el fresado no ponía la medición. Se ha corregido y ahora el fresado sólo se suma si está seleccionado.
- Opción de menú de planos longitudinales completos fuera de sitio en algunas versiones
- Volver ↑.
- Desde la versión 1.29.145.461 en los programas de Brasil, Perú, Colombia y México la opción de menú contextual para generar plano de longitudinales completos de EDICIÓN DE TRABAJO aparece fuera de sitio (aparece en el menú de Catálogos en lugar de en el menú de Planos). Se ha corregido.

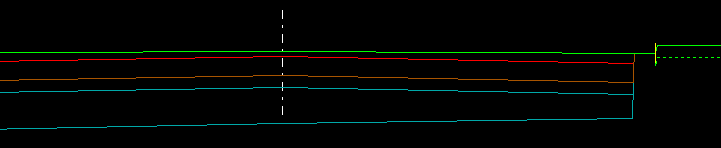

- Ajustes en la importación de archivos del programa Curva Masa (versión México)
- Volver ↑.
-
Se han realizado algunos ajustes en la importación de archivos del programa Curva Masa en la versión de México:
- Había problemas al importar el espesor de firme en algunos ejemplos, en la tabla de plataformas había datos que debían quedar en blanco pero se importaban con valor cero, la pendiente de los arcenes izquierdos tenía signo incorrecto y algunos perfiles del terreno no tenían cota correcta. Se han corregido.
- La pendiente de la subrasante en la zona de bermas ha de ser paralela a la plataforma. Se ha adaptado la importación para reproducir este comportamiento.
- Error en construcción de taludes que se van al infinito
- Volver ↑.
- En algunos casos muy particulares (generalmente asociados a taludes verticales), se producía un error en la construcción que hacía que el talud se fuera al infinito. Se ha corregido.
- Eliminado mensaje erróneo de importación de datos de formato XML en tablas de límites, inhibiciones, muros y barreras
- Volver ↑.
- Al importar un archivo en formato XML en la tablas de límites, inhibiciones, muros o barreras, si las estaciones no estaban ordenadas aparecía un mensaje diciendo "Esta fila contiene datos incorrectos, debe corregirlos", cuando en realidad en esas tablas sí está permitido que las estaciones no estén ordenadas. Se ha eliminado el mensaje de error incorrecto.

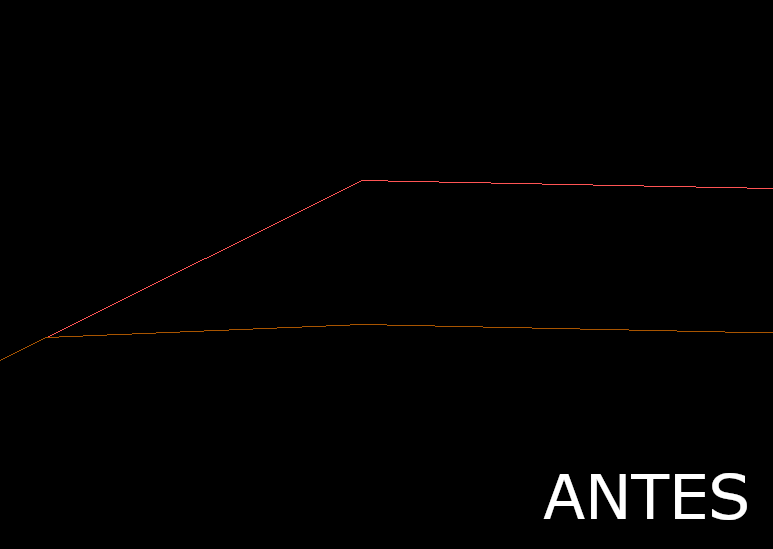

- Cambio en construcción de subrasante bajo talud de firme en caso de berma nula en algunos casos
- Volver ↑.
- Se ha cambiado el criterio de construcción de la subrasante en la zona bajo el talud de firme cuando la berma es nula en tramos de tipo carretera con criterio de subrasante "Paralelo a la calzada" y en tramos de tipo urbana: antes en esa zona se aplicaba la pendiente de la berma; ahora en esa zona la pendiente de subrasante es en prolongación de la subrasante construida hasta ese punto.
-
- Corregida construcción incorrecta de explanada en versión Curva Masa de México
- Volver ↑.
- En algunos casos se construía mal la explanada (capa subyacente) en la versión de México en trabajos con normativa Curva Masa. Se ha corregido.
-
- Ajustados algunos datos por defecto al importar de Curva Masa
- Volver ↑.
-
Se han ajustado algunos datos por defecto del tramo al importar datos del programa Curva Masa (versión México):
- Punto de control de las cunetas = 0
- Interpolación lineal de geología, desmontes y terraplenes = activada
- Criterio de peraltes = Positivo hacia afuera y hacia arriba (¡ATENCIÓN!: se cambia la configuración del programa, afecta a todos los trabajos)
- Considerar siempre terraplén en tierra vegetal= activado
- Unir subrasante y talud= activado
- Pies de talud = Hasta terreno natural (tanto en desmonte como en terraplén)
- Criterio de subrasante = Paralela a la plataforma
- Prolongación de subrasante en cuneta = desactivado
- Arreglada falta de generación de marcas de rasante al capturar intersección en tramos de urbana
- Volver ↑.
- Cuando se consultaba la intersección entre un tramo de urbana y otro de carretera, en el tramo de carretera no se añadía la marca en rasante; se ha corregido.
- Arreglado error en rotulación de medición de explanadas en planos transversales de ferrocarril
- Volver ↑.
- En los tramos de ferrocarril, al imprimir planos de transversales, las mediciones mostradas para las explanadas estaban desplazadas una capa (la primera capa mostraba mediciones nulas; la segunda capa mostraba las mediciones de la primera; la tercera, las de la segunda; y así sucesivamente). Se ha corregido.

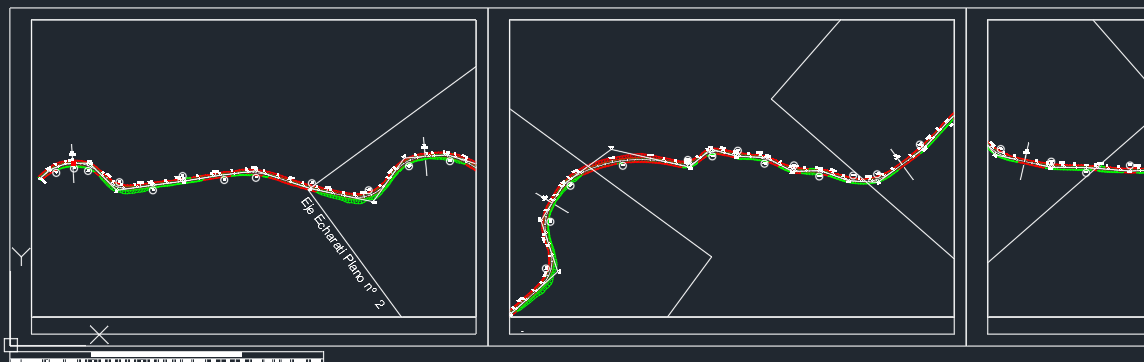

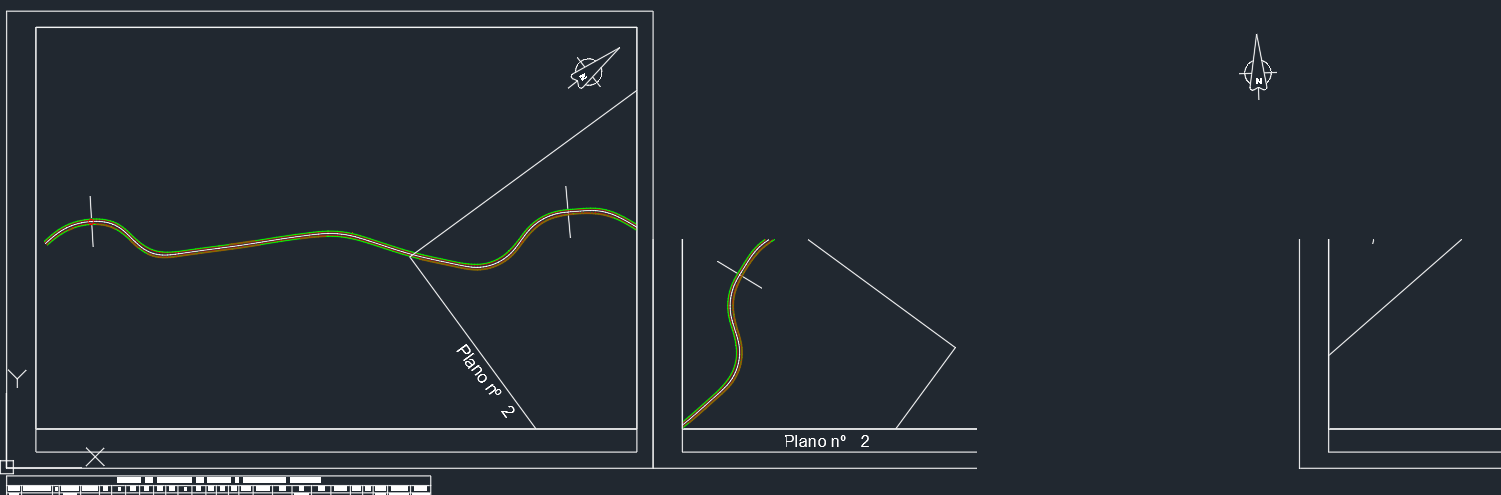

- Corregido recorte incorrecto en generación de planos de planta en DXF con cuadros de curvas en versión Peruana
- Volver ↑.
- En la versión Peruana los planos de planta en DXF se recortaban incorrectamente cuando se incluían los cuadros de curvas. Se ha corregido.
-
ANTES -
AHORA - Solventada rotura al exportar a formato XML de CLIP tramos y trabajos generados con la versión de México usando Normativa Curva Masa
- Volver ↑.
- Rompía la exportar a formato XML de CLIP tramos y trabajos generados con la versión de México usando Normativa Curva Masa. Se ha corregido.

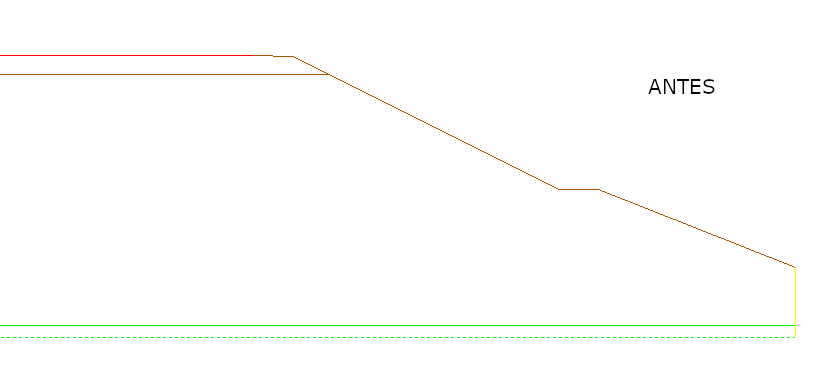

- Corregido cálculo de cota incorrecto en talud de terraplén con bermas y terreno incompleto
- Volver ↑.
- Cuando en un talud de terraplén de tipo talud con bermas el terreno es incompleto, la cota calculada para el punto final del talud era incorrecta. Se ha corregido.
-
- Revisada medición de superficie de taludes de terraplén con cuña de afinamiento
- Volver ↑.
- En los taludes de terraplén de tipo cuña de afinamiento la medición de la superficie de la rama de la cuña se asignaba como talud de terraplén inferior para los taludes izquierdos y como talud de terraplén superior para los taludes derechos. Se ha unificado, y ahora esa superficie se asigna a la medición de superficie de talud de terraplén superior en ambos casos.
- Cambio de texto en elementos asociados a catálogo
- Volver ↑.
-
Se han cambiado los siguientes textos:
- Talud tipo por Talud de catálogo
- Tipo de talud por Talud de catálogo
- Tipo de firme por Firme de catálogo
- Def. muro por Muro de catálogo
- Tipo de barrera por Barrera catálogo
- Identificación de vehículo tipo por Vehículo de catálogo
- Añadido mensaje de advertencia en la generación de saneos con datos insuficientes
- Volver ↑.
- Se ha añadido un mensaje de advertencia al intentar generar un terreno de saneo (o crear un terreno de saneo nuevo) si en el tramo no hay terreno activo en el tramo. Antes el programa rompía en esa situación, ahora se muestra el mensaje de aviso y no se realiza la generación (se crea el terreno de saneo si se está creando uno nuevo, pero no se generan perfiles).
- Arreglada rotura al generar saneo en algunos casos
- Volver ↑.
- En algunas situaciones el programa rompía la generar perfiles de saneo. Se ha corregido.
- Corregida habilitación de campos en edición de línea 3D de taludes
- Volver ↑.
- En el diálogo de edición de línea 3D de un talud ajustado a 3D la habilitación del campo Z de los puntos de la línea al añadir puntos a la tabla era incorrecta. Se ha corregido.
