Novedades versión 1.29.131.442 a versión 1.29.133.444

system_update_alt   Actualizar programa

history   Acceder al histórico de novedades.

Resumen de novedades

  1. Añadida opción de fresado en refuerzo de firme de carretera sin ajuste de rasante. (+ info).
  2. Añadida opción para sombrear las capas de firme definidas en transversal (+ info).
  3. Mejorado tiempo de cálculo en generación de sobreanchos (+ info).
  4. Añadido scroll mediante rueda del ratón en varias tablas (+ info).
  5. Corregido error de cálculo en la sección de ferrocarril con vías en prolongación (vía en placa). (+ info).
  6. Añadida limitación al valor del sobreancho generado en carreteras utilizando la versión de Perú. (+ info).
  7. Mejorado cálculo de sobreanchos asociados a una curva en planta. (+ info).
  8. Corregida duplicidad de claves en el catálogo de cunetas (+ info).
  9. Arreglado problema de datos incompletos en exportación a LandXML superficies (opción Surfaces) (+ info).
  10. Se evita la rotura del programa al pasar a rasante una línea característica sin puntos (+ info).
  11. Solucionada pérdida de información de la asignación de cunetas al importar de otro TRB (+ info).
  12. Se vuelve a permitir ampliar un perfil del terreno cuando tiene un único punto (+ info).
  13. Corregida pérdida de geología por estratos al copiar un eje (+ info).
  14. Corregida pérdida de datos de rasantes de muro al copiar un eje (+ info).
  15. Ajustes en generación de sobreanchos para Perú en caso de ovoide triple (+ info).
  16. Corrección en listado de replanteo de perfiles cuando existen límites (+ info).
  17. Ajustada posición de sombreados de diagrama MT en DXF (+ info).
  18. Resuelto problema con textos de planos de transversal al cambiar de versión. (+ info).

Información detallada

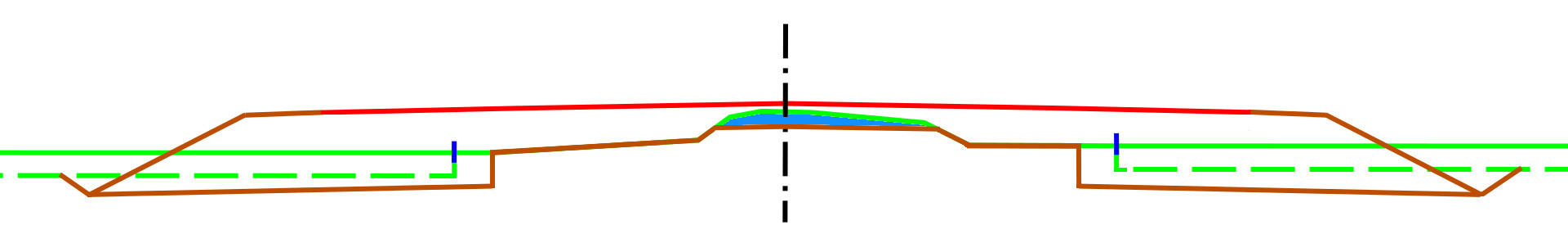

Añadida opción de fresado en refuerzo de firme de carretera sin ajuste de rasante.
Volver ↑.
Se ha añadido la posibilidad de definir un espesor máximo de fresado a la hora de realizar un refuerzo de firme de carretera para cajeo sin ajuste de rasante.
Puede acceder a la documentación completa de esta nueva opción pulsando aquí live_help.
NOV_1_29_133_444_001

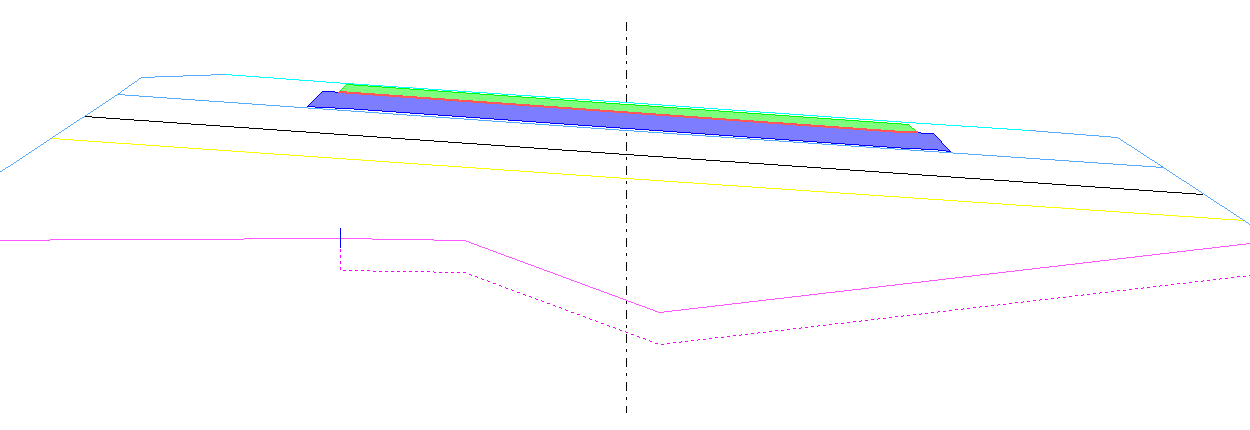

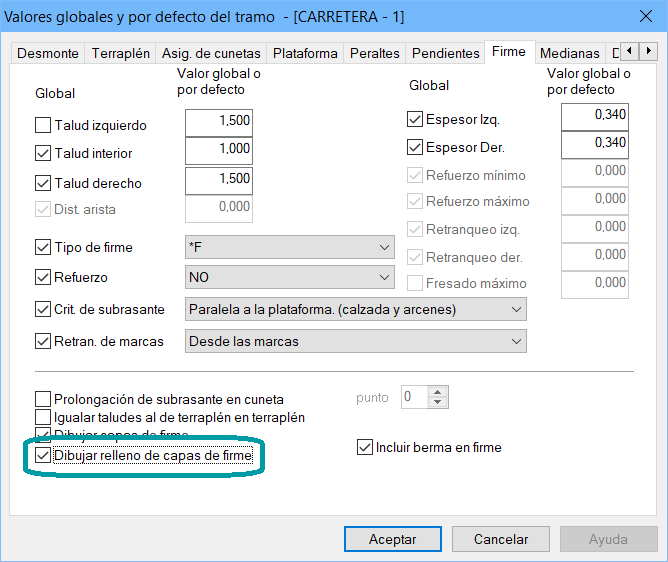

Añadida opción para sombrear las capas de firme definidas en transversal
Volver ↑.
En los datos globales del tramo de tipo Carretera, en la pestaña Firmes, se ha añadido una opción para indicar si se desean sombrear las diferentes capas definidas en el paquete de firme, tanto en la vista como en los planos de transversal.

Si está marcado, se visualizan los sombreados de las capas (en vista y en planos); si está desmarcado, no.
NOV_1_29_133_444_002_02
NOV_1_29_133_444_002_01
NOTAS:
- El resto de firme no se sombrea.
- Deshabilitado si está desmarcado el indicador Dibujar capas de firme.

Mejorado tiempo de cálculo en generación de sobreanchos
Volver ↑.
Se ha optimizado la generación automática de sobreanchos, reduciendo a casi la mitad el tiempo de cálculo de los mismos.

Añadido scroll mediante rueda del ratón en varias tablas
Volver ↑.
Se ha añadido la posibilidad de hacer scroll vertical mediante la rueda del ratón en las diferentes tablas de la aplicación.

Corregido error de cálculo en la sección de ferrocarril con vías en prolongación (vía en placa).
Volver ↑.
Desde la versión 1.29.123.421 se calculaban de manera incorrecta las secciones de ferrocarril cuando se marcaba la casilla de vías en prolongación (vía en placa). Se ha corregido.
NOV_1_29_133_444_026

Añadida limitación al valor del sobreancho generado en carreteras utilizando la versión de Perú.
Volver ↑.
Para la versión de Perú, se ha añadido en la generación de sobreanchos la limitación para no aplicar sobreanchos a las curvas inferiores a 0.40 metros (antes se usaba el límite de 0.60 metros indicado por la AASHTO).

Mejorado cálculo de sobreanchos asociados a una curva en planta.
Volver ↑.

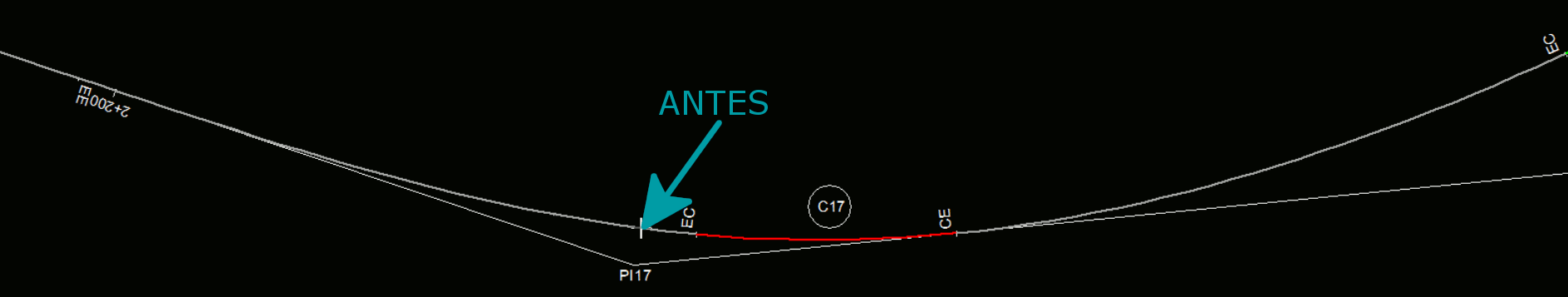

Antes los sobreanchos asociados a una curva eran el sobreancho izquierdo y derecho existentes en la estación del vértice (PI) de esa curva, siendo el vértice el punto de intersección de las dos tangentes en los extremos de las clotoides de radio mayor (infinito, salvo en caso de ovoides). Este modo de cálculo hace que, en aquellas situaciones en las que la estación del vértice de la curva se sitúa fuera del arco circular de la misma (situación que puede darse si las clotoides no son simétricas), el sobreancho sea menor que el existente en el arco circular, ya que se toma en la zona de transición de sobreanchos.

Para evitar estas situaciones, ahora los sobreanchos asociados a una curva se toman en la estación del punto medio del arco circular de dicha curva.

Este nuevo cálculo se emplea en los siguientes reportes:
  • Tabla de curvas de los planos de planta y de longitudinales completos (en la versión de Perú).
  • Archivo *.TCV (en la versión de Perú, en el árbol de trabajo, botón derecho sobre el nodo del tramo → ExportarFichero de tabla de curvas...
NOV_1_29_133_444_028

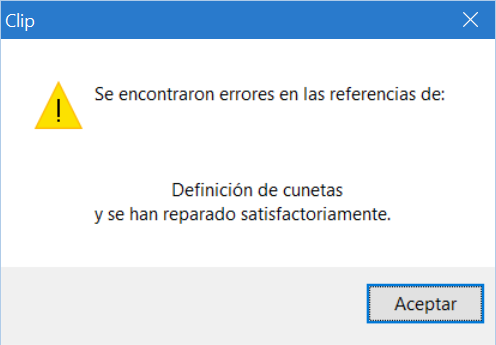

Corregida duplicidad de claves en el catálogo de cunetas
Volver ↑.
En algunos trabajos, especialmente aquellos que han sido guardados con la versión 1.29.130.437, en el catálogo de cunetas existe una duplicidad en las claves internas de las cunetas que hace que el programa no las pueda diferenciar en sus cálculos. Al abrir esos trabajos con esta versión, el programa lanzará un mensaje indicando que se ha corregido la duplicidad de claves.

Se aconseja revisar manualmente la asignación de cunetas en los trabajos en los que aparezca este mensaje para asegurarse de que es la esperada o reasignar aquellas que no lo sean.
NOV_1_29_133_444_029

Arreglado problema de datos incompletos en exportación a LandXML superficies (opción Surfaces)
Volver ↑.
Al exportar a LandXML una superficie (en el Árbol de trabajo, botón derecho sobre el nodo del tramo → Exportar LandXML Superficies Surfaces), si una Breakline tenía muchos puntos la información quedaba cortada. Se ha corregido.
NOV_1_29_133_444_030_01
NOV_1_29_133_444_030_02

Se evita la rotura del programa al pasar a rasante una línea característica sin puntos
Volver ↑.
Cuando se intentaba pasar a rasante una línea característica que no tenía puntos, el programa rompía (opción invocada con botón derecho sobre el nodo de la línea característica en el tramo → Pasar a rasante...).
Ahora esta opción está deshabilitada si la línea carece de puntos.

Solucionada pérdida de información de la asignación de cunetas al importar de otro TRB
Volver ↑.
Desde la versión 1.29.130.437, al importar ejes de otro TRB (botón derecho sobre EDICIÓN DE TRABAJO Importar... → extensión *.trb), en los tramos importados se perdía la información referente a la asignación de cunetas. Se ha corregido.

Adicionalmente, se ha mejorado el método de importación: ahora si en el catálogo de cunetas del TRB existe alguna cuneta con los mismos datos que la asignada en el tramo importado, se utilizará esa cuneta; solo se crearán nuevas cunetas para aquellas cunetas asignadas en el tramo importado que no tengan equivalente en el catálogo del trabajo en el que se importa. Con esto se evita la duplicidad de cunetas que hacía que el tamaño del catálogo creciera exponencialmente con importaciones sucesivas.

Se vuelve a permitir ampliar un perfil del terreno cuando tiene un único punto
Volver ↑.
Desde la versión 1.29.130.438 no se permitía la ampliación de un perfil transversal del terreno si ese perfil tenía menos de dos puntos (en el árbol de trabajo, botón derecho sobre el nodo del tramo o botón derecho en la vista de transversal → Ampliar/Recortar...).

Se ha vuelto a permitir la ampliación de perfiles con un único punto: en estos casos se prolonga en horizontal.

Corregida pérdida de geología por estratos al copiar un eje
Volver ↑.
Al copiar un eje con su tramo o duplicar un tramo que tuviera definida geología por estratos, se perdían los datos de geología en el tramo copia. Se ha corregido.

Corregida pérdida de datos de rasantes de muro al copiar un eje
Volver ↑.
Al copiar un eje con su tramo o duplicar un tramo que tuviera definidas la cota de cimentación/coronación/arranque de talud de muro mediante rasante, se perdían los datos de las rasantes asociadas a ese muro en el tramo copia. Se ha corregido.

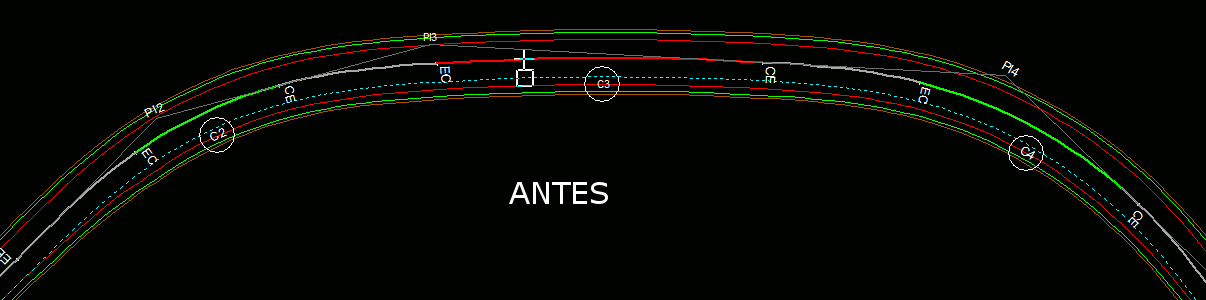

Ajustes en generación de sobreanchos para Perú en caso de ovoide triple
Volver ↑.
En la versión de Perú, en los casos de ovoide triple (tres curvas seguidas en el mismo sentido), si la curva intermedia no precisa sobreancho no se generaba correctamente el sobreancho (faltaban las entradas de tabla correspondientes al sobreancho nulo de esa curva). Se ha corregido.
NOV_1_29_133_444_036

Corrección en listado de replanteo de perfiles cuando existen límites
Volver ↑.
Cuando en la sección existe un límite, en el listado de replanteo de perfiles salían valores no deseados (opción invocada con botón derecho en el \iÁrbol de trabajo en el nodo del tramo → Replanteos Perfiles...). Se ha corregido.
NOV_1_29_133_444_037

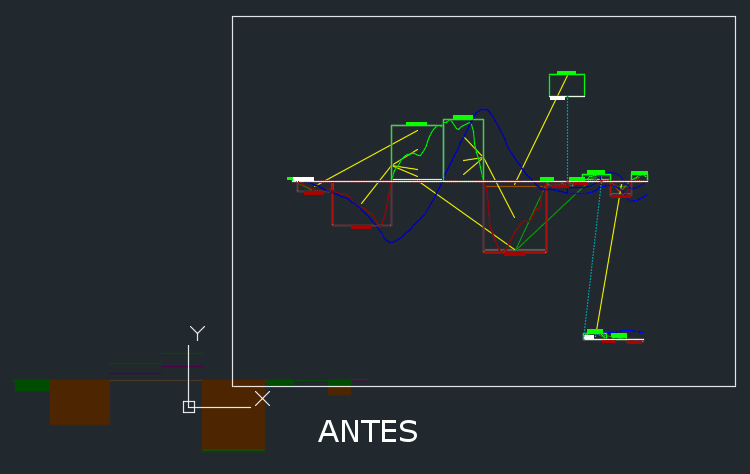

Ajustada posición de sombreados de diagrama MT en DXF
Volver ↑.
Se ha ajustado la posición de los sombreados del diagrama de movimiento de tierras en su salida a DXF (antes salían desplazados de su posición correcta).
NOV_1_29_133_444_038

Resuelto problema con textos de planos de transversal al cambiar de versión.
Volver ↑.
En algunas ocasiones la asignación de mediciones de los textos de los planos de transversal se estropeaba al cambiar de versión del programa. Se ha corregido este problema.
NOTA: los archivos cuyos textos se hayan estropeado en versiones anteriores deberán corregirse manualmente.
