Listado de mediciones de muros

El listado de medición de muros tiene el siguiente formato:

Cabecera

Número de página.

Fecha de generación del listado.

Título del listado = MEDICIÓN DE MUROS.

Subtítulo del listado: indicado por el usuario en el diálogo de generación de listado.

Indicador de consideración de áreas corregidas por curvatura.

Cuerpo

Un bloque por cada muro, formado por los siguientes datos:

Eje
Nombre del eje al que pertenece el muro listado.
Tramo
Nombre del tramo al que pertenece el muro listado.
Denominación
Denominación del muro: nombre identificativo del muro.
Def.muro
Definición de muro: sección tipo de muro a aplicar.
Esta.ini.
Estación inicial del muro.
Esta.fin
Estación final del muro.
L.Talud int.
Longitud del talud interior para cada estación listada.
Representada con línea azul en el Esquema.
L.Talud ext.
Longitud del talud exterior para cada estación listada.
Representada con línea morada en el Esquema.
S.Muro
Área del muro para cada estación listada.
Representada con sombreado gris en el Esquema.
S.Zapata
Área de la zapata para cada estación listada.
Representada con sombreado cian en el Esquema.
H.Muro
Altura de muro para cada estación listada, medida como diferencia entre la cota de coronación y la cota de cimentación.
S.Talud int.
Superficies del talud interior para cada estación listada.
Se muestran el valor parcial (superficie entre la estación listada y la estación anterior listada) y el valor acumulado desde la estación inicial del listado.
En la última fila de la tabla de cada muro se muestra el valor total de la medición de ese muro entre las estaciones inicial y final listadas.
S.Talud ext.
Superficies del talud exterior para cada estación listada.
Se muestran el valor parcial (superficie entre la estación listada y la estación anterior listada) y el valor acumulado desde la estación inicial del listado.
En la última fila de la tabla de cada muro se muestra el valor total de la medición de ese muro entre las estaciones inicial y final listadas.
V.Muro
Volúmenes del muro para cada estación listada.
Se muestran el valor parcial (volumen entre la estación listada y la estación anterior listada) y el valor acumulado desde la estación inicial del listado.
En la última fila de la tabla de cada muro se muestra el valor total de la medición de ese muro entre las estaciones inicial y final listadas.
V.Zapata
Volúmenes de la zapata para cada estación listada.
Se muestran el valor parcial (volumen entre la estación listada y la estación anterior listada) y el valor acumulado desde la estación inicial del listado.
En la última fila de la tabla de cada muro se muestra el valor total de la medición de ese muro entre las estaciones inicial y final listadas.

Resumen final

Resumen final de las mediciones de todos los muros listados (agrupados por tramos), con el siguiente formato:

Eje - Tramo
Eje y tramo al que pertenecen los muros listados a continuación.

Un bloque por cada muro, formado por los siguientes datos:

Denominación
Denominación del muro: nombre identificativo del muro.
S.Talud int.
Superficies del talud interior de ese muro entre las estaciones inicial y final listadas.
En la última fila de la tabla se muestra el valor total de la medición de todos los muros entre las estaciones inicial y final listadas.
S.Talud ext.
Superficies del talud exterior de ese muro entre las estaciones inicial y final listadas.
En la última fila de la tabla se muestra el valor total de la medición de todos los muros entre las estaciones inicial y final listadas.
V.Muro
Volúmenes del muro entre las estaciones inicial y final listadas.
En la última fila de la tabla se muestra el valor total de la medición de todos los muros entre las estaciones inicial y final listadas.
V.Zapata
Volúmenes de la la zapata entre las estaciones inicial y final listadas.
En la última fila de la tabla se muestra el valor total de la medición de todos los muros entre las estaciones inicial y final listadas.

Pie

No tiene.

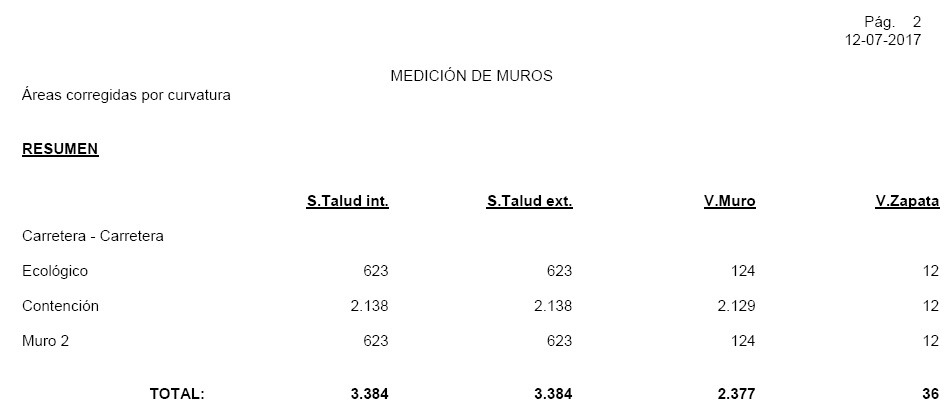

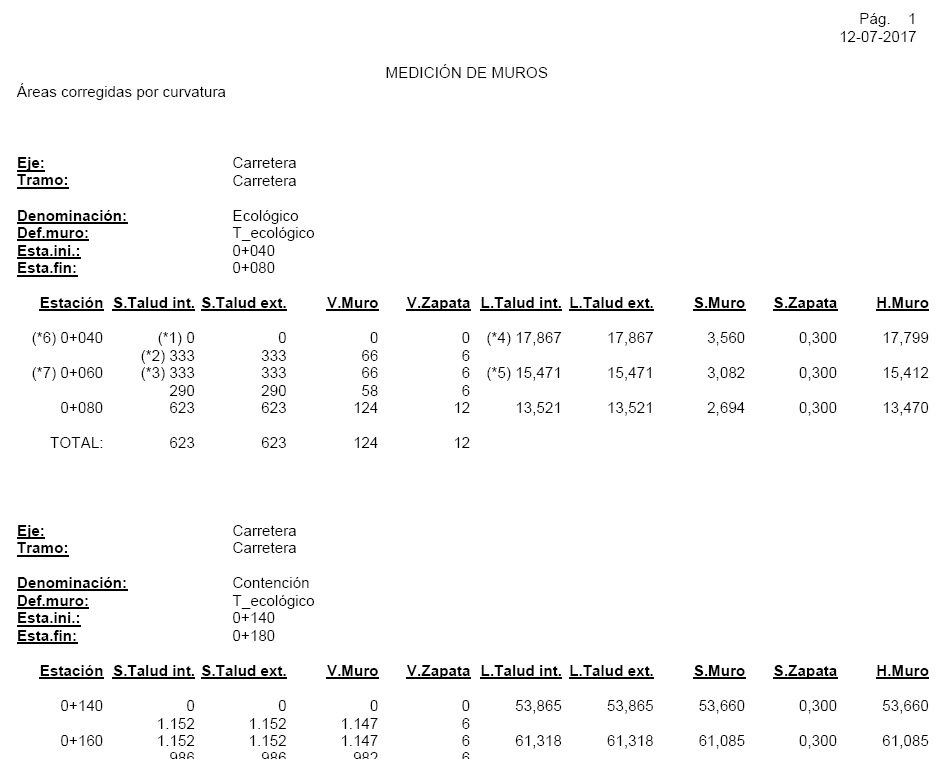

Ejemplo de muestra

LIS_MedicionMuros_0005

LIS_MedicionMuros_0006

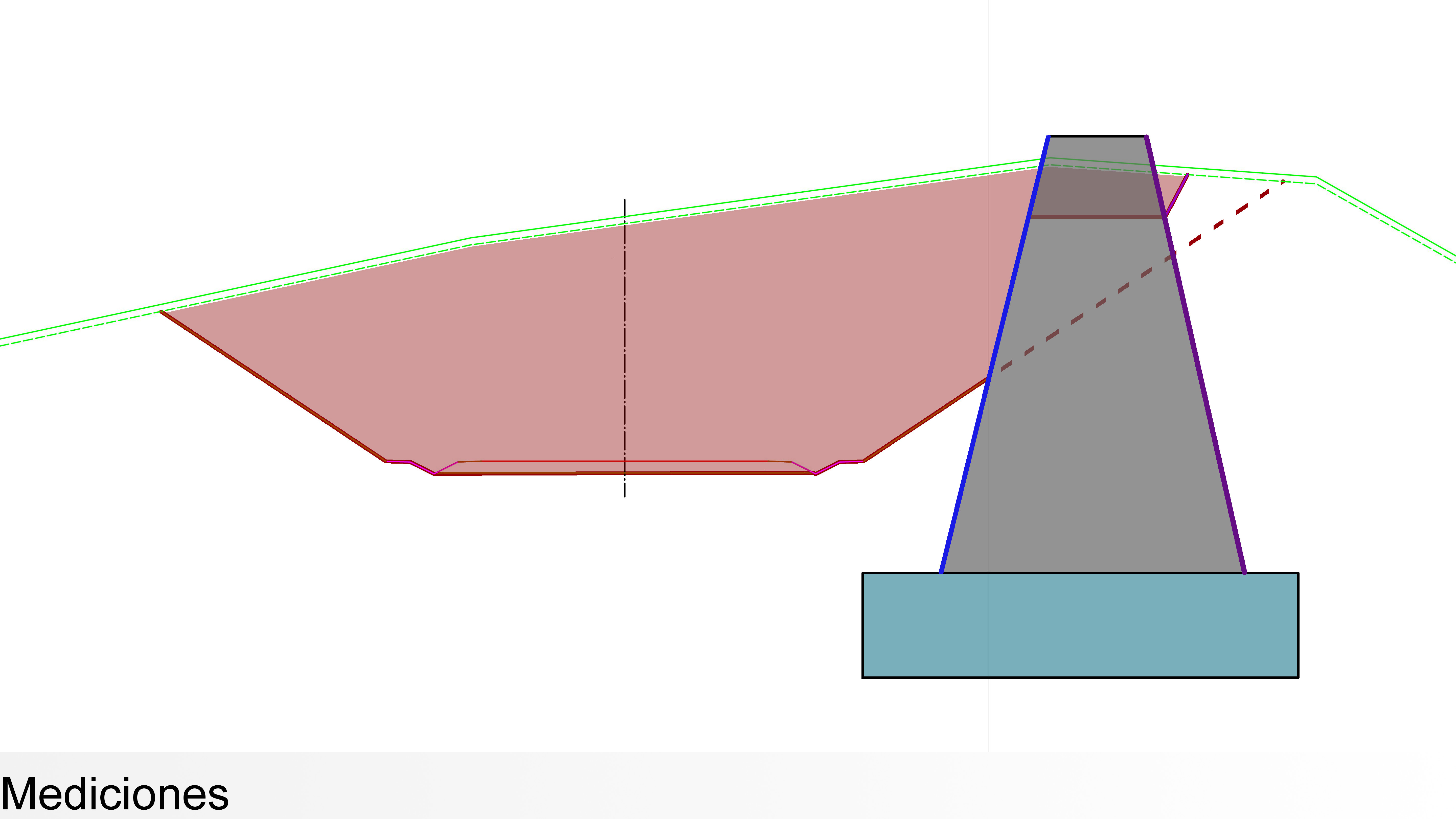

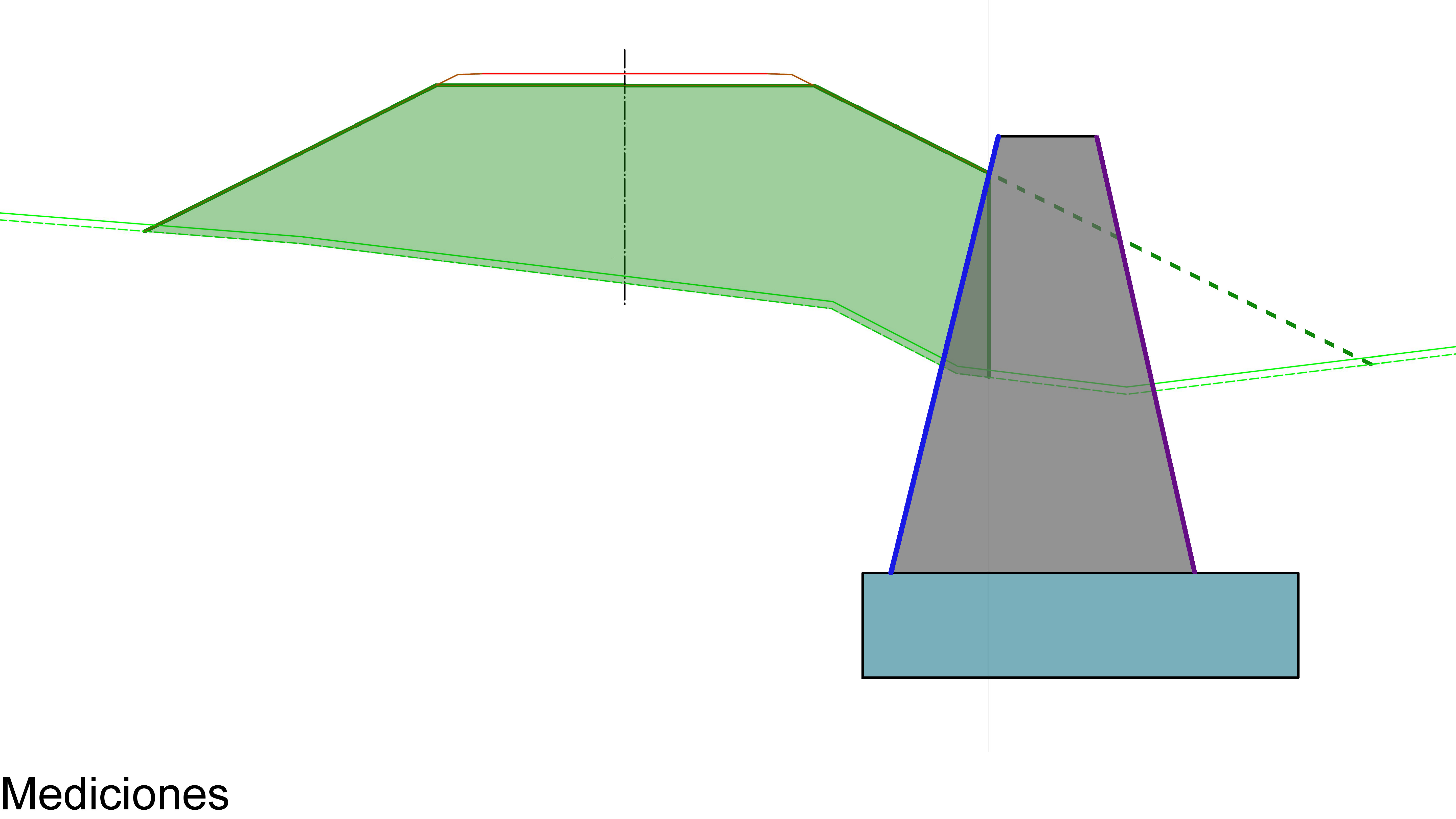

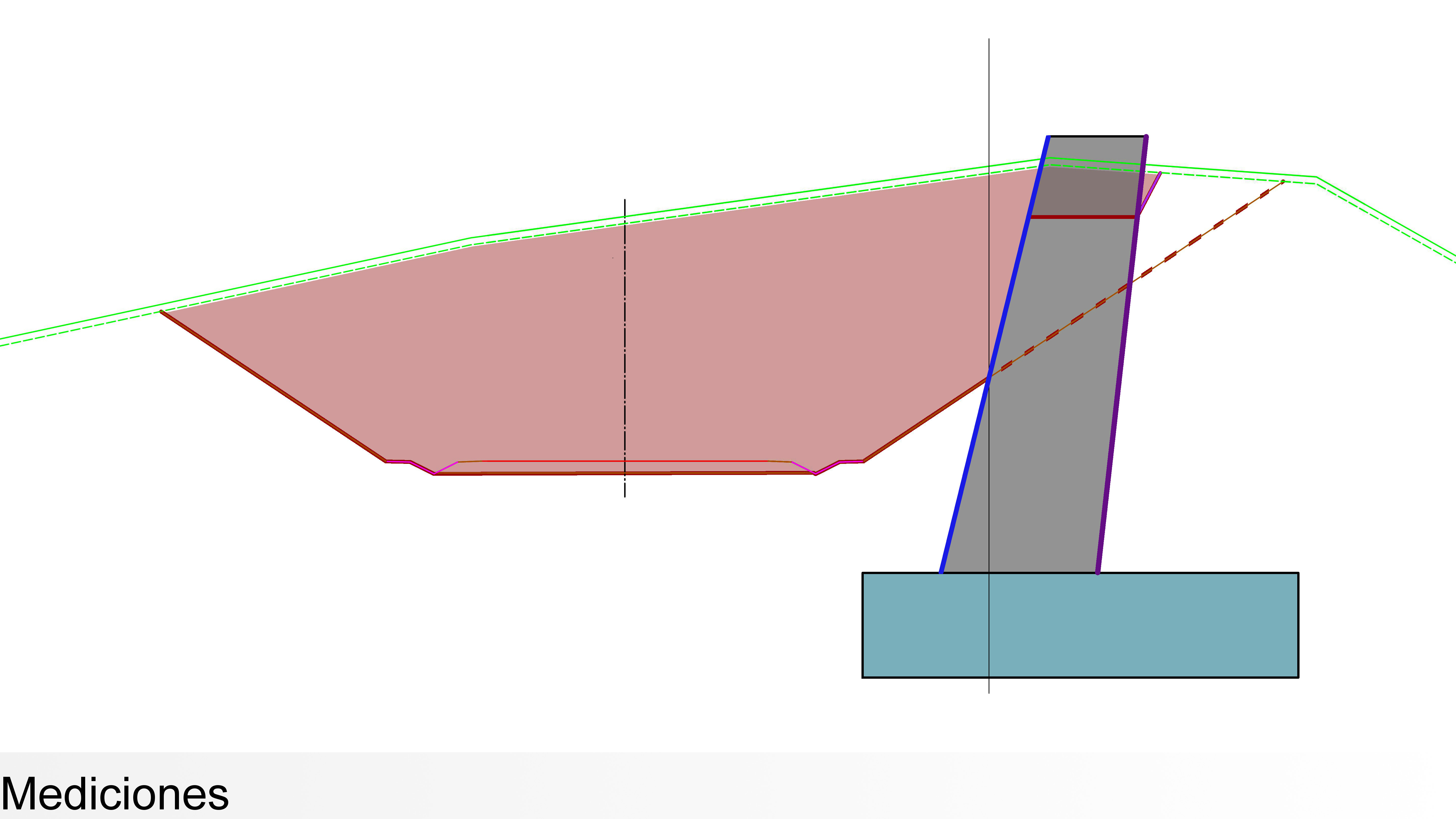

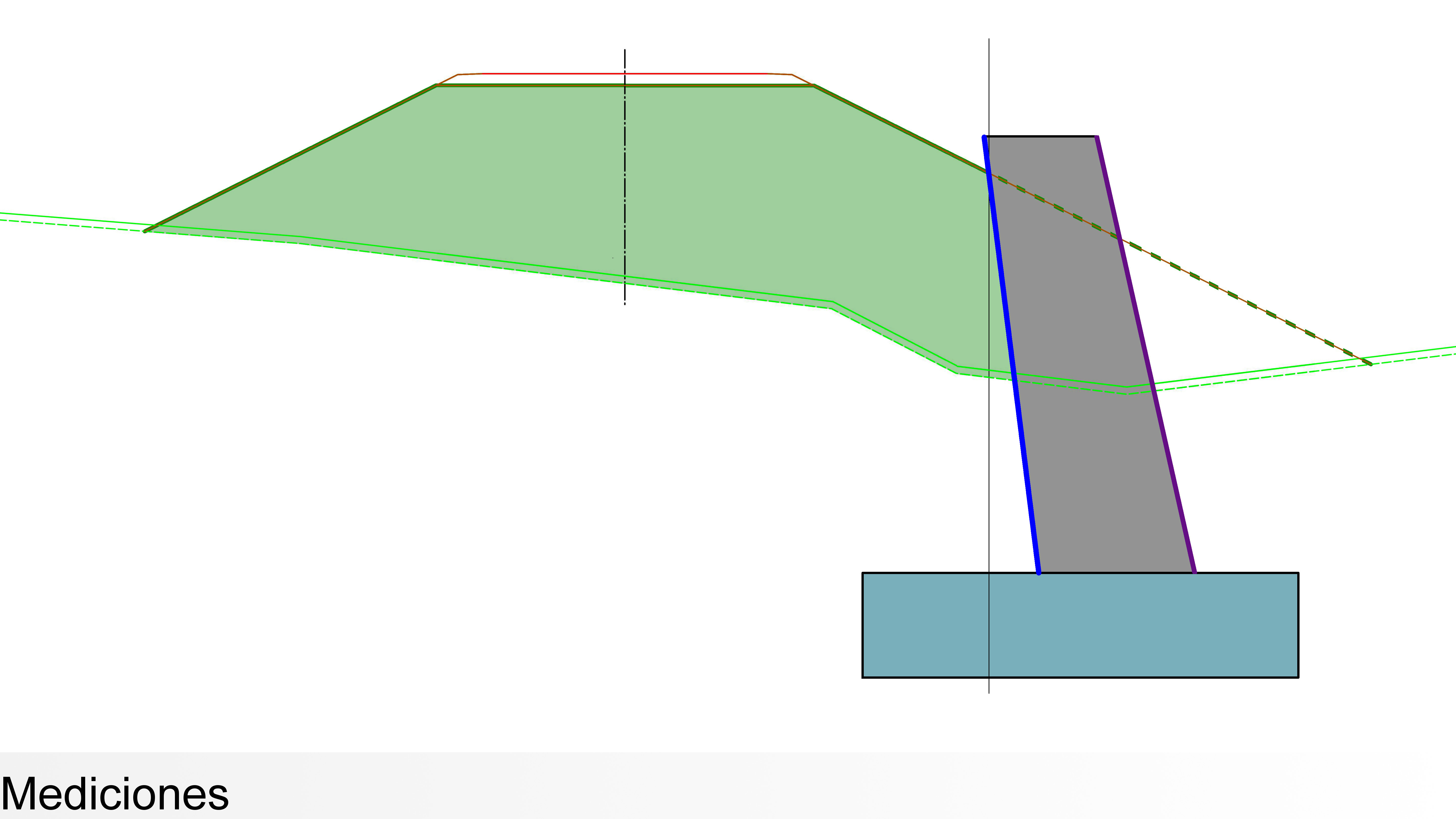

Esquema

LIS_MedicionMuros_0001 LIS_MedicionMuros_0002

LIS_MedicionMuros_0003 LIS_MedicionMuros_0004
