Formato de archivos .TRA

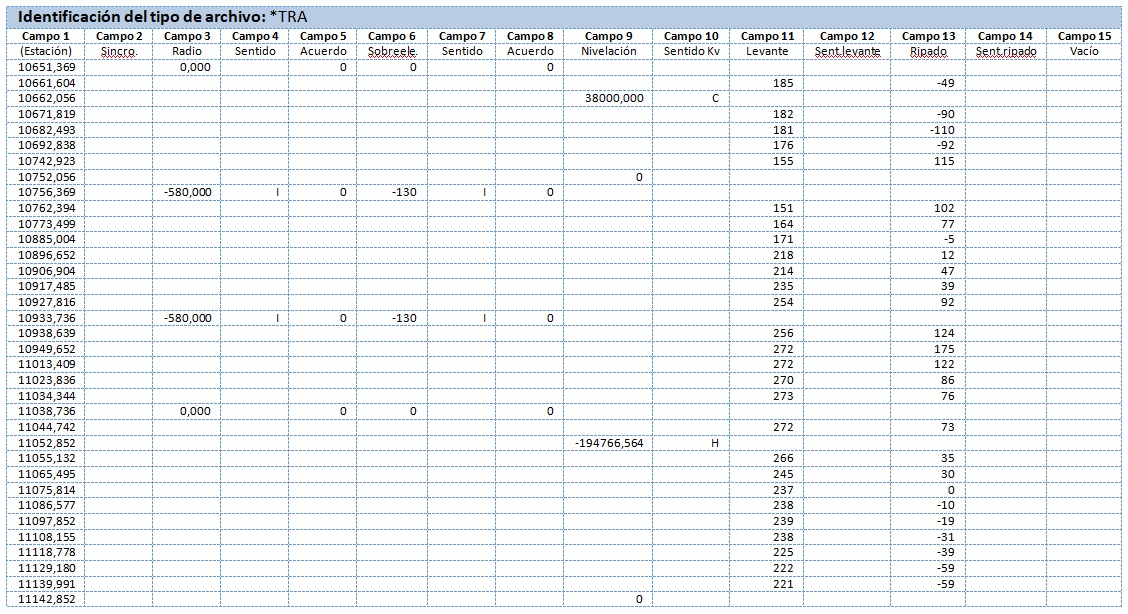

El archivo .TRA tiene el siguiente formato:
- Campo 1
- Estación.
- Campo 2
- Marca de sincronismo (siempre vacío).
- Campo 3
- Radio en planta en esa estación.
- Relleno solo si la estación corresponde a un punto singular en planta.
- Curva a izquierda, negativo; curva a derecha, positivo; recta = 0.
- Campo 4
- Sentido de la curva.
- Relleno solo si la estación corresponde a un punto singular en planta.
- Curva a izquierda = I; curva a derecha = D; recta = vacío.
- Campo 5
- Acuerdo en el tramo de enlace circular (siempre vacío).
- Campo 6
- Peralte.
- Relleno solo si la estación corresponde a un punto singular en planta.
- Curva a izquierda, negativo; curva a derecha, positivo.
- Campo 7
- Sentido de la curva.
- Relleno solo si la estación corresponde a un punto singular en planta.
- Curva a izquierda = I; curva a derecha = D; recta = vacío.
- Campo 8
- Acuerdo en el tramo de enlace circular (siempre vacío).
- Campo 9
- Nivelación.
- Relleno solo si la estación corresponde a un punto singular en alzado.
- Kv del acuerdo vertical en esa estación.
- Signo del acuerdo según lo indicado en el criterio de signos de nivelación.
- Campo 10
- Sentido del acuerdo vertical.
- Relleno solo si la estación corresponde a un punto singular en alzado.
- Acuerdo cóncavo (hondonada) = H; acuerdo convexo (cima) = C.
- Campo 11
- Levante de la vía (en milímetros enteros, truncando su valor).
- Relleno solo si la estación corresponde a un punto de campo.

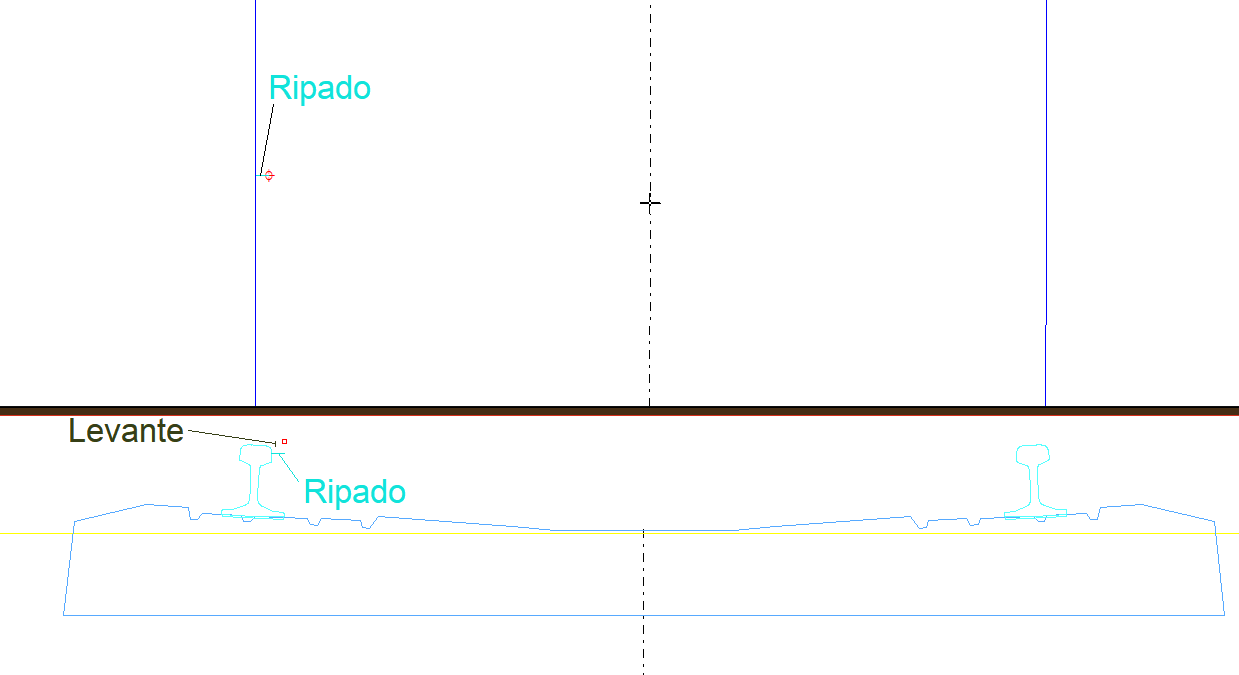

- Levante = Cota de carril - Cota de punto de campo - Decremento bajo rasante
- Campo 12
- Sentido del levante.
- Relleno solo si la estación corresponde a un punto de campo.
- Levante negativo (cota de punto menor que cota teórica) = -; levante positivo(cota de punto mayor que cota teórica) = +.
- Campo 13
- Ripado de la vía (en milímetros enteros, truncando su valor).
- Relleno solo si la estación corresponde a un punto de campo.
- Ripado = Distancia del punto de campo al eje - Distancia del eje al carril
- Signo del ripado según lo indicado en el criterio de signos de ripado.
- Campo 14
- Sentido del desplazamiento.
- Relleno solo si la estación corresponde a un punto de campo.
- Desplazamiento a la izquierda = I; desplazamiento a la derecha = D.
- Campo 15
- Desplazamiento vertical (siempre vacío).
- Separador decimal
- Coma.
- Separador de campo
- Tabulador.
- Singulares en planta: todos, aunque caigan fuera del rango de estaciones listado.
- Singulares en alzado: todos, aunque caigan fuera del rango de estaciones listado.
- Estaciones correspondientes a los puntos de campo introducidos por el usuario limitados por el rango de estaciones indicado por el usuario en el diálogo de exportación (solo se añaden aquellos puntos cuya proyección se sitúe en una estación entre la estación inicial y la estación final).
- Si un punto singular de alzado tiene su estación en el mismo metro que un punto singular de planta, ese punto singular en alzado no se incluye, y los datos de la rasante de ese singular obviado se asignan a la estación del punto singular en planta.
- Si un punto de campo tiene su estación en el mismo metro que un punto singular de planta o alzado, ese punto de campo no se incluye.
Cabecera
No tiene.
Cuerpo
Una fila por cada estación de la lista de estaciones.
Pie
No tiene.
Separadores
Lista de estaciones
Se incluyen las siguientes estaciones:
NOTAS:

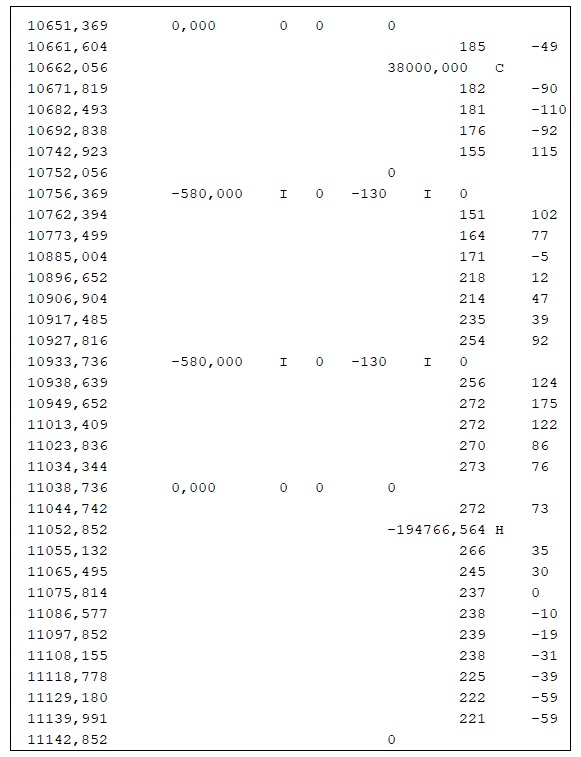

Ejemplo de muestra
Vea también
