Configurar planos transversales - Guitarra
Este cuadro de diálogo permite la definición de los parámetros para la representación de la guitarra de los perfiles de planos de transversal del tramo.
La guitarra puede estar formada por tantas bandas como sea necesario.

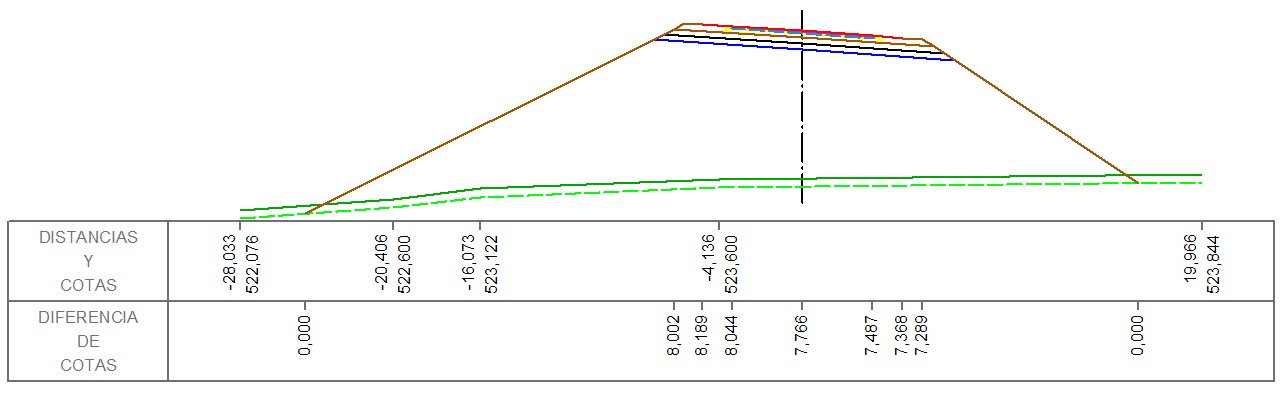

Los tipos de banda existentes son:
- Banda distancias y cotas: rotula las distancias y/o cotas de la línea indicada por el usuario en los puntos seleccionados por él.
- Banda diferencia de cotas: rotula la diferencia de cotas entre dos líneas indicadas por el usuario en los puntos seleccionados por él.
Estos valores se guardan en el trabajo, y se aplican al tramo desde el que se invoca.
- Lista de bandas
- Lista de bandas definidas en la guitarra.
- + Más información
- En la guitarra las bandas se sitúan en el mismo orden en el que están definidas en esta lista (la primera banda se sitúa bajo el perfil, la segunda bajo la primera, etc.).
- Añadir ...
- Añade una nueva banda al final de la lista de bandas.
- + Más información
- Al pulsar el botón se abre un diálogo para seleccionar el tipo de banda deseada:
- Banda distancias y cotas: rotula las distancias y/o cotas de la línea indicada por el usuario en los puntos seleccionados por él.
- Banda diferencia de cotas: rotula la diferencia de cotas entre dos líneas indicadas por el usuario en los puntos seleccionados por él.
- Eliminar
- Elimina la banda seleccionada en la lista de bandas.
- Subir
- Sube la banda seleccionada en la lista de bandas una posición.
- Bajar
- Baja la banda seleccionada en la lista de bandas una posición.
- Datos propios de la banda
- Estos datos son dependientes del tipo de banda:
General
Botones de acciones
Datos de la banda
