Visuales por distancia de parada

CON_VisualesPorDistanciaDeParada

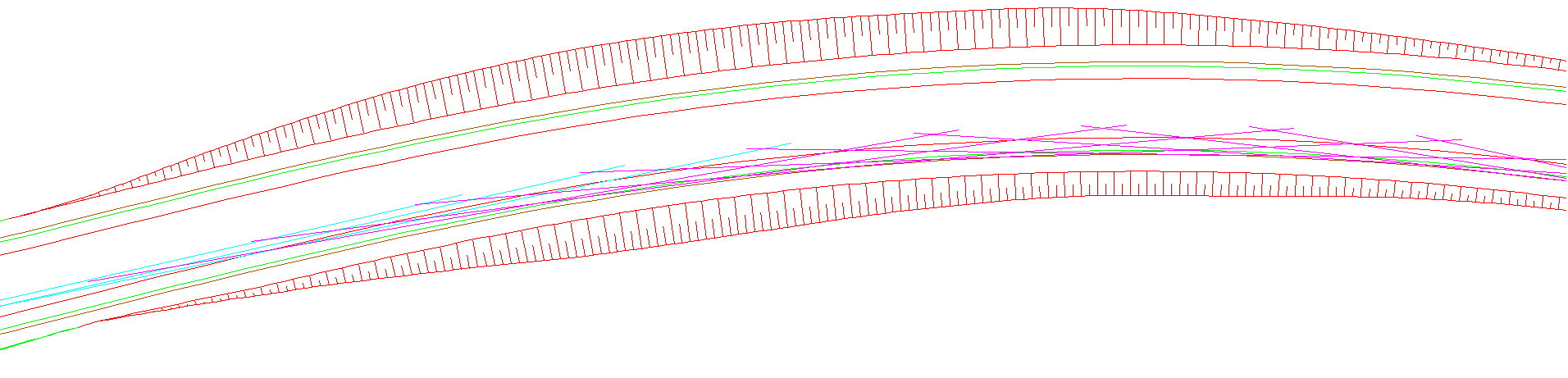

Una visual de estilo Visuales por distancia de parada genera una colección de líneas visuales correspondientes a cada una de las posiciones del observador calculadas.

Las posiciones del observador se calculan como estaciones equidistantes de la estación inicial definida y menores que la estación final (por ejemplo, para una estación inicial 1+000, estación final 1+325 e intervalo 100 se obtienen como posiciones de observador las estaciones [1+000, 1+100, 1+200 y 1+325]).

Para cada línea visual, la estación del objeto se obtiene sumando (o restando en caso de sentido inverso) a la estación del observador la distancia de parada necesaria en esa estación según Normativa.

Con esos datos se realiza el cálculo de la visual para determinar la distancia de visibilidad disponible en esa estación del observador.

A continuación se compara esa distancia de visibilidad disponible con la distancia de parada necesaria en esa estación según Normativa para decidir la pluma con la que se representa la línea visual.
