Ortofoto
Descripción

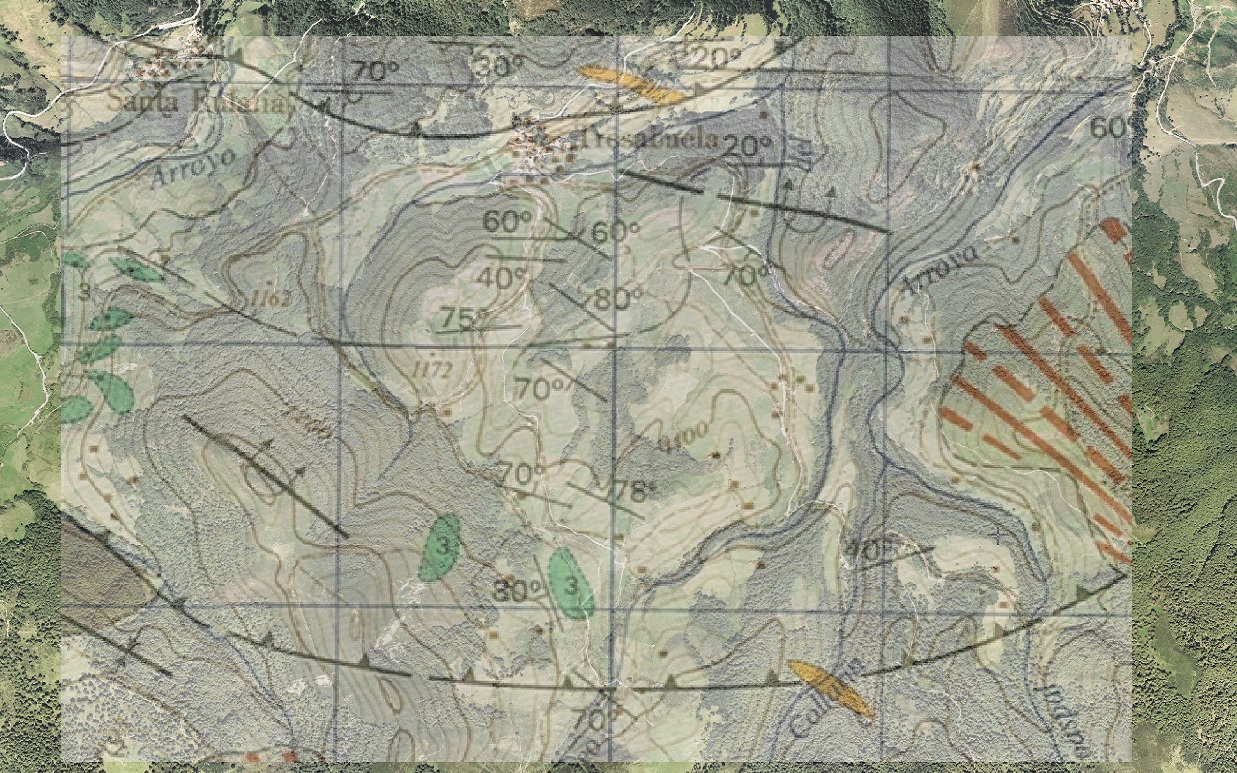

Una Ortofoto, en sentido estricto, es una imagen aérea de una zona de la superficie terrestre en proyección ortogonal.
No obstante, en el programa se gestiona bajo esta denominación cualquier imagen que se desee mostrar en la vista de planta.
NOTA: el trabajo no guarda la información de la imagen, sino sólo la ruta absoluta donde se ubica la misma en el ordenador en el momento de su carga. Por lo tanto, si el archivo de imagen al que se hace referencia no existe, la ortofoto se elimina del trabajo y debe cargarse nuevamente usando la nueva ubicación.
Formatos
Pueden cargarse multitud de formatos de imagen. El listado completo de formatos pude consultarse aquí.
También es posible realizar la descarga archivos de servidores de imágenes, tanto WMS como WMTS o TMS.
Si no se desean descargar los archivos de ortofotos, puede optarse por activar la navegación con ortofotos facilitadas por un servidor de imágenes, tanto WMS como WMTS o TMS.
Posicionamiento
Si el archivo de la imagen contiene información sobre su georreferenciación o tiene asociado un archivo adicional con esa información, el programa la carga automáticamente en su posición.
En caso contrario, al cargarla se abre el diálogo de georreferenciación de ortofotos para que el usuario defina la posición de la imagen en la vista de planta.
Representación
La ortofoto se pinta siempre debajo de los elementos del proyecto (ejes, bases y cartografía) y encima de los modelos digitales del terreno.
Cada ortofoto se pinta encima de la que tiene inmediatamente encima en el árbol de trabajo (en el árbol las ortofotos se disponen en el orden en que han sido cargadas en el trabajo).
A cada ortofoto se le puede dotar individualmente de transparencia para permitir visualizar los elementos que quedan bajo ella (modelos digitales u otras ortofotos).
También se le puede dar una atenuación que facilita la visualización de los elementos que quedan sobre ella (ejes, bases o cartografía).
Dudas y problemas
¿Dificultades con este tema? Consulte nuestro apartado de preguntas frecuentes .
