Listado de zonas de adelantamiento

Aplicable sólo a la versión de España - Normativa 3.1 - I.C. (2016).

El estudio se realiza siempre en ambos sentidos, independientemente del sentido seleccionado en el diálogo del estudio de visibilidad de adelantamiento.

Accesos:

• desde el Árbol del trabajo, botón derecho sobre el nodo del tramo → Informes → Estudio de visibilidad → Visibilidad de adelantamiento ... → Imprimir zonas de adelantamiento
• desde el menú superior de Tramo → Informes → Estudio de visibilidad → Visibilidad de adelantamiento ... → Imprimir zonas de adelantamiento

El listado de zonas de adelantamiento tiene el siguiente formato:

Cabecera

Nombre del tramo desde el que se invoca el estudio.

Número de página.

Fecha de generación del listado.

Título del listado = LISTADO DE ZONAS DE ADELANTAMIENTO.

Subtítulo del listado: indicado por el usuario en el diálogo de generación de listado.

Banda de recorrido.

Línea de referencia.

Distancia a la referencia del observador del estudio.

Altura del observador del estudio.

Distancia a la referencia del objeto del estudio.

Altura del objeto del estudio.

Despeje del estudio.

Referencia izquierda del espeje del estudio.

Referencia derecha del espeje del estudio.

Definición de las zonas de incumplimiento:

• Exterior izquierda
• Interior izquierda
• Interior derecha
• Exterior derecha

Estación 1 del estudio.

Estación 2 del estudio.

Hipótesis inicial del estudio.

Intervalo entre estaciones del listado.

Velocidad de cálculo del estudio.

Cuerpo

Una fila por cada estación:

Estación

Estación en la que está situado el observador.

Permitido Dir.

Indica si en esa estación en sentido directo (objeto en una estación mayor que la estación del observador) se cumplen las condiciones para el adelantamiento (en cuyo caso se indica con SI) o no (NO).

Permitido Inv.

Indica si en esa estación en sentido inverso (objeto en una estación menor que la estación del observador) se cumplen las condiciones para el adelantamiento (en cuyo caso se indica con SI) o no (NO).

Permitido Amb.

Indica si en esa estación tanto en sentido directo como inverso se cumplen las condiciones para el adelantamiento (en cuyo caso se indica con SI) o no (NO).

Pie

No tiene.

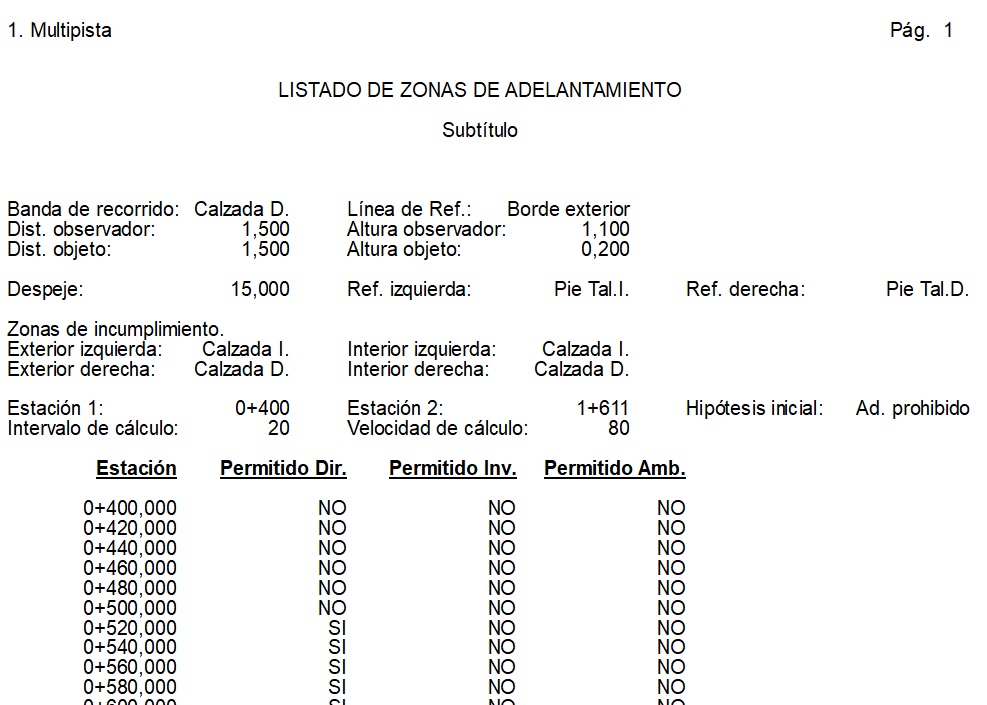

Ejemplo de muestra

Vea también

Estudio de visibilidad de adelantamiento
