Novedades versión 1.29.174.50500 a versión 1.29.174.50600
system_update_alt Actualizar programa
history Acceder al histórico de novedades.
Resumen de novedades
- Revisada exportación de modelo de la vista 3D a formato DXF (+ info).
- Añadidas superficies de plataforma a exportación de modelo 3D de multipista (+ info).
- Mejoras sustanciales en representación de planos de transversales: guitarras, guardado y más (+ info).
- Mejorada generación automática de anchos de bandas multipista (+ info).
- Resuelto problema al editar rasante en tramos multipista procedentes de tramos urbana (+ info).
- Arreglada generación de imagen de vista 3D (+ info).
- Solventado problema de edición de catálogo de firmes multipista (+ info).
- Arreglo en apertura de archivos con tramos multipista en mal estado (+ info).
- Revisada exportación de perfiles a formato PUN de tramos multipista (+ info).
- Solucionado problema en entronque de terrenos en tramos distintos a carretera (+ info).
- Mejorada herramienta de conversión de urbana a multipista (+ info).
- Revisado cálculo de mediciones cuando existen secciones inválidas (+ info).
- Solucionado problema al exportar a modelo 3D carriles de ferrocarril (+ info).
- Revisada serialización de dato de sobreelevaciones iguales a izquierda y derecha (+ info).
- Mejorada importación XML de tabla de marcas viales longitudinales (+ info).
- Ajustada exportación de cunetas en formato LandXML (CrossSections) para tramos de canal (+ info).
- Revisada exportación de modelo de la vista 3D a formato DXF
- Volver ↑.
- La exportación del modelo de la vista 3D a formato DXF no se realizaba en coordenadas absolutas. Se ha corregido.
- Añadidas superficies de plataforma a exportación de modelo 3D de multipista
- Volver ↑.
- En la opción Tramo → Exportar → Modelo 3D faltaban en la combo "Superficies" los elementos "Plataforma izquierda" y "Plataforma derecha". Se han añadido.
- Mejoras sustanciales en representación de planos de transversales: guitarras, guardado y más
- Volver ↑.
-
-

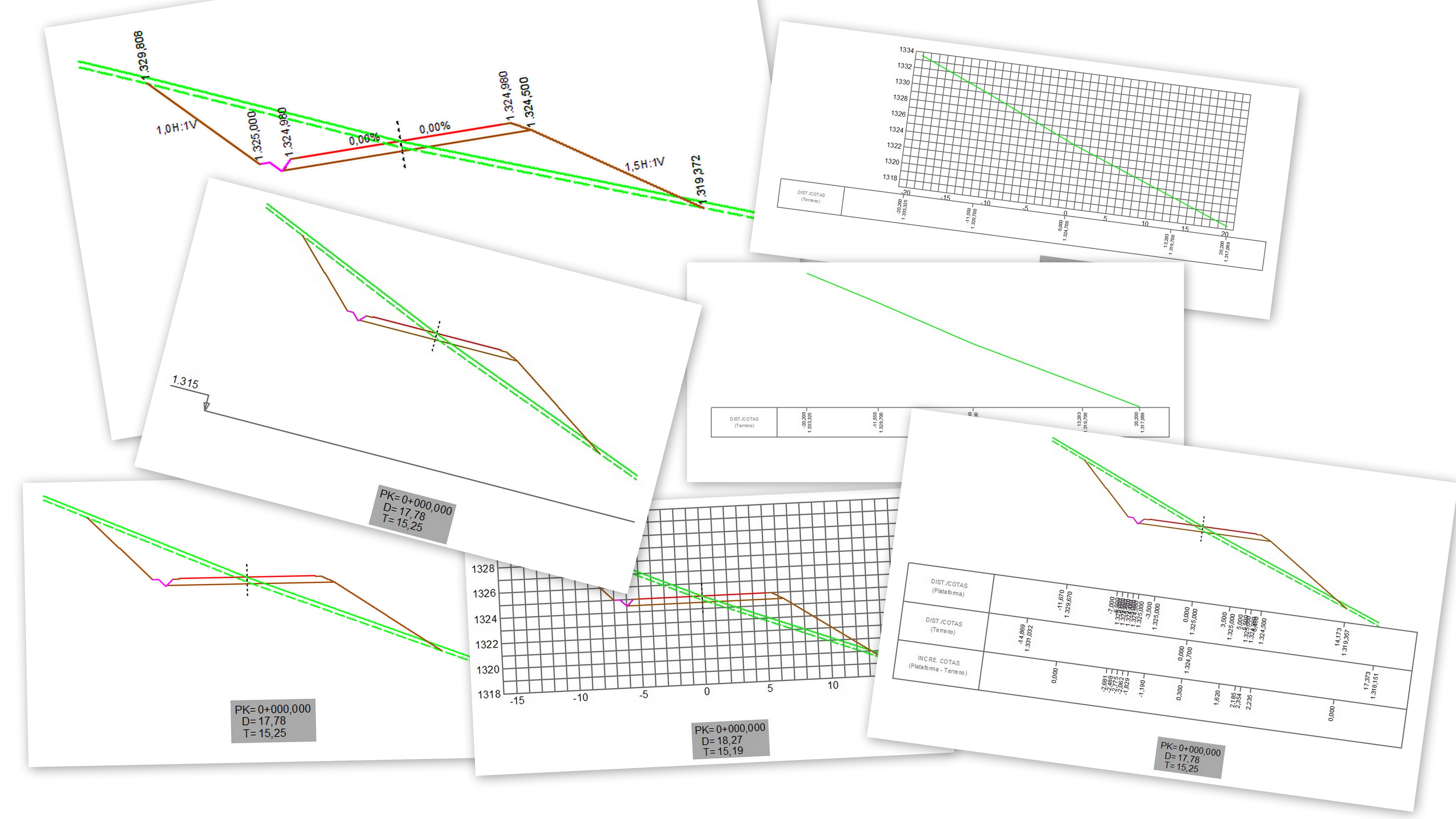

Presentamos la nueva configuración de planos de secciones transversales, que ofrece mejoras importantes en la definición de los planos de transversal.
Este nueva configuración permite al usuario definir sus propias guitarras para cada perfil de los planos de transversal, compuestas por diferentes bandas que el propio usuario puede ordenar.
Se ha añadido también la posibilidad de rotular los taludes.
Se unifica en una única opción la definición de planos de secciones, planos de sólo terrenos, planos de obras de drenaje, ...
Además, con el nuevo sistema las opciones de representación se definen a nivel de tramo y se guardan en el propio trabajo, por lo que es posible definir opciones diferentes para distintos tramos sin perderlas al terminar la sesión.
Existe la posibilidad de copiar la configuración definida en un tramo a otros tramos del trabajo.
Los usuarios pueden descargarse aquí plantillas de planos transversales predefinidas para importarlas en sus tramos y facilitarles el trabajo. También pueden crear sus propias plantillas y reutilizarlas en otros tramos o trabajos. En la misma página también pueden descargarse plantillas de definición de textos de planos transversales con fines similares.
NOTA: no se incluyen en las plantillas las configuraciones de elementos propios de un determinado tramo, como pueden ser sus explanadas, terrenos, etc., ya que no habrá equivalente en otro tramo. - Vea también
- Configurar planos transversales
- Catálogo de configuraciones de planos transversales
- Mejorada generación automática de anchos de bandas multipista
- Volver ↑.
- En tramos multipista, al generar automáticamente anchos de una banda apoyándose en un desplazado de otro eje, los anchos generados a veces se obtenía mal el ancho. Se ha corregido y se han añadido también las estaciones necesarias para considerar los quiebros de las bandas anteriores.
- Resuelto problema al editar rasante en tramos multipista procedentes de tramos urbana
- Volver ↑.
- A veces en un tramo multipista obtenido por conversión automática de un tramo urbana, si había explanadas definidas, el programa rompía al editar la rasante o realizar mediciones. Se ha corregido.
- Arreglada generación de imagen de vista 3D
- Volver ↑.
- La opción para generar una captura de la vista 3D en formato de imagen no creaba ningún archivo de imagen. Se ha corregido.
- Solventado problema de edición de catálogo de firmes multipista
- Volver ↑.
- Tras editar un firme en el catálogo de firmes multipista, los cambios realizados en las combos no se guardaban. Se ha corregido.
- Arreglo en apertura de archivos con tramos multipista en mal estado
- Volver ↑.
- Por causas desconocidas, en algunos trabajos se han encontrado tramos multipista obtenidos a partir de tramos urbana que estaban en mal estado y que provocaban la rotura del programa al abrir el TRB. Se han hecho las modificaciones necesarias para que abran esos trabajos y el usuario pueda eliminar el tramo erróneo y volver a obtenerlo sin problemas.
- Revisada exportación de perfiles a formato PUN de tramos multipista
- Volver ↑.
- Los archivos PUN de perfiles de tramos multipista implementados en la versión anterior contenían datos incorrectos. Se ha corregido.
- Solucionado problema en entronque de terrenos en tramos distintos a carretera
- Volver ↑.
- En los tramos que no eran de carretera, al invocar la opción de entronque de terreno el programa rompía. Se ha corregido.
- Mejorada herramienta de conversión de urbana a multipista
- Volver ↑.
- En algunos casos con explanadas, la generación de un tramo multipista a partir de un tramo urbana hacía que rompiera el programa. Se ha corregido.
- Revisado cálculo de mediciones cuando existen secciones inválidas
- Volver ↑.
-
Cuando en un tramo existe una sección inválida (por falta de terreno, de rasante u otro motivo que impida calcular la sección en esa estación), antes el programa consideraba que en dicha estación de cálculo cualquier medición (desmonte, terraplén, etc.) valía 0. Ahora deja de considerarse esa estación en el cálculo de mediciones.
Además, ahora también se incluyen las estaciones de los puntos singulares de la rasante como estaciones de cálculo para las mediciones. - Solucionado problema al exportar a modelo 3D carriles de ferrocarril
- Volver ↑.
- Desde la versión 1.29.153.479 (incluida) al exportar a modelo 3D no aparecían los objetos de los carriles de ferrocarril. Se ha corregido.
- Revisada serialización de dato de sobreelevaciones iguales a izquierda y derecha
- Volver ↑.
- En los tramos de ferrocarril, el valor del indicador de sobreelevaciones iguales a izquierda y derecha de los tramos de ferrocarril y túnel no se estaba guardando correctamente en el trabajo, por lo que al reabrir estaba descontrolado. Se ha corregido.
- Mejorada importación XML de tabla de marcas viales longitudinales
- Volver ↑.
- En la importación de la tabla de marcas viales longitudinales en formato XML de CLIP, si la referencia de una marca vial era Calzada interior izquierda o Calzada interior derecha se importaba incorrectamente como Eje. Se ha corregido
- Ajustada exportación de cunetas en formato LandXML (CrossSections) para tramos de canal
- Volver ↑.
- Al exportar a formato LandXML de tipo CrossSections los tramos de canal, faltaban los puntos de las cunetas. Se ha corregido.
