Novedades versión 1.29.153.479 a versión 1.29.153.480
system_update_alt Actualizar programa
history Acceder al histórico de novedades.
Resumen de novedades
- Añadida opción para adquirir terreno en las estaciones utilizadas en las mediciones (+ info).
- Añadida opción para poder cargar cartografías abiertas recientemente (+ info).
- Ampliada a listados de obra ejecutada la definición del número de decimales de mediciones (+ info).
- Mejorada importación de datos de ferrocarril de LandXML: sobreelevaciones (+ info).
- Cambiado formato de representación de la pendiente longitudinal de la rasante en listados de rasante de tramos de ferrocarril (+ info).
- Eliminada limitación de exceso de terreno al terreno activo en planos de transversales (+ info).
- Revisada denominación por defecto al crear plano de planta (+ info).
- Revisada medición de canales por barras (+ info).
- Solucionado problema de importación de archivos LAS y ESRI en versión anterior (+ info).
- Ajustada exportación a LandXML de CrossSections (+ info).
- Mejora en manejo de opción "Cambiar terreno" en vista de alzado (+ info).
- Revisada descarga de ortofotos de algunos servidores WMS (+ info).
- Revisados cálculo de distancia a bermas en algunas utilidades (+ info).
- Incluida opción para comprimir archivos IFC en ficheros IFCZIP (+ info).
- Revisada generación de desplazados en tramos de túnel con desplazamiento del eje (+ info).
- Mejorado cálculo de tramos asociados con desplazamientos del eje (+ info).
- Revisadas mediciones de desmonte en versión Chile (+ info).
- Recuperado ajuste de cuneta superior cuando el pie de firme está más lejos que el último punto de cuneta (+ info).
- Cambio en cálculo de cadenamiento de subtangente en listados SCT (México) (+ info).
- Corregida rotura al exportar a modelo 3D algunos ejemplos (+ info).
- Cambiada unidad de longitudes en exportación a LandXML con unidades del sistema imperial (+ info).
- Solucionada rotura al exportar a formato XML de CLIP firmes de urbana sin materiales asignados (+ info).
- Evitado cuelgue en cálculo de explanadas (+ info).
- Mejora en cálculo de muros (+ info).
- Añadida opción para adquirir terreno en las estaciones utilizadas en las mediciones
- Volver ↑.
-
El modelo interno calculado por CLIP tiene en cuenta todas las posibles discontinuidades y quiebros producidos en las diferentes tablas de la sección transversal (taludes, límites, firmes, explanadas, peraltes, sobreanchos, etc.) o los puntos singulares en planta y alzado.
Este modelo es el que se utiliza para la realización de mediciones, independientemente del intervalo con el que se muestren los listados (se pueden mostrar valores cada 100 metros, pero el programa siempre calcula en todas las estaciones que definen su modelo interno, de modo que la medición es la misma sea cual sea el intervalo mostrado en el listado, como es lógico).
Ahora se ha añadido una opción en la adquisición de perfiles del terreno que permite adquirir terreno incluyendo las estaciones del modelo interno de mediciones, de modo que estas estaciones puedan ser fácilmente visualizadas y revisadas. - Añadida opción para poder cargar cartografías abiertas recientemente
- Volver ↑.
-
Se ha añadido una opción a los menús contextuales de cartografía para poder cargar cartografías abiertas recientemente.
La opción es accesible desde el árbol de trabajo, pulsando con el botón derecho en el nodo de cartografía (con o sin cartografía cargada) → Abrir (recientes) → se despliega una lista con las últimas cartografías abiertas con el programa. - Ampliada a listados de obra ejecutada la definición del número de decimales de mediciones
- Volver ↑.
-
Antes las mediciones de los listados de obra ejecutada siempre se generaban con 2 decimales para las áreas y ninguno para los volúmenes. Ahora se toman los datos definidos en el registro (igual que ya se hacía para los listados de movimiento de tierras).
Las entradas de registro que controlan esta configuración son accesibles desde WINDOWS → Regedit:
- HKEY_CURRENT_USER\\Software\\Tool,S.A.\\Clip\\Generales\\Decimales Superficies → para los decimales de las mediciones superficiales.
- HKEY_CURRENT_USER\\Software\\Tool,S.A.\\Clip\\Generales\\Decimales Volúmenes → para los decimales de las mediciones volumétricas. - Mejorada importación de datos de ferrocarril de LandXML: sobreelevaciones
- Volver ↑.
- Ahora al importar geometría de archivos LandXML de tramos de tipo ferrocarril se importan también los datos de sobreelevaciones asociados a estos tramos contenidos en el archivo.
- Cambiado formato de representación de la pendiente longitudinal de la rasante en listados de rasante de tramos de ferrocarril
- Volver ↑.
- En los listados de rasante de tramos de ferrocarril y de túnel de ferrocarril ahora la rasante se muestra en tanto por mil en lugar de en tanto por ciento.
- Eliminada limitación de exceso de terreno al terreno activo en planos de transversales
- Volver ↑.
- Antes al generar planos de transversales el exceso de terreno sólo se consideraba si el ancho del perfil resultante no superaba el terreno activo. Ahora se ha quitado esa limitación.
- Revisada denominación por defecto al crear plano de planta
- Volver ↑.
- Cuando se crea un nuevo plano de planta las coordenadas mostradas en la denominación no eran las deseadas (salían relativas a xBase, yBase y multiplicadas por 1000). Ahora se utilizan las coordenadas del centro del plano (en absolutas) en metros y sin decimales.
- Revisada medición de canales por barras
- Volver ↑.
- Se ha revisado la medición de canales por barras porque si existían barras verticales en el canal (cajero nulo pero calado mayor que cero) estas barras no tenían medición. Se ha corregido.
- Solucionado problema de importación de archivos LAS y ESRI en versión anterior
- Volver ↑.
- En la versión 1.29.153.479 la importación de cartografía de archivos LAS, XYZ, etc. no funcionaba correctamente (no se generaba archivo KAR). Se ha corregido.
- Ajustada exportación a LandXML de CrossSections
- Volver ↑.
-
Se ha modificado la exportación a formato LandXML de CrossSections para mejorar la identificación de puntos teóricamente equivalentes entre perfiles.
Antes en algunos casos se daban calificativos diferentes a puntos aparentemente equivalentes en perfiles distintos y se tipaban con el mismo calificativo puntos no equivalentes, especialmente en aquellas capas en las que el número de puntos que definen la capa en un perfil y el siguiente es distinto (caso de explanadas o subrasante con refuerzo, por ejemplo).
Se ha revisado la nomenclatura dada a los diferentes puntos para mejorar estos casos puntuales y de solución abierta. - Mejora en manejo de opción "Cambiar terreno" en vista de alzado
- Volver ↑.
- La opción "Cambiar terreno" de la vista de alzado no funcionaba correctamente cuando se cambiaba la representación del perfil longitudinal del terreno entre las diferentes referencias posibles. Por ejemplo, si se seleccionaba mostrar el perfil longitudinal del terreno por el punto de giro izquierdo y a continuación se seleccionaba por el eje, al volver a invocar el cambio seguía marcado el giro izquierdo en lugar del eje. Se ha corregido.
- Revisada descarga de ortofotos de algunos servidores WMS
- Volver ↑.
- Algunos servidores WMS no facilitan los parámetros minScaleDenominator y maxScaleDenominator, y en esos casos fallaba la descarga de imágenes. Se ha corregido.
- Revisados cálculo de distancia a bermas en algunas utilidades
- Volver ↑.
- En algunas utilidades la referencia a las bermas no se calculaba correctamente y representaba el pie de firme en lugar del extremo de berma (por ejemplo en el pintado de líneas características de la sección o en la generación de distancias de muros usando como referencia una línea característica de sección). Se ha corregido.
- Incluida opción para comprimir archivos IFC en ficheros IFCZIP
- Volver ↑.
-
Se ha añadido la posibilidad de generar archivos en formato IFC comprimidos (IFCZIP). La opción está accesible en los diálogos de exportación a formato IFC, mediante un indicador nuevo denominado "Comprimir en fichero (*.ifczip)".
Si esa opción está desmarcada, se conserva el comportamiento que tenía antes, generando un archivo IFC; si está marcada, el archivo resultante es un archivo IFCZIP (comprimido). - Revisada generación de desplazados en tramos de túnel con desplazamiento del eje
- Volver ↑.
- En los tramos de túnel la generación automática de desplazados del eje no era correcta si el tramo tenía desplazamientos del eje distintos de cero. Se ha corregido.
- Mejorado cálculo de tramos asociados con desplazamientos del eje
- Volver ↑.
- Cuando en un terreno se mostraba un tramo asociado que tenía desplazamientos del eje, la representación no era la correcta. Se ha mejorado.
- Revisadas mediciones de desmonte en versión Chile
- Volver ↑.
- Las mediciones de desmonte en la versión Chile cuando no se consideraba tierra vegetal en desmonte en ocasiones no eran correctas. Se ha corregido.
- Recuperado ajuste de cuneta superior cuando el pie de firme está más lejos que el último punto de cuneta
- Volver ↑.

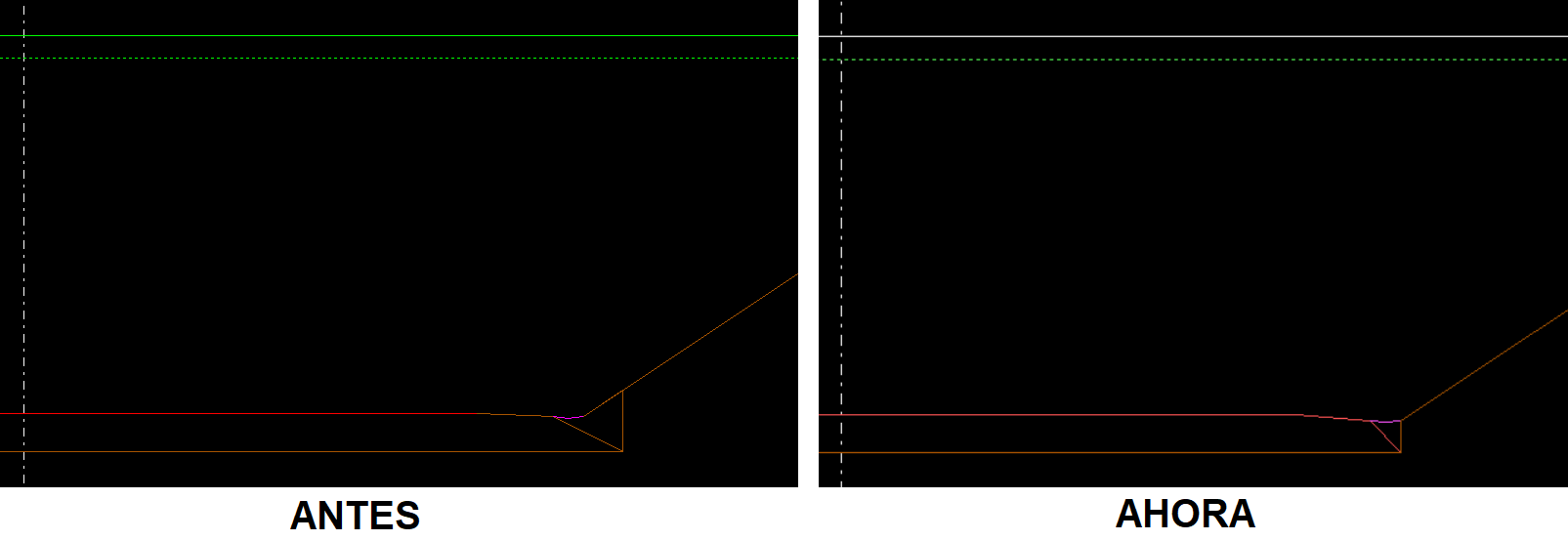

- Se había perdido el ajuste del talud de firme cuando la cuneta es superior y el último punto de la cuneta no sobrepasa el pie de firme. Se ha recuperado.
-
- Cambio en cálculo de cadenamiento de subtangente en listados SCT (México)
- Volver ↑.
-
En la versión de México se ha cambiado el criterio de cálculo de la estación de la subtangente en los listados de la SCT: antes se calculaba como la estación de la proyección del PI sobre el eje; ahora se calcula el cadenamiento sumando al desarrollo del PC la ST (subtangente).
Los listados afectados por este cambio son el listado de cálculo de alineamiento horizontal y las salidas a Excel de coordenadas y registro de trazo definitivo. - Corregida rotura al exportar a modelo 3D algunos ejemplos
- Volver ↑.
- En algunas circunstancias poco frecuentes el programa rompía al exportar a modelo 3D algunos tramos. Se ha corregido.
- Cambiada unidad de longitudes en exportación a LandXML con unidades del sistema imperial
- Volver ↑.
- Al exportar a LandXML en unidades del sistema imperial se ha cambiado la linearUnit de foot a USSurveyFoot.
- Solucionada rotura al exportar a formato XML de CLIP firmes de urbana sin materiales asignados
- Volver ↑.
- El programa rompía al exportar a XML de CLIP si un firme de urbana tenía definida una capa sin ningún material de firme asignado. Se ha corregido.
- Evitado cuelgue en cálculo de explanadas
- Volver ↑.
- En algunas ocasiones muy particulares el programa se quedaba colgado al calcular una sección de explanada. Se ha corregido.
- Mejora en cálculo de muros
- Volver ↑.
- En algunas ocasiones, por problemas de precisión, la sección de muro en la margen izquierda resultaba descontrolada. Se ha corregido.
