Novedades versión 1.29.146.471 a versión 1.29.151.473

system_update_alt   Actualizar programa

history   Acceder al histórico de novedades.

Resumen de novedades

  1. Nuevas opciones para la generación de objetos IFC en 3D con propiedades (+ info).
  2. Añadidos tramos sin contenido a la lista de tramos para generación de planos longitudinales completos (+ info).
  3. Actualizados datos de sistemas de referencia de coordenadas (CRSs) (+ info).
  4. Cambiada denominación de tipos de talud de desmonte por uniformidad (+ info).
  5. Añadido control de incompatibilidad entre versiones Curva Masa y resto en la importación de TRB (+ info).
  6. Añadido soporte para importación de datos de cartografía en formato LAS versión 1.4 (+ info).
  7. Añadidos datos de anchura y separación entre traviesas (+ info).
  8. Ampliado soporte para adquisición de terreno de modelos de triángulos de archivos WTC versión 4.00 (+ info).
  9. Nueva opción para poder rotular las clotoides por longitud en los planos longitudinales (+ info).
  10. Nueva opción para poder rotular las clotoides por longitud en planta (+ info).
  11. Corregido error en cálculo de punto bajo de cuneta de mediana de tipo "Berma y cuneta variable" (+ info).
  12. Añadida información de CRS a las ortofotos al convertir archivos TIL (+ info).
  13. Habilitada opción para modificar datos generales del trabajo sin elegir datos del servidor de descarga de imágenes de internet (+ info).
  14. Corregido color de fondo de ortofotos al imprimir planos (+ info).
  15. Evitada rotura al exportar a IFC algunos casos de tramos con refuerzo (+ info).
  16. Ajustado reparto de espacio planta/perfil en planos longitudinales de la versión de Colombia (+ info).
  17. Solucionada pérdida de asignaciones de muros de catálogo al importar de TRB (+ info).
  18. Mejorada generación automática de pendientes de arcén al generar peraltes en versión de Brasil (+ info).
  19. Mejoras en la inicialización de valores de taludes de catálogo (+ info).
  20. Arreglada construcción incorrecta de talud de terraplén ajustado a 3D si el terreno es incompleto (+ info).
  21. Mejorada la importación de cartografía de textos con caracteres especiales en formato DXF (+ info).
  22. Corregidos rótulos fuera de sitio en exportación a DXF de ejes con desplazados mal definidos (+ info).
  23. Arreglado error de importación de cartografía en formato LAS usando todos los puntos (+ info).
  24. Resuelto cuelgue al generar desplazados automáticamente en algunos tramos con límites (+ info).
  25. Revisada interpolación de marcas del terreno (+ info).
  26. Resuelto pintado de áreas barridas en planta con alineaciones vinculadas (+ info).
  27. Recuperada ortofoto en generación de vídeos en 3D (+ info).
  28. Implementado el estudio de visibilidad de adelantamiento para la Normativa 3.1 - I.C. (2016) (+ info).

Información detallada

Nuevas opciones para la generación de objetos IFC en 3D con propiedades
Volver ↑.
Continuamos en nuestro afán por ampliar las opciones para la implantación de metodologías BIM a nuestros usuarios, pero la falta de definición de formatos específicos para obras lineales que contemplen realmente los parámetros de diseño de una obra de esta categoría, y la previsión de que a corto plazo no se terminará ninguno de los proyectos iniciados con ese fin, hace difícil dar respuesta a las necesidades actuales.
Con el fin de proporcionar a nuestros usuarios herramientas para moverse en este nuevo panorama, aún un poco verde, en TOOL hemos realizado el esfuerzo de implementar la generación de objetos 3D en formato IFC con propiedades asociadas, adaptando el formato actual de arquitectura al modelo de obras lineales a la espera de la publicación definitiva del formato IFC para infraestructuras por parte de BuildingSmart.
Consulte cómo configurar los objetos IFC y sus propiedades o cómo exportar a IFC su modelo.
También ponemos a su disposición unos pequeños ejemplos prácticos para que empiece a tomar contacto con estas nuevas opciones que abren una puerta hacia un futuro más interoperable..
Aproveche al máximo este formato que se suma a la gran familia de archivos interoperables manejados por CLIP.
Además seguiremos al tanto de las novedades que se publiquen desde los organismos implicados en el desarollo de BIM para infraestructuras.

NOV_1_29_151_473_043_00
Añadidos tramos sin contenido a la lista de tramos para generación de planos longitudinales completos
Volver ↑.
En las versiones de Brasil, Colombia y Perú, en la lista de tramos seleccionables para generación de planos longitudinales completos se han añadido los tramos que no tienen contenido (les falta terreno y/o rasante) para que puedan generarse planos de estos tramos también.

Para este tipo de tramos se añaden a las presentaciones las vistas de planta (con el porcentaje de planta indicado), pero no se pintan las vistas de alzado.
Actualizados datos de sistemas de referencia de coordenadas (CRSs)
Volver ↑.
Se ha actualizado la base de datos del EPSG utilizada para obtener los posibles sistemas de referencia de coordenadas (CRSs) y las conversiones entre ellos. Se ha actualizado de la versión 9.1 a la versión 9.8.2.

Ver novedades del EPSG.
Cambiada denominación de tipos de talud de desmonte por uniformidad
Volver ↑.
Se ha cambiado la denominación de algunos tipos de talud de desmonte para homogeneizar sus nombres y equiparar las denominaciones de los datos globales con las de las tablas de desmontes.

Los cambios han afectado a los siguientes tipos de talud:

AHORA (Globales y Tabla) ANTES (Globales) ANTES (Tabla)
Bermas Talud con bermas Talud con bermas
Berma T-R inf. Berma tierra-roca Berma tierra-roca
De catálogo Talud de catálogo Talud de catálogo
Berma T-R sup. Berma T-R superior Berma T-R Superior
Materiales Talud por materiales Materiales
México Talud México Talud México
Añadido control de incompatibilidad entre versiones Curva Masa y resto en la importación de TRB
Volver ↑.
Al importar ejes de un archivo TRB en otro ahora se controla que ninguno o ambos tengan normativa Curva Masa (versión México), ya que son incompatibles. Antes se permitía la importación, lo que provocaba problemas posteriores.
Añadido soporte para importación de datos de cartografía en formato LAS versión 1.4
Volver ↑.
Se ha añadido soporte para poder generar cartografías a partir de archivos en formato LAS en su versión 1.4.
Añadidos datos de anchura y separación entre traviesas
Volver ↑.
Se han añadido datos de anchura y separación entre traviesas en el catálogo de traviesas utilizados para la exportación del modelo 3D.

Estos valores no se tienen en cuenta para los cálculos de la sección, en todos los perfiles transversales se representa una traviesa. Se miden en milímetros.
Ampliado soporte para adquisición de terreno de modelos de triángulos de archivos WTC versión 4.00
Volver ↑.
Se ha ampliado el soporte para la adquisición de terreno de modelos de triángulos de archivos WTC de CURVADO de la versión 4.00.
Nueva opción para poder rotular las clotoides por longitud en los planos longitudinales
Volver ↑.
Se ha añadido una nueva opción para elegir si las clotoides se rotulan por parámetro o por longitud en los planos de longitudinal.

En el diálogo de generación de planos longitudinales se ha incluido una nueva opción denominada "Rotular transiciones por" con las opciones "Parámetro" y "Longitud". Se recuerda que es posible acceder al diálogo de generación de planos longitudinales desde tres niveles diferentes:

- En el árbol de trabajo, botón derecho sobre el nodo EDICIÓN DE TRABAJO → Generar planos → Longitudinales ...
- En el árbol de trabajo, botón derecho sobre un nodo de grupo de ejes → Generar planos → Longitudinales ...
- En el árbol de trabajo, botón derecho sobre el nodo de una rasante → Generar planos longitudinales ...
Nueva opción para poder rotular las clotoides por longitud en planta
Volver ↑.
Se ha añadido una nueva opción para elegir si las clotoides se rotulan en planta por parámetro o por longitud.

En el diálogo de rotulación de planta se ha incluido una nueva opción denominada "Rotular transiciones por" con las opciones "Parámetro" y "Longitud". Se recuerda que es posible acceder al diálogo de rotulación de planta desde tres niveles diferentes:

- En el árbol de trabajo, botón derecho sobre el nodo EDICIÓN DE TRABAJO → Rótulos ...
- En el árbol de trabajo, botón derecho sobre un nodo de grupo de ejes → Rótulos ...
- En el árbol de trabajo, botón derecho sobre el nodo de un eje → Rótulos ...
Corregido error en cálculo de punto bajo de cuneta de mediana de tipo "Berma y cuneta variable"
Volver ↑.
En las medianas de tipo "Berma y cuneta variable" se calculaba mal la cota del punto bajo de cuneta de mediana. Se ha corregido.
Añadida información de CRS a las ortofotos al convertir archivos TIL
Volver ↑.
Al convertir archivos de ortofotos en formato TIL ahora se incluye en el archivo JP2 convertido, además de los puntos de referencia, la información del CRS (sistema de referencia de coordenadas).

El CRS asignado a la ortofoto es el definido para el trabajo (en el árbol de trabajo, botón derecho sobre el título del trabajo → Datos generales → CRS (trabajo)) en el momento de la conversión.
Habilitada opción para modificar datos generales del trabajo sin elegir datos del servidor de descarga de imágenes de internet
Volver ↑.
Desde la versión 1.29.145.461 a la versión 1.29.146.471 (ambas incluidas) no se podían aplicar los cambios realizados en el diálogo de datos generales del trabajo salvo que se completaran correctamente todos los datos del servidor de imágenes de internet por defecto. Ahora se permite aceptar cambios aunque esos datos estén incompletos, y es a la hora de descargar imágenes cuando se muestra un mensaje indicando que falta información para poder realizar la descarga.

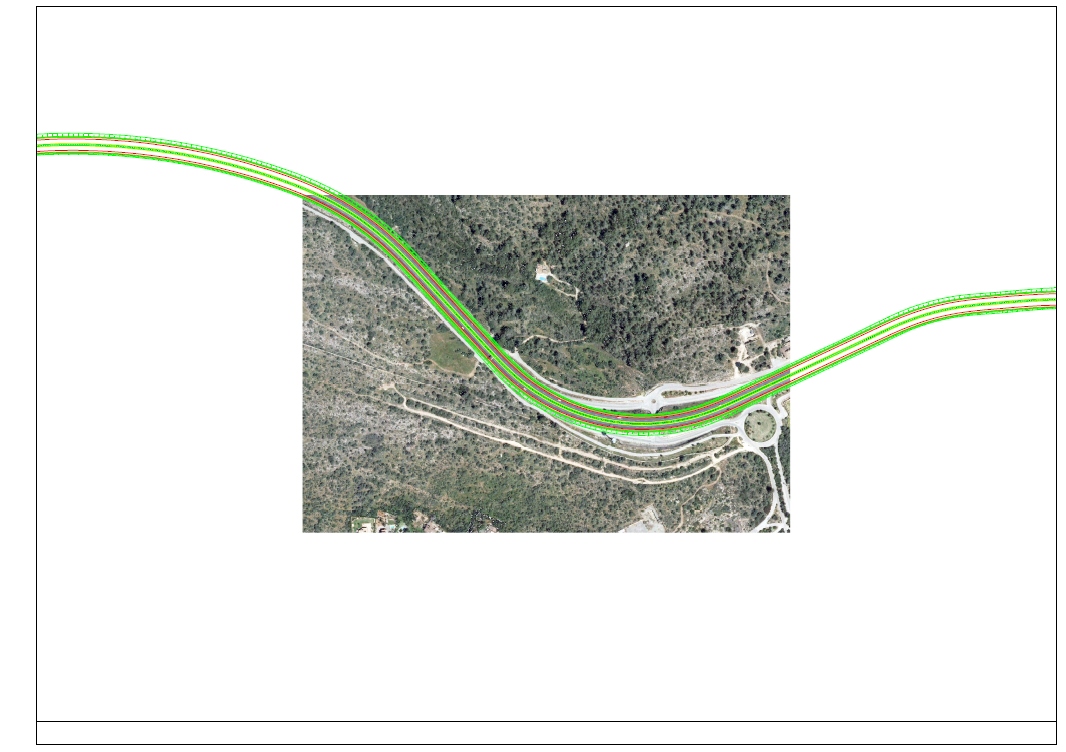

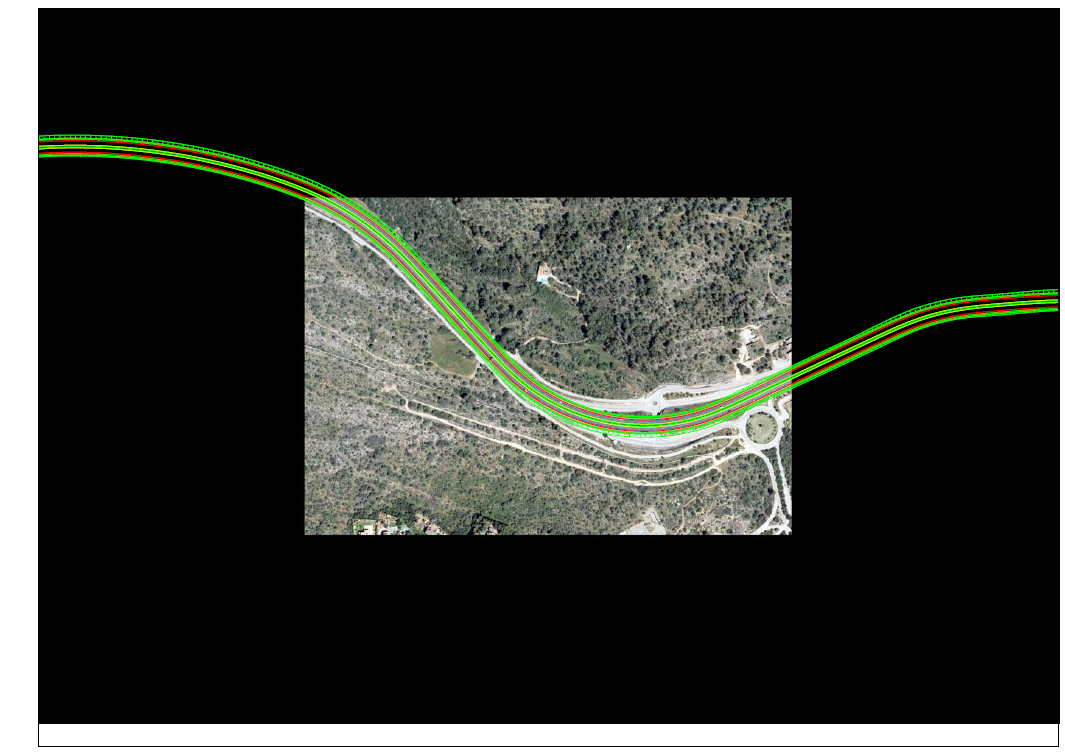

Corregido color de fondo de ortofotos al imprimir planos
Volver ↑.
Desde la versión 1.29.145.461 a la 1.29.146.471 (incluidas), al imprimir planos con ortofotos el fondo de la ortofoto se mostraba negro. Se ha corregido.
NOV_1_29_151_473_029_02 ← ANTES || AHORA → NOV_1_29_151_473_029_01
Evitada rotura al exportar a IFC algunos casos de tramos con refuerzo
Volver ↑.
En algunos casos, al exportar tramos con refuerzo de firme a formato IFC el programa rompía. Se ha corregido.
Ajustado reparto de espacio planta/perfil en planos longitudinales de la versión de Colombia
Volver ↑.
En la versión de Colombia, al generar planos de longitudinales completos el reparto entre planta y alzado no se calculaba correctamente y salían descolocados algunos elementos en la composición de la presentación. Se ha corregido.
NOV_1_29_151_473_031_01 ← ANTES || AHORA → NOV_1_29_151_473_031_02
Solucionada pérdida de asignaciones de muros de catálogo al importar de TRB
Volver ↑.
Al importar ejes de un archivo TRB, en la tabla de muros de los tramos se perdían algunas asignaciones de muros de catálogo que sí existían en el archivo original. Se ha corregido.
Mejorada generación automática de pendientes de arcén al generar peraltes en versión de Brasil
Volver ↑.
En la versión de Brasil, al generar pendientes de arcén junto con la generación automática de peraltes aparecía un aviso indicando que la tabla de pendientes no tenía todos sus datos completos. Se ha mejorado la generación de pendientes para evitar este aviso.
Mejoras en la inicialización de valores de taludes de catálogo
Volver ↑.
Algunos valores iniciales de taludes de catálogo (Superior, Transición lineal y Barra de ajuste a rasante) eran dependientes de selecciones previas o inadecuados. Se ha corregido y ahora siempre se inicializan a valores fijos y apropiados.
Arreglada construcción incorrecta de talud de terraplén ajustado a 3D si el terreno es incompleto
Volver ↑.
El talud ajustado a 3D de terraplén tomaba el signo equivocado en la construcción en el caso de que el terreno fuera incompleto. Se ha corregido.
Mejorada la importación de cartografía de textos con caracteres especiales en formato DXF
Volver ↑.
En la importación de cartografía de archivos en formato DXF, los caracteres especiales (eñes, acentos, etc.) no se importaban correctamente. Se ha corregido.
Corregidos rótulos fuera de sitio en exportación a DXF de ejes con desplazados mal definidos
Volver ↑.
Si en algún eje existía un desplazado con estaciones inferiores o superiores a los límites del eje, al exportar a DXF un plano de planta en absolutas aparecía un rótulo de kilometraje fuera de coordenadas. Se ha corregido.
Arreglado error de importación de cartografía en formato LAS usando todos los puntos
Volver ↑.
Al generar una cartografía mediante importación de un archivo LAS, si se marcaba la opción "Todos los puntos" aparecía un mensaje de error indicando "No se ha seleccionado ninguna capa de puntos". Se ha corregido.
Resuelto cuelgue al generar desplazados automáticamente en algunos tramos con límites
Volver ↑.
A veces el programa se quedaba colgado al generar desplazados automáticamente en tramos que tenían definidos límites. Se ha corregido.
Revisada interpolación de marcas del terreno
Volver ↑.
En algunos casos interpolaba mal las marcas del terreno. Se ha corregido.
Resuelto pintado de áreas barridas en planta con alineaciones vinculadas
Volver ↑.
En algunos casos, si la geometría del eje en planta estaba definida mediante alineaciones vinculadas a otros ejes, no se pintaba en planta el área barrida de ese eje. Se ha corregido.
Recuperada ortofoto en generación de vídeos en 3D
Volver ↑.
Desde la versión 1.29.139.453 la ortofoto no se representaba en la generación de vídeos de la visualización 3D. Se ha corregido.

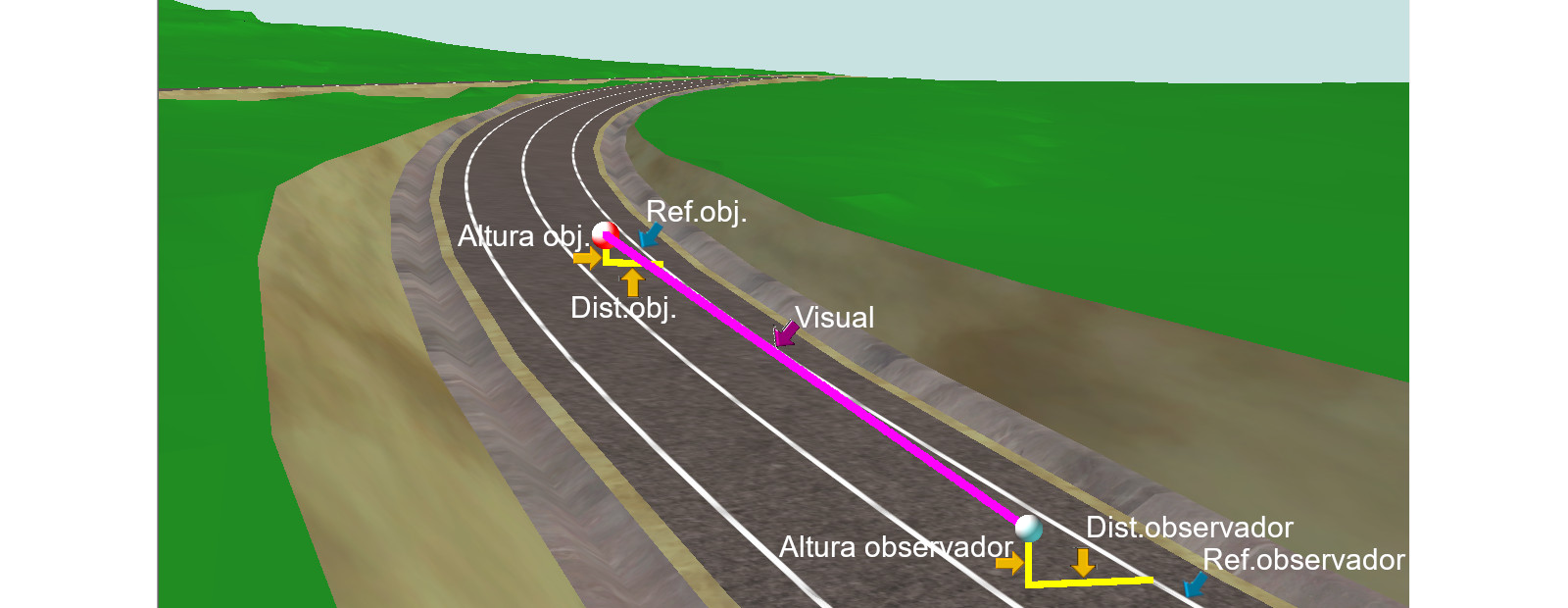

Implementado el estudio de visibilidad de adelantamiento para la Normativa 3.1 - I.C. (2016)
Volver ↑.
En la versión de España se ha adaptado el estudio de visibilidad de adelantamiento a la Normativa 3.1 - I.C. (2016).
NOV_1_29_151_473_043_01
