Novedades versión 1.29.133.445 a versión 1.29.134.447

system_update_alt   Actualizar programa

history   Acceder al histórico de novedades.

Resumen de novedades

  1. Añadida opción en los planos de transversal para filtrar los rótulos de terreno y plataforma (+ info).
  2. Nueva opción para exportar marcas del terreno a formato PUN (+ info).
  3. Unificado criterio de visualización y pluma de obras de drenaje en planta y alzado (+ info).
  4. Añadida opción para incluir puntos singulares del eje en generación de estaciones/distancias de un muro (+ info).
  5. Añadidas líneas de zapata de muros en la vista de planta (+ info).
  6. Corregidos textos de cabecera en la tabla de muros en las versiones de Portugal, Polonia, México, Inglaterra y Francia (+ info).
  7. Solventados problemas de habilitación de casillas globales en pestaña de firmes de carretera (+ info).
  8. Corregido texto de filtro de formato de archivo de exportación de catálogo de muros (+ info).
  9. Arreglada rotura en casos en que la sección quedaba restringida a la mediana por la presencia de límites (+ info).
  10. Evitada rotura al eliminar todos los ejes de un trabajo (+ info).
  11. Corregida rotura al generar listado de tabla de cunetas (+ info).
  12. Arreglada construcción incorrecta del paquete de de firme en casos de refuerzo (+ info).
  13. Solventada pérdida de datos en importación/exportación de tabla de muros (+ info).
  14. Eliminados puntos repetidos en Stringlines en la exportación a LandXML (+ info).
  15. Arreglado problema de identificación de capas de firme al importar archivo CCF (+ info).
  16. Actualización de pies de talud tras pasar a rasante una línea característica (+ info).
  17. Añadido indicador % al rótulo de peralte en planos de transversal (+ info).
  18. Fin del soporte para Windows XP y Windows Vista (+ info).

Información detallada

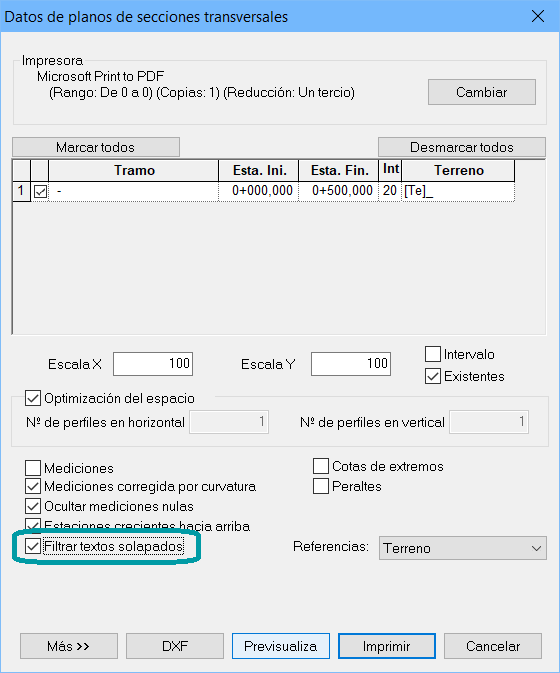

Añadida opción en los planos de transversal para filtrar los rótulos de terreno y plataforma
Volver ↑.

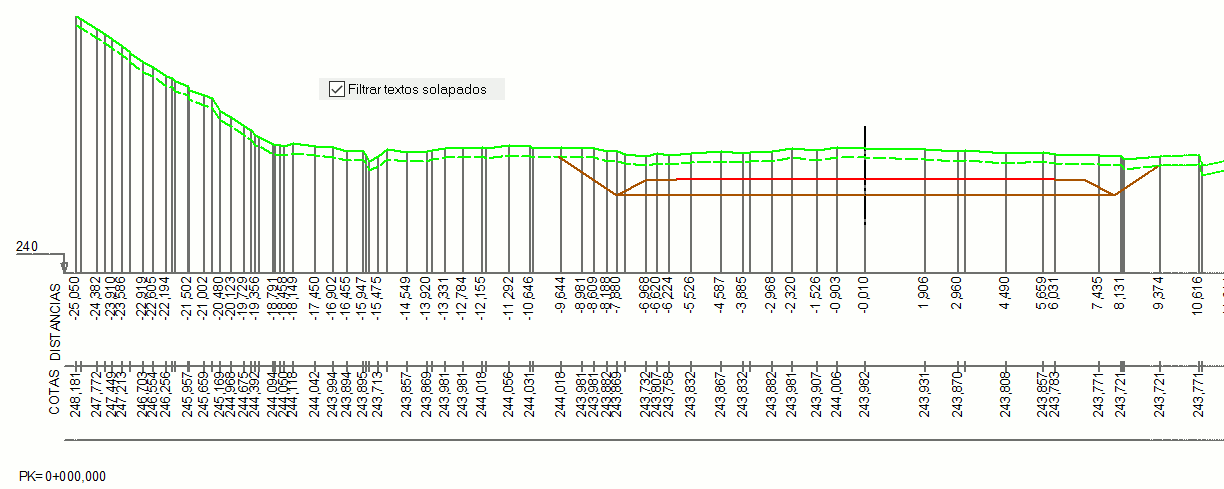

En los planos de transversal se ha añadido una opción para filtrar los rótulos de los puntos del terreno y de la plataforma cuando se utilizan las opciones Referencia = Terreno, Plataforma o Terreno y Plataforma.

Cuando se activa el filtrado, se dejan sin rotular aquellos puntos cuyo texto se solaparía con el del punto situado a su izquierda. Las líneas de referencia se pintan siempre, solo se dejan de pintar los textos.

La opción está accesible pinchando con el botón derecho en el árbol de trabajo en el nodo de EDICIÓN DE TRABAJO o de tramo → Planos Transversales Filtrar textos solapados.

Si la casilla está marcada, se filtran los textos solapados; si no, se rotulan todos los puntos.
NOV_1_29_134_447_001_01
NOV_1_29_134_447_001_02

Nueva opción para exportar marcas del terreno a formato PUN
Volver ↑.
Se ha añadido una nueva opción para exportar las marcas del terreno a Formato PUN. La opción está accesible en el árbol de trabajo, botón derecho sobre el nodo del terreno → Tratamiento de marcas Exportar... → al elegir la ubicación y nombre de archivo, seleccionar Formato PUN (*.pun).

NOTAS:
  • la opción Salida a fichero (.MTR) ahora se invoca desde el árbol de trabajo, botón derecho sobre el nodo del terreno → Tratamiento de marcasExportar... → al elegir la ubicación y nombre de archivo, seleccionar Formato MTR (*.mtr) .
  • la opción Lectura de fichero (.MTR) ahora se invoca desde el árbol de trabajo, botón derecho sobre el nodo del terreno → Tratamiento de marcasImportar...

Unificado criterio de visualización y pluma de obras de drenaje en planta y alzado
Volver ↑.
Se ha unificado el criterio de visualización y la pluma con la que se representan en planta y alzado las obras de drenaje transversal.

La representación en planta de las obras de drenaje transversal se realiza con la pluma del terreno de obra ejecutada a la que pertenecen, y su visualización depende del estado de visualización de ese terreno.

Sin embargo, antes la representación en alzado de las obras de drenaje transversal utilizaba la pluma definida en configuración (en el árbol de trabajo, botón derecho sobre el nodo EDICIÓN DE TRABAJOConfiguración de plumasConfiguración de plumas... → panel Longitudinal hitos → pluma Obra de fábrica circular, Obra de fábrica medio punto u Obra de fábrica rectangular según correspondiera), y su visualización se indicaba en el diálogo de definición de datos de las obras de drenaje.

Ahora tanto en planta como en alzado se utiliza la pluma del terreno de obra ejecutada a la que pertenece la obra de drenaje, y su visualización depende del estado de visualización de dicho terreno.

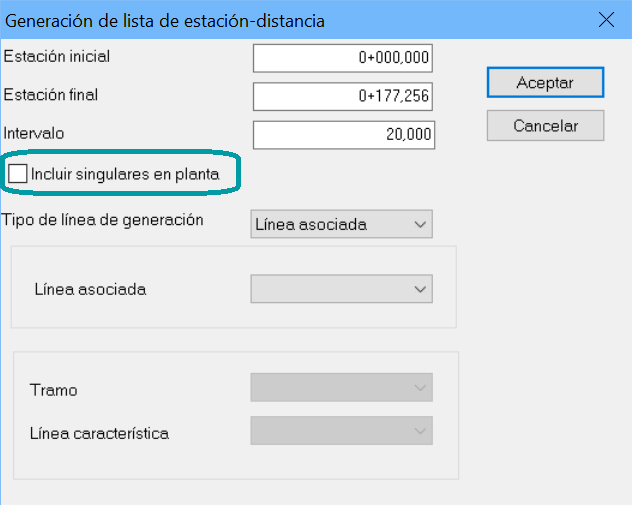

Añadida opción para incluir puntos singulares del eje en generación de estaciones/distancias de un muro
Volver ↑.
Se ha añadido una opción para incluir las estaciones de los puntos singulares del eje en la generación automática a partir de una línea de la lista de estaciones/distancias asociada a un muro.
NOV_1_29_134_447_004

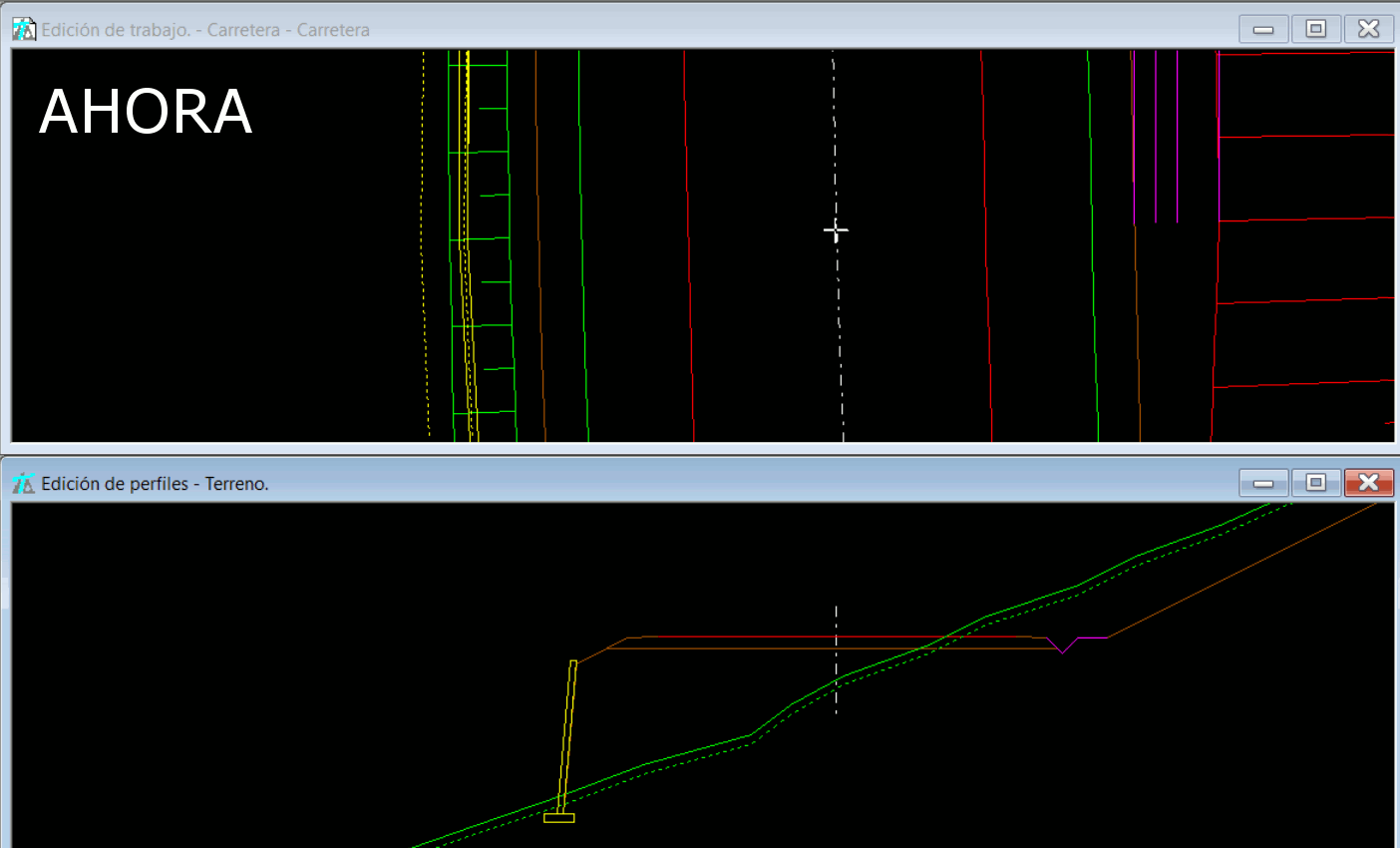

Añadidas líneas de zapata de muros en la vista de planta
Volver ↑.
En la vista de planta y en los planos de planta se ha añadido el pintado de las líneas de zapata de los muros.
Se utiliza la pluma definida configuración (en el árbol de trabajo, botón derecho sobre el nodo EDICIÓN DE TRABAJOConfiguración de plumasConfiguración de plumas... → panel Planta varios → pluma Zapata de muros).
NOV_1_29_134_447_005

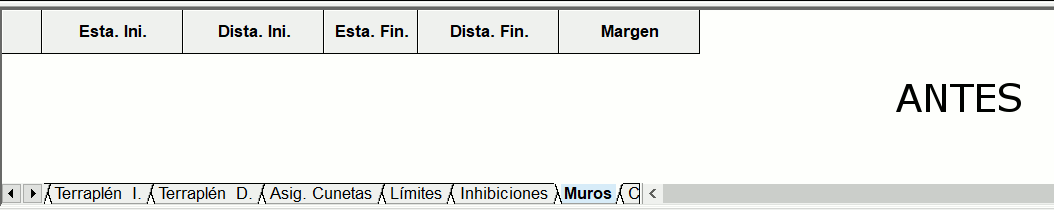

Corregidos textos de cabecera en la tabla de muros en las versiones de Portugal, Polonia, México, Inglaterra y Francia
Volver ↑.
En las versiones de Portugal, Polonia, México, Inglaterra y Francia estaban mal los textos de la cabecera de la tabla de muros. Se han corregido.
NOV_1_29_134_447_026

Solventados problemas de habilitación de casillas globales en pestaña de firmes de carretera
Volver ↑.
Desde la versión 1.29.131.442 en la pestaña de datos globales de firme de carretera se deshabilitaban las casillas que indican que un dato es global cuando se deshabilitaba el dato por estar condicionado al valor de otro campo. Se ha corregido este comportamiento: ahora las casillas que indican que un dato es global están habilitadas siempre.

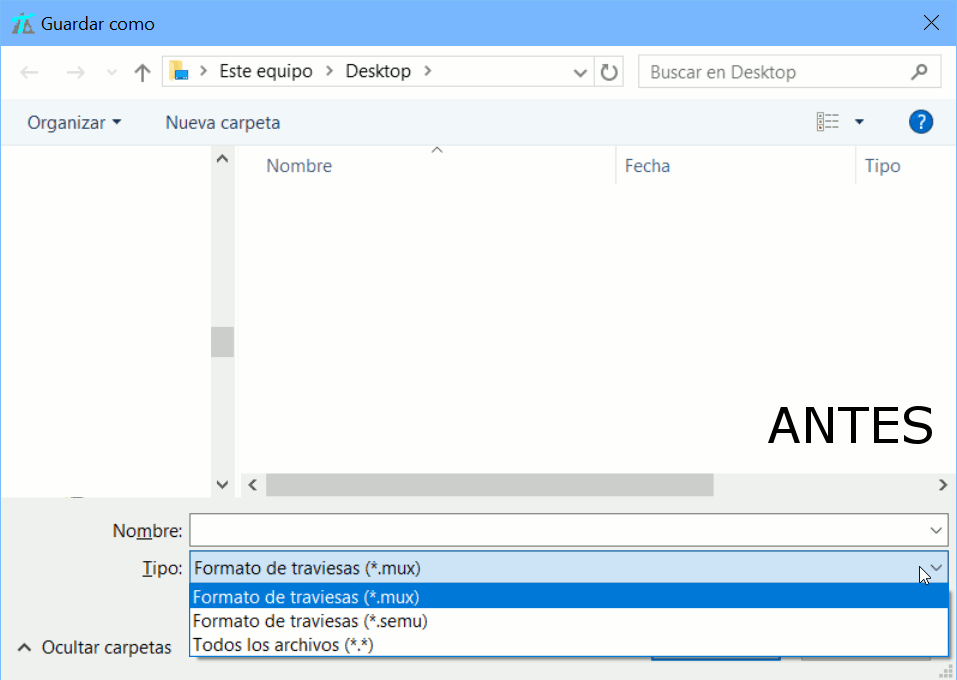

Corregido texto de filtro de formato de archivo de exportación de catálogo de muros
Volver ↑.
Se ha corregido el texto de los formatos de exportación del catálogo de muros en el diálogo de dicha exportación.
NOV_1_29_134_447_028

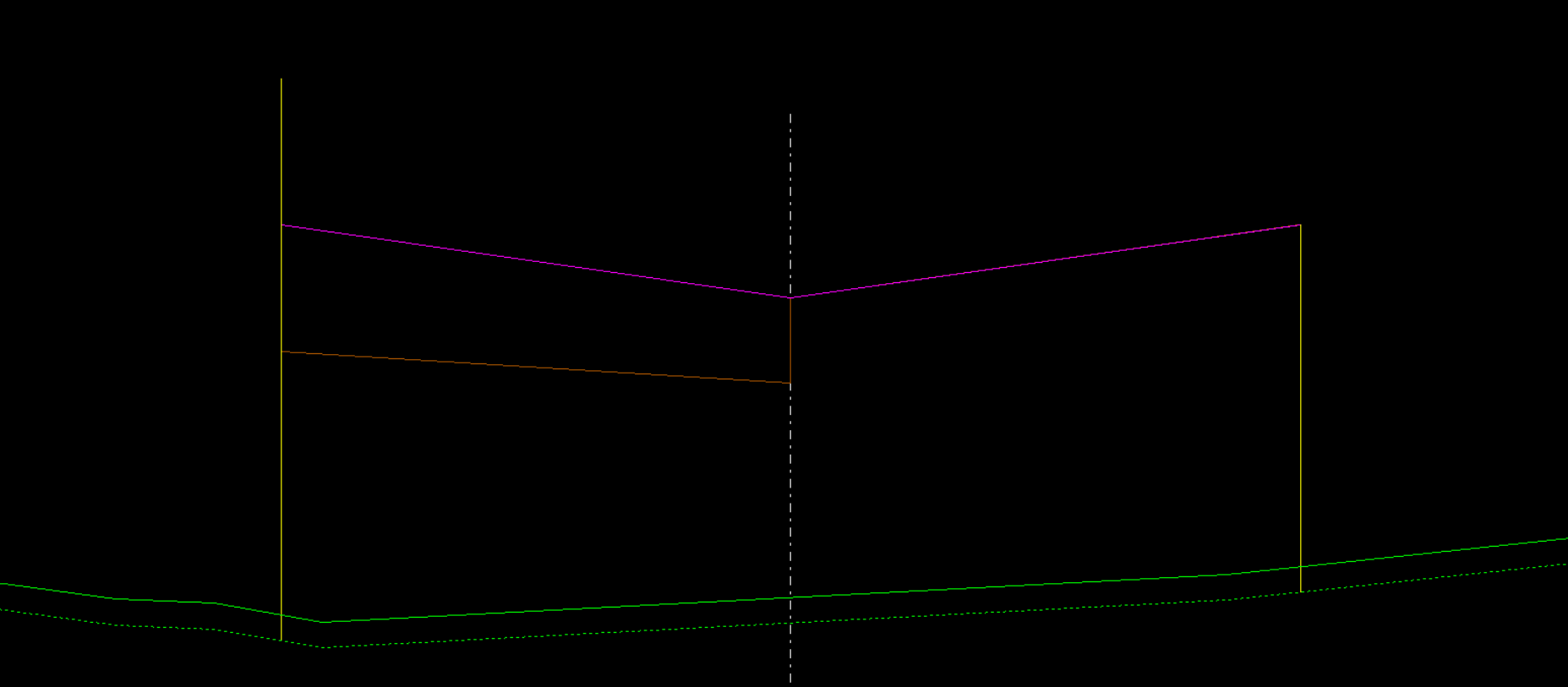

Arreglada rotura en casos en que la sección quedaba restringida a la mediana por la presencia de límites
Volver ↑.
En ocasiones, cuando en una sección se disponían límites que eliminaban las dos calzadas de una carretera y solo dejaban la zona de mediana, el programa rompía. Se ha corregido.
NOV_1_29_134_447_029

Evitada rotura al eliminar todos los ejes de un trabajo
Volver ↑.
En algunas ocasiones rompía al eliminar todos los ejes de un trabajo. Se ha corregido.

Corregida rotura al generar listado de tabla de cunetas
Volver ↑.
A veces el programa rompía al emitir un listado desde la tabla de asignación de cunetas. Se ha corregido.

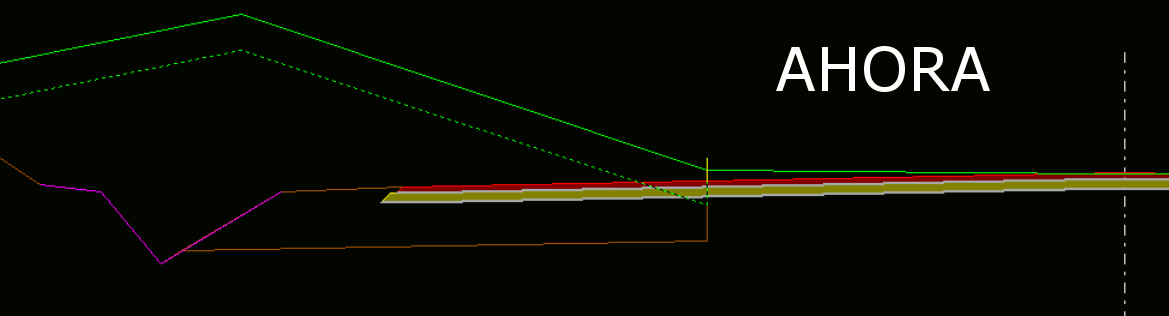

Arreglada construcción incorrecta del paquete de de firme en casos de refuerzo
Volver ↑.
En determinadas circunstancias, cuando el terreno quedaba por encima de la plataforma en casos de refuerzo, el paquete de firme y la subrasante se construían incorrectamente. Se ha arreglado.
NOV_1_29_134_447_032

Solventada pérdida de datos en importación/exportación de tabla de muros
Volver ↑.
Al importar/exportar la tabla de muros se perdían algunos datos. Se ha mejorado el formato para asegurar la conservación de toda la información en el intercambio.

Eliminados puntos repetidos en Stringlines en la exportación a LandXML
Volver ↑.
En la exportación a formato LandXML, en la opción de Stringlines, cada línea repetía los puntos correspondientes a la línea anterior. Se ha corregido y ahora solo se incluyen los puntos correspondientes a esa línea.

Arreglado problema de identificación de capas de firme al importar archivo CCF
Volver ↑.
En algunos casos el programa identificaba incorrectamente una capa de firme tras su importación de un archivo CCF, lo que producía que los firmes de catálogo que la utilizaban no hicieran referencia a ella correctamente y la confundieran con otra. Se ha corregido.

NOTA IMPORTANTE: en los trabajos que ya hayan sufrido este problema es necesario que el usuario manualmente elimine las capas existentes, las defina de nuevo y las vuelva a asignar a los firmes correspondientes; no es posible realizar una corrección automática ya que el programa carece de la información necesaria para poder decidir qué capa se desea asignar en cada firme (esa es precisamente la información que se ha perdido).

Actualización de pies de talud tras pasar a rasante una línea característica
Volver ↑.
Cuando se pasa a rasante una línea característica se actualizan también los pies de talud en planta para reflejar los cambios realizados (antes quedaban los pies de talud antiguos cuando en realidad la sección ya se había modificado y se habían actualizado las modificaciones de la rasante, pero los pies de talud no se recalculaban, lo cual podía llevar a confusión).

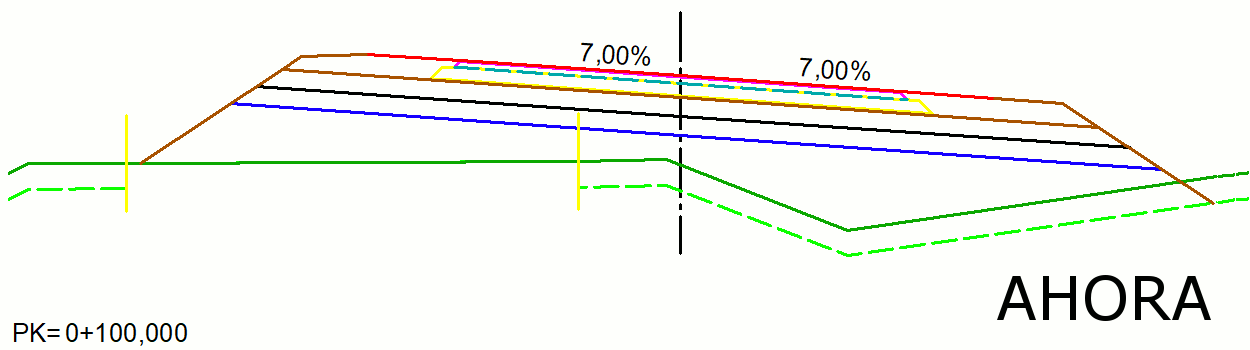

Añadido indicador % al rótulo de peralte en planos de transversal
Volver ↑.
En los planos de transversal se ha añadido el indicador % al rótulo de los peraltes.
NOV_1_29_134_447_037

Fin del soporte para Windows XP y Windows Vista
Volver ↑.
La versión 1.29.133.445 fue la última versión compatible con Windows XP y Windows Vista.
La versión 1.29.134.447 ya no puede rodarse en Windows XP y Windows Vista.
