Listado de tabla de límites
El listado de la tabla de límites tiene el siguiente formato:
- Nombre
- Nombre del límite: nombre identificativo del límite.
- Margen
- Margen del límite: lado de la sección eliminado por el límite.
- De línea XYZ del trabajo
- De línea XYZ del trabajo: esta línea sólo aparece si el límite está definido por una línea XYZ.
- Línea XYZ
- Nombre de la línea XYZ asociada al límite.
- Estación
- Estación de definición.
- Distancia
- Distancia del límite: distancia del límite al eje en planta en la estación de definición.
- Siempre positiva.
- X
- Coordenada X del punto de la línea XYZ asociada al límite.
- Sólo aparece si el límite está definido por una línea XYZ.
- Y
- Coordenada Y del punto de la línea XYZ asociada al límite.
- Sólo aparece si el límite está definido por una línea XYZ.
- Z
- Coordenada Z del punto de la línea XYZ asociada al límite.
- Sólo aparece si el límite está definido por una línea XYZ.
- Sólo es informativo, no tiene ningún efecto en la construcción del límite.
Cabecera
Nombre del eje - nombre del tramo al que pertenece la tabla listada.
Número de página.
Fecha de generación del listado.
Título del listado = DATOS DE LOS LÍMITES.
Subtítulo del listado: indicado por el usuario en el diálogo de generación de listado.
Cuerpo
Un bloque por cada límite, formado por los siguientes datos:
Lista estaciones/distancias, formado por los siguientes datos:
Pie
No tiene.

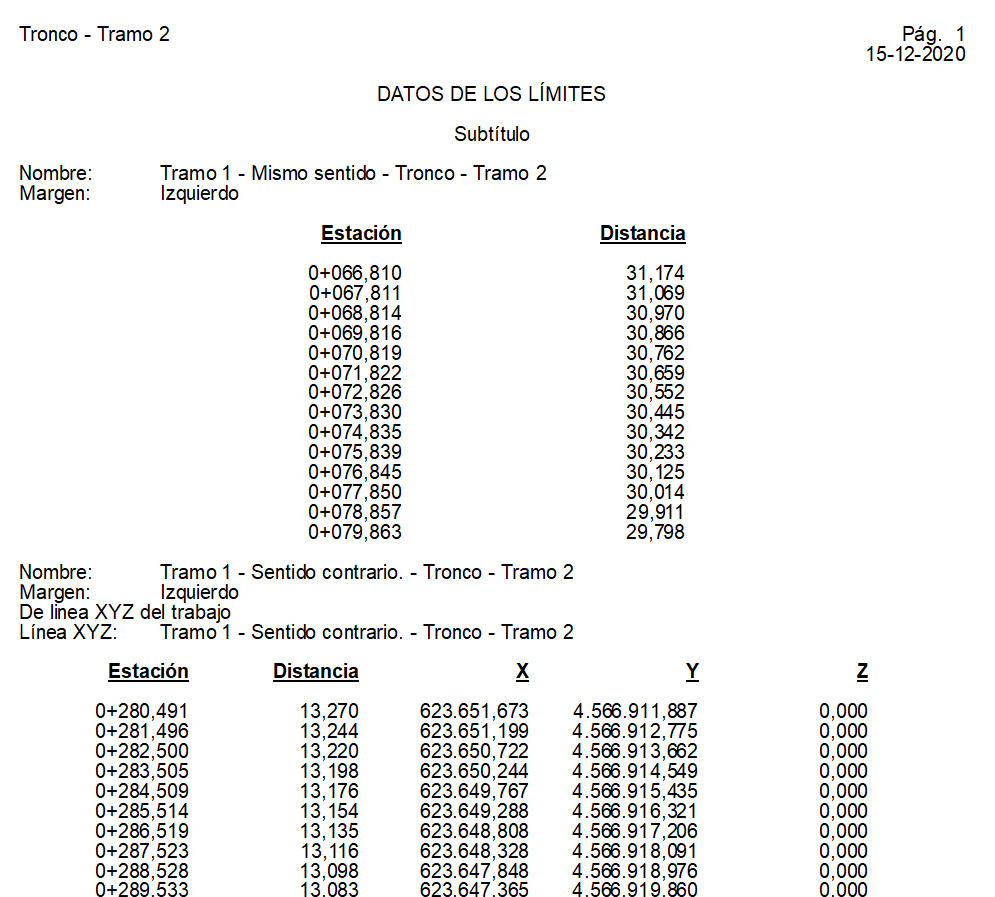

Ejemplo de muestra
Vea también
