Listado de mediciones de firmes geométricos
El listado de medición de firmes geométricos tiene el siguiente formato, para cada tramo listado:
Cabecera
Número de página.
Fecha de generación del listado.
Título del listado = MEDICIÓN DE FIRMES.
Subtítulo del listado: indicado por el usuario en el diálogo de generación de listado.
Cuerpo
Eje - Tramo
Nombre del eje - Nombre del tramo al que pertenece el listado.
Estación inicial
Estación inicial de ese tramo indicada para el listado.
Estación final
Estación final de ese tramo indicada para el listado.
Intervalo
Intervalo indicado para el listado para ese tramo.
Calzada
Calzada indicada para el listado: izquierda, derecha o ambas.
En caso de calzada calzada única (no existe mediana), toda la medición de firmes geométricos
se computa como calzada izquierda.
Rasante
Rasantes asignadas a las calzadas/pistas indicadas para el listado:
- En tramos Multipista
se indica la rasante asignada a la pista que se está listando.
- En tramos Carretera
se indica la rasante usada para construir las calzadas izquierda y derecha
(estén explícitamente asignadas o no).
Terreno
Terreno activo del tramo.
Un bloque por cada firme asignado en la tabla de firmes, formado por los siguientes datos:
Mediciones acumuladas y áreas/longitudes
Una fila por cada estación listada indicando el volúmen/área acumulada de cada material en esa estación
y el área/longitud correspondiente a esa estación.
Mediciones parciales
Una fila por cada estación listada indicando el volúmen/área de cada material entre esa estación
y la anterior del listado.
Firme
Nombre del firme asignado correspondiente a ese bloque.
Medición por materiales
Una fila por cada material perteneciente a ese firme, indicando el volúmen/área total de ese material
para ese bloque.
NOTA
Las mediciones se reinician con cada nuevo bloque.
Resumen final de tramo
Resumen final de las mediciones de todos los materiales entre las estaciones inicial y final listadas para ese tramo.
Pie
No tiene.
Además, en un bloque final:
Resumen final
Resumen final de las mediciones de todos los materiales de todos los tramos listados entre las estaciones indicadas para cada tramo.

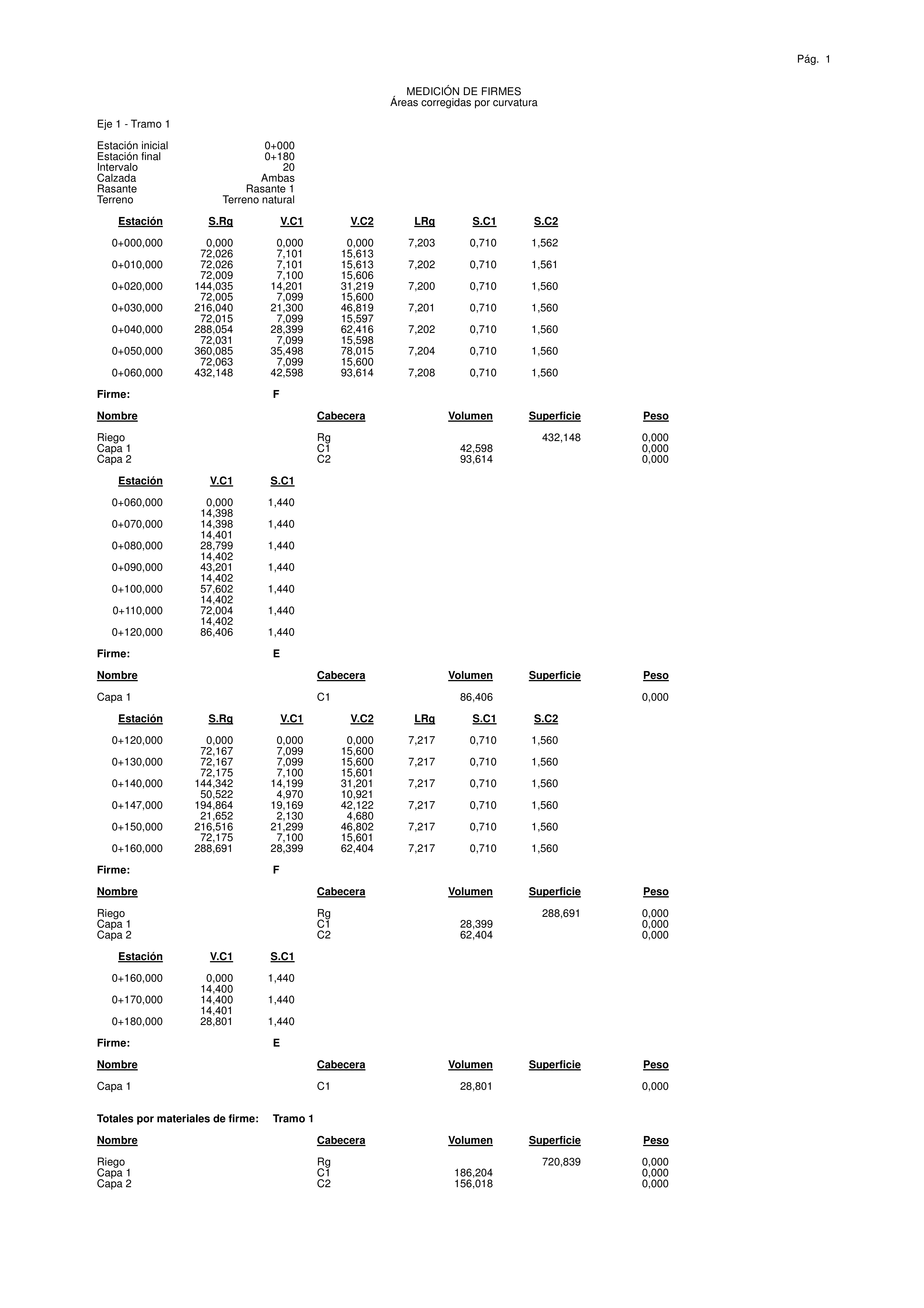

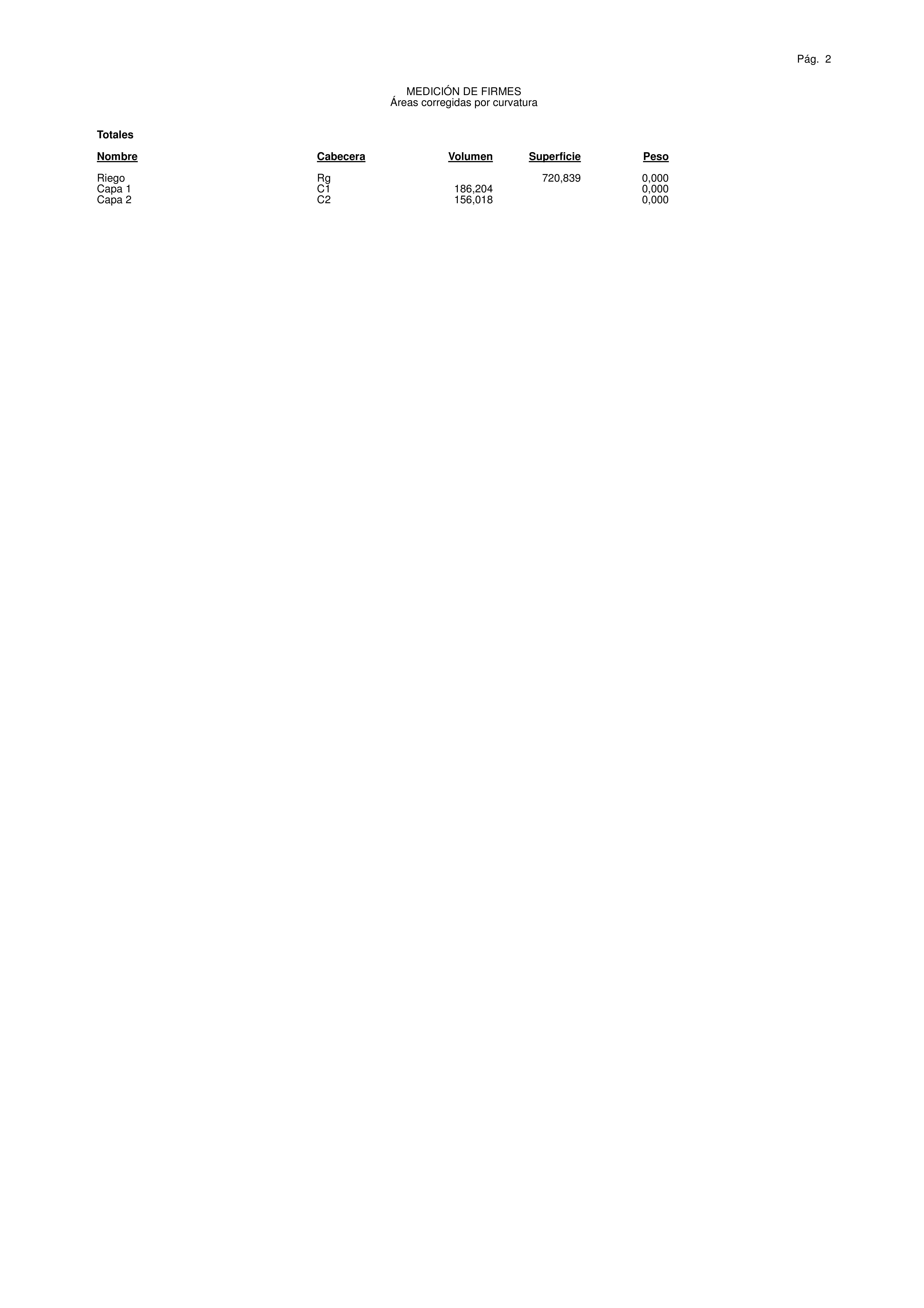

Ejemplo de muestra
