Formato de archivos .XY

El archivo .XY de geometría en planta contiene datos relativos a la geometría en planta de un eje.

Tiene el siguiente formato:

Cabecera

*XY

Cuerpo

Una fila por cada vértice en planta, ordenados por estaciones crecientes.

Campo 1

X del vértice.

Campo 2

Y del vértice.

Campo 3 (opcional, pero en caso de existir deben definirse los campos 3, 4 y 5 obligatoriamente)

Parámetro de la clotoide de entrada de la curva asociada al vértice.

Campo 4 (opcional, pero en caso de existir deben definirse los campos 3, 4 y 5 obligatoriamente)

Radio de la curva asociada al vértice.

Campo 5 (opcional, pero en caso de existir deben definirse los campos 3, 4 y 5 obligatoriamente)

Parámetro de la clotoide de salida de la curva asociada al vértice.

Pie

No tiene.

Separadores

Separador decimal

Punto.

Separador de campo

Coma.

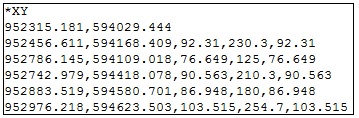

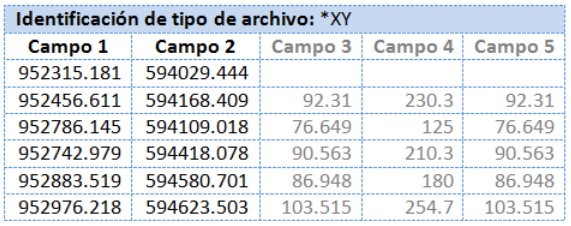

Ejemplo de muestra
