Formato de archivos .VSC
El archivo .VSC de geometría en alzado contiene datos relativos a la geometría de una rasante.
Tiene el siguiente formato:
- Campo 1
- Estación del vértice, con 3 decimales.
- Campo 2
- Cota del vértice, con 3 decimales.
- Campo 3
- Pendiente entre el vértice y el vértice anterior en %, con 3 decimales.
- Positiva si es pendiente ascendente; negativa si es descendente.
- Campo 4
- Tangente del acuerdo, con 3 decimales (longitud entre un vértice y su tangente de entrada o salida).
- Siempre positiva.
- Campo 5
- Radio del acuerdo en metros, con 3 decimales.
- Positivo si es cóncavo (columpio); negativo si es convexo (cresta).
- Campo 6
- Flecha (Bisectriz) del acuerdo en metros, con 3 decimales.
- Positiva si es cóncavo (columpio); negativa si es convexo (cresta).
- Campo 7
- Identificador del dato fijado para definir la cota del vértice.
- C si es la cota; P si es la pendiente.
- Campo 6
- Identificador del dato fijado para definir el acuerdo.
- T si es la tangente; R si es el radio; F si es la flecha.
- Separador decimal
- Punto.
- Separador de campo
- Coma.
Cabecera
*VSC
Nombre de la rasante
Cuerpo
Una fila por cada vértice, ordenados por estaciones crecientes.
Pie
No tiene.
Separadores

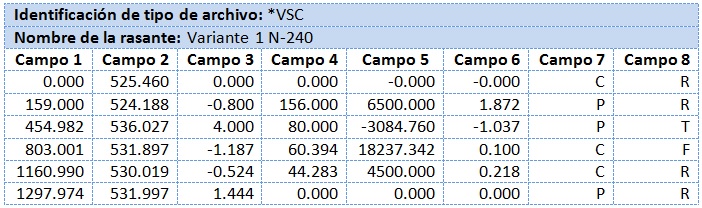

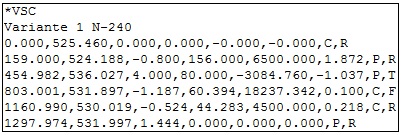

Ejemplo de muestra
Vea también
