Formato de archivos .PLT
El archivo .PLT de geometría en planta contiene datos relativos a la geometría en planta de un eje.
Tiene el siguiente formato:
- Campo 1
- Estación del punto singular en planta, con 6 decimales.
- Campo 2
- X del punto singular en planta, con 6 decimales.
- Campo 3
- Y del punto singular en planta, con 6 decimales.
- Campo 4
- Acimut del punto singular en planta, medido en ángulos centesimales de 0 a 400 con origen el Norte y sentido horario con 6 decimales.
- Campo 5
- Radio del punto singular en planta, con 6 decimales. Valores 0 indican radio Infinito.
- Campo 6
- Parámetro de clotoide en el punto singular en planta, con 6 decimales.
- Separador decimal
- Punto.
- Separador de campo
- Coma.
Cabecera
*PLT1
Nombre del eje
Cuerpo
Una fila por cada singular en planta, ordenados por estaciones crecientes.
Pie
No tiene.
Separadores

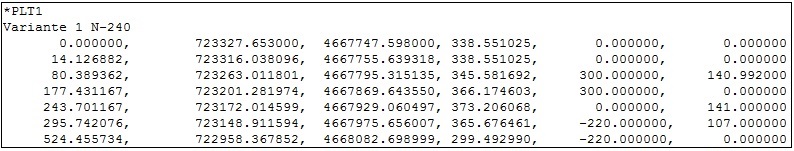

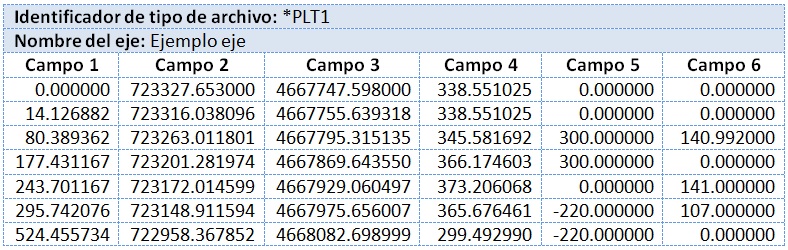

Ejemplo de muestra
