Formato de archivos .ALZ de rasante

El archivo .ALZ de geometría en alzado contiene datos relativos a la geometría de una rasante.

Tiene el siguiente formato:

Cabecera

*ALZ1

Nombre de la rasante

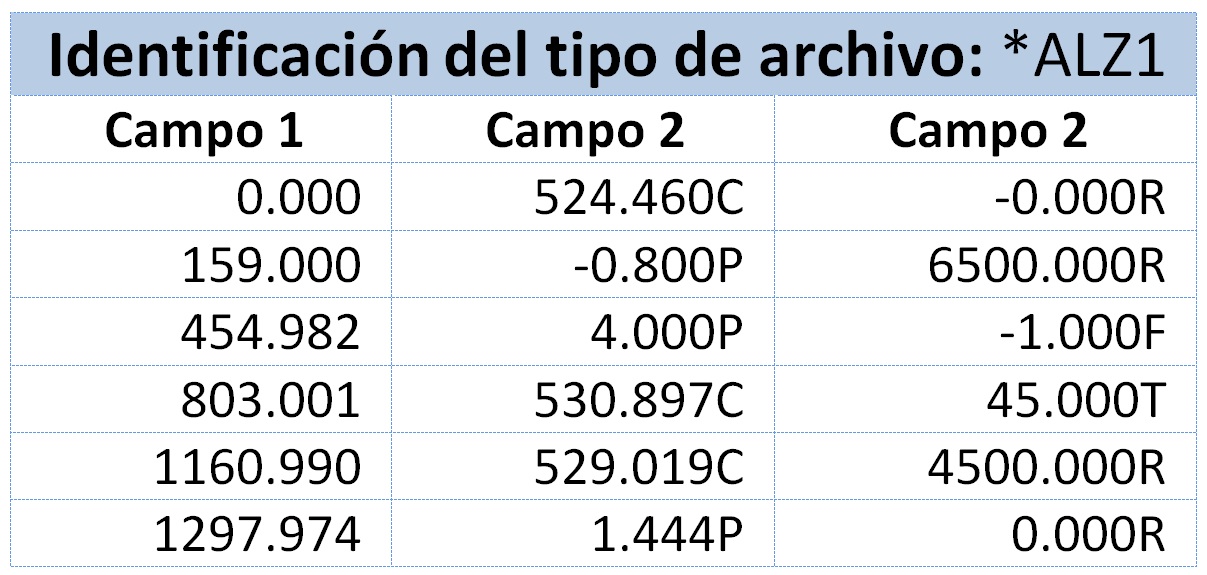

Cuerpo

Una fila por cada vértice de la rasante, ordenados por estaciones crecientes.

Campo 1

Estación del vértice, con 3 decimales.

Campo 2

Dato relativo a la cota del vértice o la pendiente con el vértice anterior, con 3 decimales. Solo puede indicarse uno de los dos datos:

- Si el dato de referencia es la cota del vértice, se añade una "C" a continuación del dato.

- Si el dato de referencia es la pendiente, se añade una "P" a continuación del dato.

Campo 3

Dato relativo a la definición del acuerdo en el vértice, con 3 decimales. Solo puede indicarse uno de los dos datos:

- Si el dato de referencia es el radio del acuerdo (Kv), se añade una "R" a continuación del dato.

- Si el dato de referencia es la tangente del acuerdo (la mitad de su longitud entre puntos de tangencia), se añade una "T" a continuación del dato.

- Si el dato de referencia es la bisectriz, se añade una "F" a continuación del dato.

Pie

No tiene.

Separadores

Separador decimal

Punto.

Separador de campo

Coma.

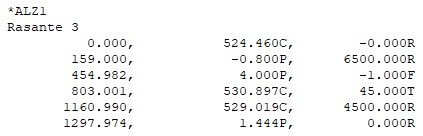

Ejemplo de muestra
