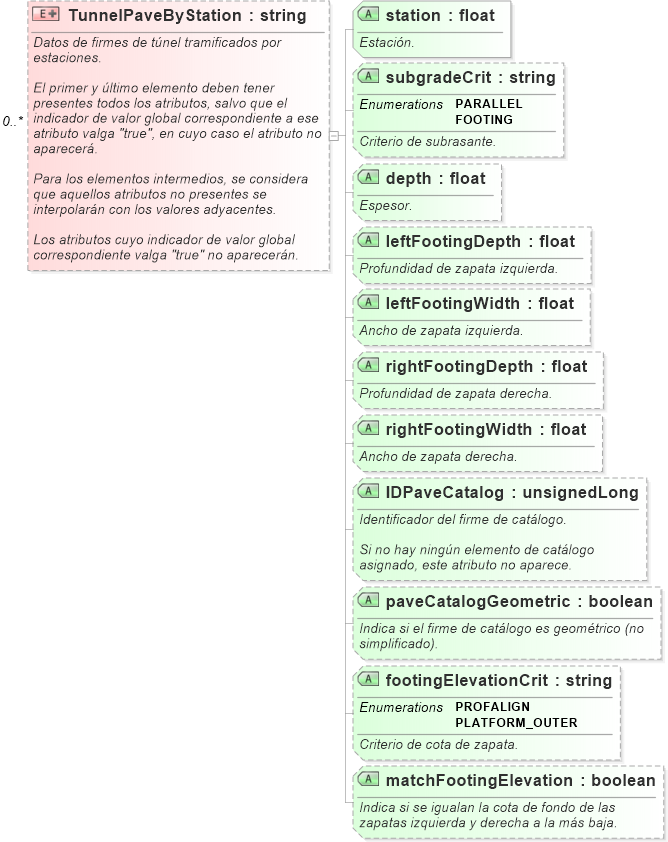

Datos de firmes de túnel tramificados por estaciones.

El primer y último elemento deben tener presentes todos los atributos, salvo que el indicador de valor global correspondiente a ese atributo valga "true", en cuyo caso el atributo no aparecerá.

Para los elementos intermedios, se considera que aquellos atributos no presentes se interpolarán con los valores adyacentes.

Los atributos cuyo indicador de valor global correspondiente valga "true" no aparecerán.

<xs:element name="TunnelPaveByStation" minOccurs="0" maxOccurs="unbounded">
    <xs:annotation>
        <xs:documentation>Datos de firmes de túnel tramificados por estaciones.</xs:documentation>
        <xs:documentation>
        </xs:documentation>
        <xs:documentation>El primer y último elemento deben tener presentes todos los atributos, salvo que el indicador de valor global correspondiente a ese atributo valga "true", en cuyo caso el atributo no aparecerá.</xs:documentation>
        <xs:documentation>
        </xs:documentation>
        <xs:documentation>Para los elementos intermedios, se considera que aquellos atributos no presentes se interpolarán con los valores adyacentes.</xs:documentation>
        <xs:documentation>
        </xs:documentation>
        <xs:documentation>Los atributos cuyo indicador de valor global correspondiente valga "true" no aparecerán.</xs:documentation>
    </xs:annotation>
    <xs:complexType>
        <xs:simpleContent>
            <xs:extension base="xs:string">
                <xs:attribute name="station" type="xs:float" use="required">
                    <xs:annotation>
                        <xs:documentation>Estación.</xs:documentation>
                    </xs:annotation>
                </xs:attribute>
                <xs:attribute name="subgradeCrit">
                    <xs:annotation>
                        <xs:documentation>Criterio de subrasante.</xs:documentation>
                    </xs:annotation>
                    <xs:simpleType>
                        <xs:restriction base="xs:string">
                            <xs:enumeration value="PARALLEL" />
                            <xs:enumeration value="FOOTING" />
                        </xs:restriction>
                    </xs:simpleType>
                </xs:attribute>
                <xs:attribute name="depth" type="xs:float">
                    <xs:annotation>
                        <xs:documentation>Espesor.</xs:documentation>
                    </xs:annotation>
                </xs:attribute>
                <xs:attribute name="leftFootingDepth" type="xs:float">
                    <xs:annotation>
                        <xs:documentation>Profundidad de zapata izquierda.</xs:documentation>
                    </xs:annotation>
                </xs:attribute>
                <xs:attribute name="leftFootingWidth" type="xs:float">
                    <xs:annotation>
                        <xs:documentation>Ancho de zapata izquierda.</xs:documentation>
                    </xs:annotation>
                </xs:attribute>
                <xs:attribute name="rightFootingDepth" type="xs:float">
                    <xs:annotation>
                        <xs:documentation>Profundidad de zapata derecha.</xs:documentation>
                    </xs:annotation>
                </xs:attribute>
                <xs:attribute name="rightFootingWidth" type="xs:float">
                    <xs:annotation>
                        <xs:documentation>Ancho de zapata derecha.</xs:documentation>
                    </xs:annotation>
                </xs:attribute>
                <xs:attribute name="IDPaveCatalog" type="xs:unsignedLong">
                    <xs:annotation>
                        <xs:documentation>Identificador del firme de catálogo.</xs:documentation>
                        <xs:documentation>
                        </xs:documentation>
                        <xs:documentation>Si no hay ningún elemento de catálogo asignado, este atributo no aparece.</xs:documentation>
                    </xs:annotation>
                </xs:attribute>
                <xs:attribute name="paveCatalogGeometric" type="xs:boolean">
                    <xs:annotation>
                        <xs:documentation>Indica si el firme de catálogo es geométrico (no simplificado).</xs:documentation>
                    </xs:annotation>
                </xs:attribute>
                <xs:attribute name="footingElevationCrit">
                    <xs:annotation>
                        <xs:documentation>Criterio de cota de zapata.</xs:documentation>
                    </xs:annotation>
                    <xs:simpleType>
                        <xs:restriction base="xs:string">
                            <xs:enumeration value="PROFALIGN" />
                            <xs:enumeration value="PLATFORM_OUTER" />
                        </xs:restriction>
                    </xs:simpleType>
                </xs:attribute>
                <xs:attribute name="matchFootingElevation" type="xs:boolean">
                    <xs:annotation>
                        <xs:documentation>Indica si se igualan la cota de fondo de las zapatas izquierda y derecha a la más baja.</xs:documentation>
                    </xs:annotation>
                </xs:attribute>
            </xs:extension>
        </xs:simpleContent>
    </xs:complexType>
</xs:element>
