Definition Type: Element
Name: SubgradeGlobalValues
Type: string:http://www.w3.org/2001/XMLSchema
Containing Schema: 0_COMPLETO_ENG.xsd
MinOccurs 0
MaxOccurs 1
Abstract
Documentation:
Valores de datos globales o por defecto de capa de explanada.

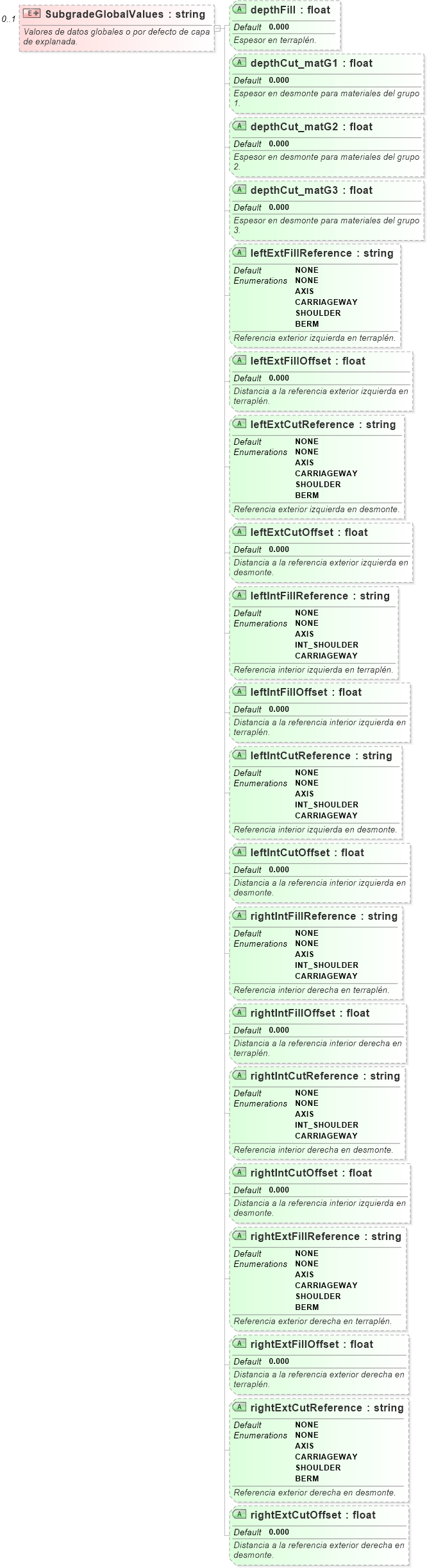

Collapse XSD Schema Diagram:
Drilldown into rightExtCutOffset Drilldown into rightExtCutReference Drilldown into rightExtFillOffset Drilldown into rightExtFillReference Drilldown into rightIntCutOffset Drilldown into rightIntCutReference Drilldown into rightIntFillOffset Drilldown into rightIntFillReference Drilldown into leftIntCutOffset Drilldown into leftIntCutReference Drilldown into leftIntFillOffset Drilldown into leftIntFillReference Drilldown into leftExtCutOffset Drilldown into leftExtCutReference Drilldown into leftExtFillOffset Drilldown into leftExtFillReference Drilldown into depthCut_matG3 Drilldown into depthCut_matG2 Drilldown into depthCut_matG1 Drilldown into depthFillXSD Diagram of SubgradeGlobalValues
Collapse XSD Schema Code:
<xs:element name="SubgradeGlobalValues" minOccurs="0" maxOccurs="1">
    <xs:annotation>
        <xs:documentation>Valores de datos globales o por defecto de capa de explanada.</xs:documentation>
    </xs:annotation>
    <xs:complexType>
        <xs:simpleContent>
            <xs:extension base="xs:string">
                <xs:attribute name="depthFill" default="0.000" type="xs:float">
                    <xs:annotation>
                        <xs:documentation>Espesor en terraplén.</xs:documentation>
                    </xs:annotation>
                </xs:attribute>
                <xs:attribute name="depthCut_matG1" default="0.000" type="xs:float">
                    <xs:annotation>
                        <xs:documentation>Espesor en desmonte para materiales del grupo 1.</xs:documentation>
                    </xs:annotation>
                </xs:attribute>
                <xs:attribute name="depthCut_matG2" default="0.000" type="xs:float">
                    <xs:annotation>
                        <xs:documentation>Espesor en desmonte para materiales del grupo 2.</xs:documentation>
                    </xs:annotation>
                </xs:attribute>
                <xs:attribute name="depthCut_matG3" default="0.000" type="xs:float">
                    <xs:annotation>
                        <xs:documentation>Espesor en desmonte para materiales del grupo 3.</xs:documentation>
                    </xs:annotation>
                </xs:attribute>
                <xs:attribute name="leftExtFillReference" default="NONE">
                    <xs:annotation>
                        <xs:documentation>Referencia exterior izquierda en terraplén.</xs:documentation>
                    </xs:annotation>
                    <xs:simpleType>
                        <xs:restriction base="xs:string">
                            <xs:enumeration value="NONE" />
                            <xs:enumeration value="AXIS" />
                            <xs:enumeration value="CARRIAGEWAY" />
                            <xs:enumeration value="SHOULDER" />
                            <xs:enumeration value="BERM" />
                        </xs:restriction>
                    </xs:simpleType>
                </xs:attribute>
                <xs:attribute name="leftExtFillOffset" default="0.000" type="xs:float">
                    <xs:annotation>
                        <xs:documentation>Distancia a la referencia exterior izquierda en terraplén.</xs:documentation>
                    </xs:annotation>
                </xs:attribute>
                <xs:attribute name="leftExtCutReference" default="NONE">
                    <xs:annotation>
                        <xs:documentation>Referencia exterior izquierda en desmonte.</xs:documentation>
                    </xs:annotation>
                    <xs:simpleType>
                        <xs:restriction base="xs:string">
                            <xs:enumeration value="NONE" />
                            <xs:enumeration value="AXIS" />
                            <xs:enumeration value="CARRIAGEWAY" />
                            <xs:enumeration value="SHOULDER" />
                            <xs:enumeration value="BERM" />
                        </xs:restriction>
                    </xs:simpleType>
                </xs:attribute>
                <xs:attribute name="leftExtCutOffset" default="0.000" type="xs:float">
                    <xs:annotation>
                        <xs:documentation>Distancia a la referencia exterior izquierda en desmonte.</xs:documentation>
                    </xs:annotation>
                </xs:attribute>
                <xs:attribute name="leftIntFillReference" default="NONE">
                    <xs:annotation>
                        <xs:documentation>Referencia interior izquierda en terraplén.</xs:documentation>
                    </xs:annotation>
                    <xs:simpleType>
                        <xs:restriction base="xs:string">
                            <xs:enumeration value="NONE" />
                            <xs:enumeration value="AXIS" />
                            <xs:enumeration value="INT_SHOULDER" />
                            <xs:enumeration value="CARRIAGEWAY" />
                        </xs:restriction>
                    </xs:simpleType>
                </xs:attribute>
                <xs:attribute name="leftIntFillOffset" default="0.000" type="xs:float">
                    <xs:annotation>
                        <xs:documentation>Distancia a la referencia interior izquierda en terraplén.</xs:documentation>
                    </xs:annotation>
                </xs:attribute>
                <xs:attribute name="leftIntCutReference" default="NONE">
                    <xs:annotation>
                        <xs:documentation>Referencia interior izquierda en desmonte.</xs:documentation>
                    </xs:annotation>
                    <xs:simpleType>
                        <xs:restriction base="xs:string">
                            <xs:enumeration value="NONE" />
                            <xs:enumeration value="AXIS" />
                            <xs:enumeration value="INT_SHOULDER" />
                            <xs:enumeration value="CARRIAGEWAY" />
                        </xs:restriction>
                    </xs:simpleType>
                </xs:attribute>
                <xs:attribute name="leftIntCutOffset" default="0.000" type="xs:float">
                    <xs:annotation>
                        <xs:documentation>Distancia a la referencia interior izquierda en desmonte.</xs:documentation>
                    </xs:annotation>
                </xs:attribute>
                <xs:attribute name="rightIntFillReference" default="NONE">
                    <xs:annotation>
                        <xs:documentation>Referencia interior derecha en terraplén.</xs:documentation>
                    </xs:annotation>
                    <xs:simpleType>
                        <xs:restriction base="xs:string">
                            <xs:enumeration value="NONE" />
                            <xs:enumeration value="AXIS" />
                            <xs:enumeration value="INT_SHOULDER" />
                            <xs:enumeration value="CARRIAGEWAY" />
                        </xs:restriction>
                    </xs:simpleType>
                </xs:attribute>
                <xs:attribute name="rightIntFillOffset" default="0.000" type="xs:float">
                    <xs:annotation>
                        <xs:documentation>Distancia a la referencia interior derecha en terraplén.</xs:documentation>
                    </xs:annotation>
                </xs:attribute>
                <xs:attribute name="rightIntCutReference" default="NONE">
                    <xs:annotation>
                        <xs:documentation>Referencia interior derecha en desmonte.</xs:documentation>
                    </xs:annotation>
                    <xs:simpleType>
                        <xs:restriction base="xs:string">
                            <xs:enumeration value="NONE" />
                            <xs:enumeration value="AXIS" />
                            <xs:enumeration value="INT_SHOULDER" />
                            <xs:enumeration value="CARRIAGEWAY" />
                        </xs:restriction>
                    </xs:simpleType>
                </xs:attribute>
                <xs:attribute name="rightIntCutOffset" default="0.000" type="xs:float">
                    <xs:annotation>
                        <xs:documentation>Distancia a la referencia interior izquierda en desmonte.</xs:documentation>
                    </xs:annotation>
                </xs:attribute>
                <xs:attribute name="rightExtFillReference" default="NONE">
                    <xs:annotation>
                        <xs:documentation>Referencia exterior derecha en terraplén.</xs:documentation>
                    </xs:annotation>
                    <xs:simpleType>
                        <xs:restriction base="xs:string">
                            <xs:enumeration value="NONE" />
                            <xs:enumeration value="AXIS" />
                            <xs:enumeration value="CARRIAGEWAY" />
                            <xs:enumeration value="SHOULDER" />
                            <xs:enumeration value="BERM" />
                        </xs:restriction>
                    </xs:simpleType>
                </xs:attribute>
                <xs:attribute name="rightExtFillOffset" default="0.000" type="xs:float">
                    <xs:annotation>
                        <xs:documentation>Distancia a la referencia exterior derecha en terraplén.</xs:documentation>
                    </xs:annotation>
                </xs:attribute>
                <xs:attribute name="rightExtCutReference" default="NONE">
                    <xs:annotation>
                        <xs:documentation>Referencia exterior derecha en desmonte.</xs:documentation>
                    </xs:annotation>
                    <xs:simpleType>
                        <xs:restriction base="xs:string">
                            <xs:enumeration value="NONE" />
                            <xs:enumeration value="AXIS" />
                            <xs:enumeration value="CARRIAGEWAY" />
                            <xs:enumeration value="SHOULDER" />
                            <xs:enumeration value="BERM" />
                        </xs:restriction>
                    </xs:simpleType>
                </xs:attribute>
                <xs:attribute name="rightExtCutOffset" default="0.000" type="xs:float">
                    <xs:annotation>
                        <xs:documentation>Distancia a la referencia exterior derecha en desmonte.</xs:documentation>
                    </xs:annotation>
                </xs:attribute>
            </xs:extension>
        </xs:simpleContent>
    </xs:complexType>
</xs:element>
Collapse Child Attributes:
Name Type Default Value Use
depthFill depthFill 0.000 (Optional)
depthCut_matG1 depthCut_matG1 0.000 (Optional)
depthCut_matG2 depthCut_matG2 0.000 (Optional)
depthCut_matG3 depthCut_matG3 0.000 (Optional)
leftExtFillReference leftExtFillReference NONE (Optional)
leftExtFillOffset leftExtFillOffset 0.000 (Optional)
leftExtCutReference leftExtCutReference NONE (Optional)
leftExtCutOffset leftExtCutOffset 0.000 (Optional)
leftIntFillReference leftIntFillReference NONE (Optional)
leftIntFillOffset leftIntFillOffset 0.000 (Optional)
leftIntCutReference leftIntCutReference NONE (Optional)
leftIntCutOffset leftIntCutOffset 0.000 (Optional)
rightIntFillReference rightIntFillReference NONE (Optional)
rightIntFillOffset rightIntFillOffset 0.000 (Optional)
rightIntCutReference rightIntCutReference NONE (Optional)
rightIntCutOffset rightIntCutOffset 0.000 (Optional)
rightExtFillReference rightExtFillReference NONE (Optional)
rightExtFillOffset rightExtFillOffset 0.000 (Optional)
rightExtCutReference rightExtCutReference NONE (Optional)
rightExtCutOffset rightExtCutOffset 0.000 (Optional)
