<xs:element name="SubgradeByStation" minOccurs="0" maxOccurs="unbounded">
<xs:annotation>
<xs:documentation>Datos de capa de explanada tramificados por estaciones.</xs:documentation>
<xs:documentation>
</xs:documentation>
<xs:documentation>El primer y último elemento deben tener presentes todos los atributos, salvo que el indicador de valor global correspondiente a ese atributo valga "true", en cuyo caso el atributo no aparecerá.</xs:documentation>
<xs:documentation>
</xs:documentation>
<xs:documentation>Para los elementos intermedios, se considera que aquellos atributos no presentes se interpolarán con los valores adyacentes.</xs:documentation>
<xs:documentation>
</xs:documentation>
<xs:documentation>Los atributos cuyo indicador de valor global correspondiente valga "true" no aparecerán.</xs:documentation>
</xs:annotation>
<xs:complexType>
<xs:simpleContent>
<xs:extension base="xs:string">
<xs:attribute name="station" type="xs:float" use="required">
<xs:annotation>
<xs:documentation>Estación.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="depthFill" type="xs:float">
<xs:annotation>
<xs:documentation>Espesor en terraplén.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="depthCut_matG1" type="xs:float">
<xs:annotation>
<xs:documentation>Espesor en desmonte para materiales del grupo 1.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="depthCut_matG2" type="xs:float">
<xs:annotation>
<xs:documentation>Espesor en desmonte para materiales del grupo 2.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="depthCut_matG3" type="xs:float">
<xs:annotation>
<xs:documentation>Espesor en desmonte para materiales del grupo 3.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="leftExtFillReference">
<xs:annotation>
<xs:documentation>Referencia exterior izquierda en terraplén.</xs:documentation>
</xs:annotation>
<xs:simpleType>
<xs:restriction base="xs:string">
<xs:enumeration value="NONE" />
<xs:enumeration value="AXIS" />
<xs:enumeration value="CARRIAGEWAY" />
<xs:enumeration value="SHOULDER" />
<xs:enumeration value="BERM" />
</xs:restriction>
</xs:simpleType>
</xs:attribute>
<xs:attribute name="leftExtFillOffset" type="xs:float">
<xs:annotation>
<xs:documentation>Distancia a la referencia exterior izquierda en terraplén.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="leftExtCutReference">
<xs:annotation>
<xs:documentation>Referencia exterior izquierda en desmonte.</xs:documentation>
</xs:annotation>
<xs:simpleType>
<xs:restriction base="xs:string">
<xs:enumeration value="NONE" />
<xs:enumeration value="AXIS" />
<xs:enumeration value="CARRIAGEWAY" />
<xs:enumeration value="SHOULDER" />
<xs:enumeration value="BERM" />
</xs:restriction>
</xs:simpleType>
</xs:attribute>
<xs:attribute name="leftExtCutOffset" type="xs:float">
<xs:annotation>
<xs:documentation>Distancia a la referencia exterior izquierda en desmonte.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="leftIntFillReference">
<xs:annotation>
<xs:documentation>Referencia interior izquierda en terraplén.</xs:documentation>
</xs:annotation>
<xs:simpleType>
<xs:restriction base="xs:string">
<xs:enumeration value="NONE" />
<xs:enumeration value="AXIS" />
<xs:enumeration value="INT_SHOULDER" />
<xs:enumeration value="CARRIAGEWAY" />
</xs:restriction>
</xs:simpleType>
</xs:attribute>
<xs:attribute name="leftIntFillOffset" type="xs:float">
<xs:annotation>
<xs:documentation>Distancia a la referencia interior izquierda en terraplén.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="leftIntCutReference">
<xs:annotation>
<xs:documentation>Referencia interior izquierda en desmonte.</xs:documentation>
</xs:annotation>
<xs:simpleType>
<xs:restriction base="xs:string">
<xs:enumeration value="NONE" />
<xs:enumeration value="AXIS" />
<xs:enumeration value="INT_SHOULDER" />
<xs:enumeration value="CARRIAGEWAY" />
</xs:restriction>
</xs:simpleType>
</xs:attribute>
<xs:attribute name="leftIntCutOffset" type="xs:float">
<xs:annotation>
<xs:documentation>Distancia a la referencia interior izquierda en desmonte.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="rightIntFillReference">
<xs:annotation>
<xs:documentation>Referencia interior derecha en terraplén.</xs:documentation>
</xs:annotation>
<xs:simpleType>
<xs:restriction base="xs:string">
<xs:enumeration value="NONE" />
<xs:enumeration value="AXIS" />
<xs:enumeration value="INT_SHOULDER" />
<xs:enumeration value="CARRIAGEWAY" />
</xs:restriction>
</xs:simpleType>
</xs:attribute>
<xs:attribute name="rightIntFillOffset" type="xs:float">
<xs:annotation>
<xs:documentation>Distancia a la referencia interior derecha en terraplén.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="rightIntCutReference">
<xs:annotation>
<xs:documentation>Referencia interior derecha en desmonte.</xs:documentation>
</xs:annotation>
<xs:simpleType>
<xs:restriction base="xs:string">
<xs:enumeration value="NONE" />
<xs:enumeration value="AXIS" />
<xs:enumeration value="INT_SHOULDER" />
<xs:enumeration value="CARRIAGEWAY" />
</xs:restriction>
</xs:simpleType>
</xs:attribute>
<xs:attribute name="rightIntCutOffset" type="xs:float">
<xs:annotation>
<xs:documentation>Distancia a la referencia interior izquierda en desmonte.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="rightExtFillReference">
<xs:annotation>
<xs:documentation>Referencia exterior derecha en terraplén.</xs:documentation>
</xs:annotation>
<xs:simpleType>
<xs:restriction base="xs:string">
<xs:enumeration value="NONE" />
<xs:enumeration value="AXIS" />
<xs:enumeration value="CARRIAGEWAY" />
<xs:enumeration value="SHOULDER" />
<xs:enumeration value="BERM" />
</xs:restriction>
</xs:simpleType>
</xs:attribute>
<xs:attribute name="rightExtFillOffset" type="xs:float">
<xs:annotation>
<xs:documentation>Distancia a la referencia exterior derecha en terraplén.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="rightExtCutReference">
<xs:annotation>
<xs:documentation>Referencia exterior derecha en desmonte.</xs:documentation>
</xs:annotation>
<xs:simpleType>
<xs:restriction base="xs:string">
<xs:enumeration value="NONE" />
<xs:enumeration value="AXIS" />
<xs:enumeration value="CARRIAGEWAY" />
<xs:enumeration value="SHOULDER" />
<xs:enumeration value="BERM" />
</xs:restriction>
</xs:simpleType>
</xs:attribute>
<xs:attribute name="rightExtCutOffset" type="xs:float">
<xs:annotation>
<xs:documentation>Distancia a la referencia exterior derecha en desmonte.</xs:documentation>
</xs:annotation>
</xs:attribute>
</xs:extension>
</xs:simpleContent>
</xs:complexType>
</xs:element>
|

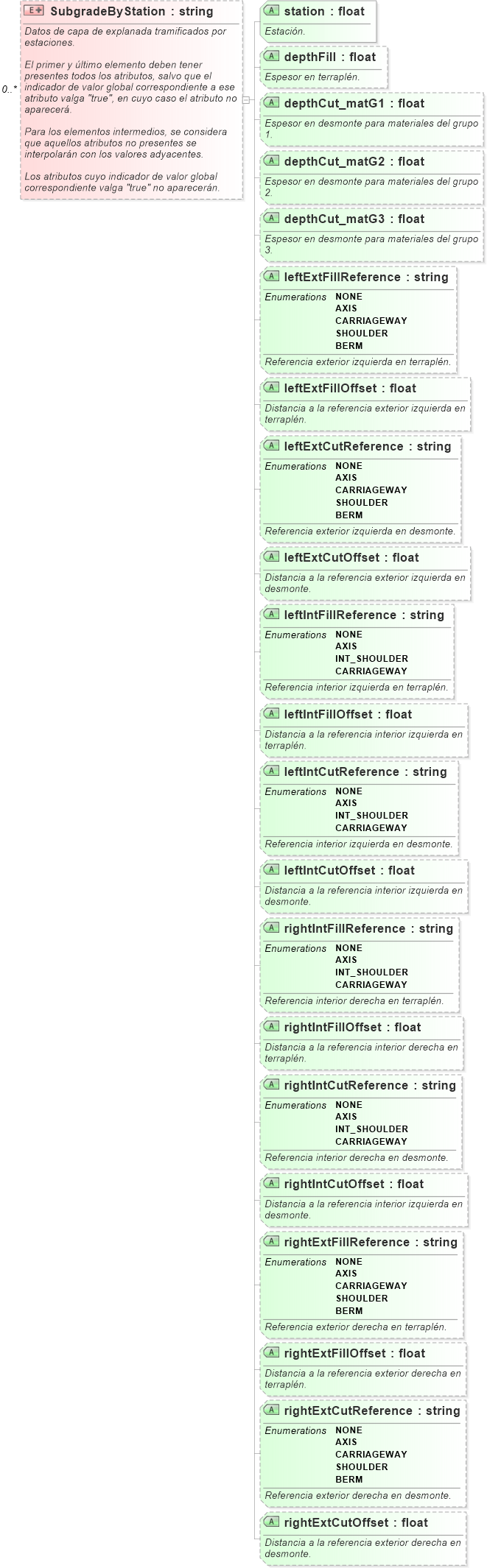

XSD Schema Diagram:
