Datos de taludes de terraplén tramificados por estaciones.

El primer y último elemento deben tener presentes todos los atributos, salvo que el indicador de valor global correspondiente a ese atributo valga "true", en cuyo caso el atributo no aparecerá.

Para los elementos intermedios, se considera que aquellos atributos no presentes se interpolarán con los valores adyacentes.

Los atributos cuyo indicador de valor global correspondiente valga "true" no aparecerán.

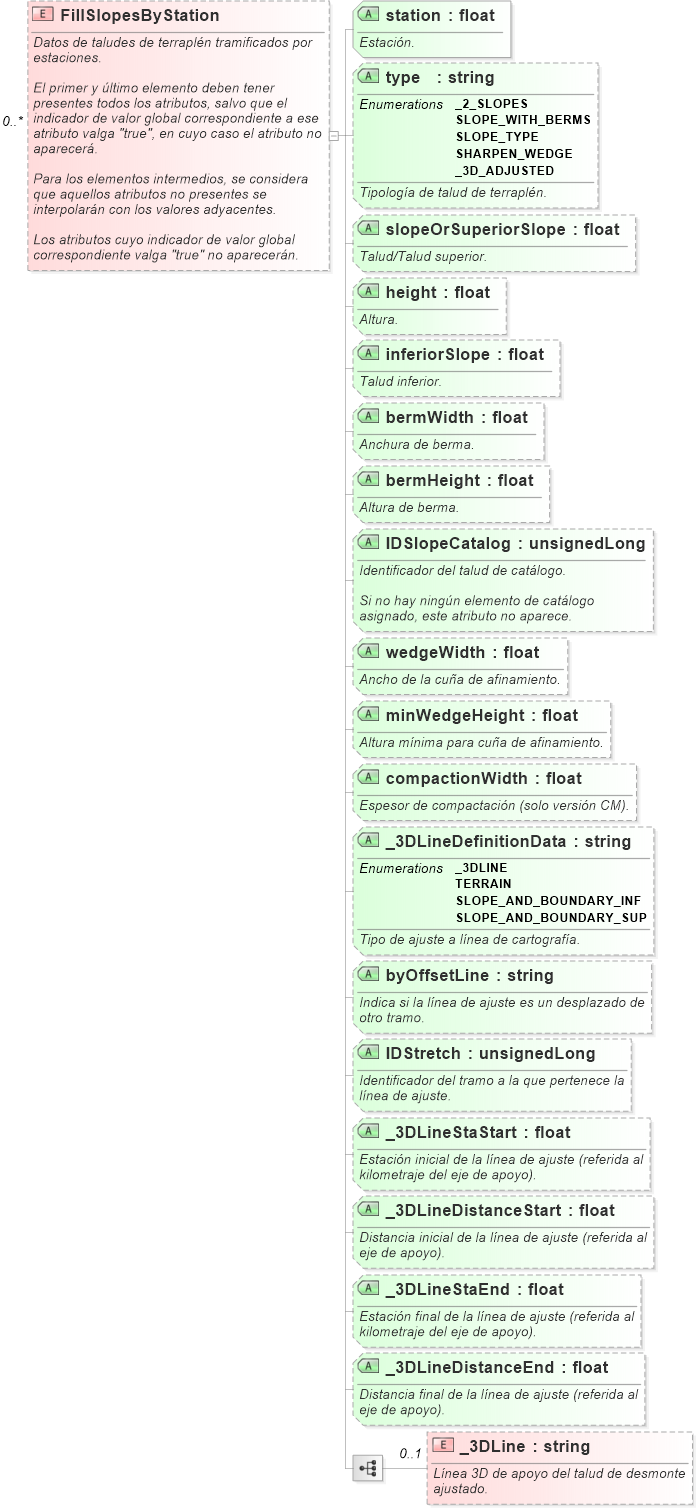

<xs:element name="FillSlopesByStation" minOccurs="0" maxOccurs="unbounded">
    <xs:annotation>
        <xs:documentation>Datos de taludes de terraplén tramificados por estaciones.</xs:documentation>
        <xs:documentation>
        </xs:documentation>
        <xs:documentation>El primer y último elemento deben tener presentes todos los atributos, salvo que el indicador de valor global correspondiente a ese atributo valga "true", en cuyo caso el atributo no aparecerá.</xs:documentation>
        <xs:documentation>
        </xs:documentation>
        <xs:documentation>Para los elementos intermedios, se considera que aquellos atributos no presentes se interpolarán con los valores adyacentes.</xs:documentation>
        <xs:documentation>
        </xs:documentation>
        <xs:documentation>Los atributos cuyo indicador de valor global correspondiente valga "true" no aparecerán.</xs:documentation>
    </xs:annotation>
    <xs:complexType>
        <xs:sequence>
            <xs:element name="_3DLine" type="xs:string" minOccurs="0">
                <xs:annotation>
                    <xs:documentation>Línea 3D de apoyo del talud de desmonte ajustado.</xs:documentation>
                </xs:annotation>
            </xs:element>
        </xs:sequence>
        <xs:attribute name="station" type="xs:float" use="required">
            <xs:annotation>
                <xs:documentation>Estación.</xs:documentation>
            </xs:annotation>
        </xs:attribute>
        <xs:attribute name="type">
            <xs:annotation>
                <xs:documentation>Tipología de talud de terraplén.</xs:documentation>
            </xs:annotation>
            <xs:simpleType>
                <xs:restriction base="xs:string">
                    <xs:enumeration value="_2_SLOPES" />
                    <xs:enumeration value="SLOPE_WITH_BERMS" />
                    <xs:enumeration value="SLOPE_TYPE" />
                    <xs:enumeration value="SHARPEN_WEDGE" />
                    <xs:enumeration value="_3D_ADJUSTED" />
                </xs:restriction>
            </xs:simpleType>
        </xs:attribute>
        <xs:attribute name="slopeOrSuperiorSlope" type="xs:float">
            <xs:annotation>
                <xs:documentation>Talud/Talud superior.</xs:documentation>
            </xs:annotation>
        </xs:attribute>
        <xs:attribute name="height" type="xs:float">
            <xs:annotation>
                <xs:documentation>Altura.</xs:documentation>
            </xs:annotation>
        </xs:attribute>
        <xs:attribute name="inferiorSlope" type="xs:float">
            <xs:annotation>
                <xs:documentation>Talud inferior.</xs:documentation>
            </xs:annotation>
        </xs:attribute>
        <xs:attribute name="bermWidth" type="xs:float">
            <xs:annotation>
                <xs:documentation>Anchura de berma.</xs:documentation>
            </xs:annotation>
        </xs:attribute>
        <xs:attribute name="bermHeight" type="xs:float">
            <xs:annotation>
                <xs:documentation>Altura de berma.</xs:documentation>
            </xs:annotation>
        </xs:attribute>
        <xs:attribute name="IDSlopeCatalog" type="xs:unsignedLong">
            <xs:annotation>
                <xs:documentation>Identificador del talud de catálogo.</xs:documentation>
                <xs:documentation>
                </xs:documentation>
                <xs:documentation>Si no hay ningún elemento de catálogo asignado, este atributo no aparece.</xs:documentation>
            </xs:annotation>
        </xs:attribute>
        <xs:attribute name="wedgeWidth" type="xs:float">
            <xs:annotation>
                <xs:documentation>Ancho de la cuña de afinamiento.</xs:documentation>
            </xs:annotation>
        </xs:attribute>
        <xs:attribute name="minWedgeHeight" type="xs:float">
            <xs:annotation>
                <xs:documentation>Altura mínima para cuña de afinamiento.</xs:documentation>
            </xs:annotation>
        </xs:attribute>
        <xs:attribute name="compactionWidth" type="xs:float">
            <xs:annotation>
                <xs:documentation>Espesor de compactación (solo versión CM).</xs:documentation>
            </xs:annotation>
        </xs:attribute>
        <xs:attribute name="_3DLineDefinitionData">
            <xs:annotation>
                <xs:documentation>Tipo de ajuste a línea de cartografía.</xs:documentation>
            </xs:annotation>
            <xs:simpleType>
                <xs:restriction base="xs:string">
                    <xs:enumeration value="_3DLINE" />
                    <xs:enumeration value="TERRAIN" />
                    <xs:enumeration value="SLOPE_AND_BOUNDARY_INF" />
                    <xs:enumeration value="SLOPE_AND_BOUNDARY_SUP" />
                </xs:restriction>
            </xs:simpleType>
        </xs:attribute>
        <xs:attribute name="byOffsetLine" type="xs:string">
            <xs:annotation>
                <xs:documentation>Indica si la línea de ajuste es un desplazado de otro tramo.</xs:documentation>
            </xs:annotation>
        </xs:attribute>
        <xs:attribute name="IDStretch" type="xs:unsignedLong">
            <xs:annotation>
                <xs:documentation>Identificador del tramo a la que pertenece la línea de ajuste.</xs:documentation>
            </xs:annotation>
        </xs:attribute>
        <xs:attribute name="_3DLineStaStart" type="xs:float">
            <xs:annotation>
                <xs:documentation>Estación inicial de la línea de ajuste (referida al kilometraje del eje de apoyo).</xs:documentation>
            </xs:annotation>
        </xs:attribute>
        <xs:attribute name="_3DLineDistanceStart" type="xs:float">
            <xs:annotation>
                <xs:documentation>Distancia inicial de la línea de ajuste (referida al eje de apoyo).</xs:documentation>
            </xs:annotation>
        </xs:attribute>
        <xs:attribute name="_3DLineStaEnd" type="xs:float">
            <xs:annotation>
                <xs:documentation>Estación final de la línea de ajuste (referida al kilometraje del eje de apoyo).</xs:documentation>
            </xs:annotation>
        </xs:attribute>
        <xs:attribute name="_3DLineDistanceEnd" type="xs:float">
            <xs:annotation>
                <xs:documentation>Distancia final de la línea de ajuste (referida al eje de apoyo).</xs:documentation>
            </xs:annotation>
        </xs:attribute>
    </xs:complexType>
</xs:element>
