<xs:element name="DrainageGeometry" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos de definición de la geometría de una obra de drenaje.</xs:documentation>
<xs:documentation>
</xs:documentation>
<xs:documentation>Solo aparece si el tipo es "Obra de drenaje".</xs:documentation>
</xs:annotation>
<xs:complexType>
<xs:simpleContent>
<xs:extension base="xs:string">
<xs:attribute name="byCoordinates" type="xs:boolean" use="required">
<xs:annotation>
<xs:documentation>Indica si la obra de drenaje se define por coordenadas.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="X1" type="xs:float">
<xs:annotation>
<xs:documentation>X del primer punto de definición del eje de la obra de drenaje.</xs:documentation>
<xs:documentation>
</xs:documentation>
<xs:documentation>Solo aparece si PorCoordenadas=true, y en ese caso es obligatorio.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="Y1" type="xs:float">
<xs:annotation>
<xs:documentation>Y del primer punto de definición del eje de la obra de drenaje.</xs:documentation>
<xs:documentation>
</xs:documentation>
<xs:documentation>Solo aparece si PorCoordenadas=true, y en ese caso es obligatorio.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="X2" type="xs:float">
<xs:annotation>
<xs:documentation>X del segundo punto de definición del eje de la obra de drenaje.</xs:documentation>
<xs:documentation>
</xs:documentation>
<xs:documentation>Solo aparece si PorCoordenadas=true, y en ese caso es obligatorio.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="Y2" type="xs:float">
<xs:annotation>
<xs:documentation>Y del segundo punto de definición del eje de la obra de drenaje.</xs:documentation>
<xs:documentation>
</xs:documentation>
<xs:documentation>Solo aparece si PorCoordenadas=true, y en ese caso es obligatorio.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="station" type="xs:float">
<xs:annotation>
<xs:documentation>Estación de la obra de drenaje.</xs:documentation>
<xs:documentation>
</xs:documentation>
<xs:documentation>Solo aparece si PorCoordenadas=true, y en ese caso es obligatorio.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="angle" type="xs:float">
<xs:annotation>
<xs:documentation>Esviaje de la obra de drenaje.</xs:documentation>
<xs:documentation>
</xs:documentation>
<xs:documentation>Solo aparece si PorCoordenadas=true, y en ese caso es obligatorio.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="drainageFinLeftAngle" default="1.570796" type="xs:float">
<xs:annotation>
<xs:documentation>Ángulo del frente de la aleta izquierda respecto al eje de la obra, sentido antihorario y medido en radianes.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="drainageFinRightAngle" default="1.570796" type="xs:float">
<xs:annotation>
<xs:documentation>Ángulo del frente de la aleta derecha respecto al eje de la obra, sentido antihorario y medido en radianes.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="drainageFinNormalLeft" default="true" type="xs:boolean">
<xs:annotation>
<xs:documentation>Indica si el ángulo del frente izquierdo de la obra de drenaje se mide respecto a al eje en planta de la obra de drenaje.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="drainageFinNormalRight" default="true" type="xs:boolean">
<xs:annotation>
<xs:documentation>Indica si el ángulo del frente derecho de la obra de drenaje se mide respecto a al eje en planta de la obra de drenaje.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="drainageFinLengthPrevLeft" default="2" type="xs:float">
<xs:annotation>
<xs:documentation>Longitud de la aleta anterior de la margen izquierda.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="drainageFinLengthPrevRight" default="2" type="xs:float">
<xs:annotation>
<xs:documentation>Longitud de la aleta anterior de la margen derecha.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="drainageFinLengthPostLeft" default="2" type="xs:float">
<xs:annotation>
<xs:documentation>Longitud de la aleta posterior de la margen izquierda.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="drainageFinLengthPostRight" default="2" type="xs:float">
<xs:annotation>
<xs:documentation>Longitud de la aleta posterior de la margen derecha.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="drainageFinWideningPrevLeft" default="0.15" type="xs:float">
<xs:annotation>
<xs:documentation>Distancia entre el borde exterior del primer conducto y el extremo inicial del frente de la margen izquierda (siempre positivo).</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="drainageFinWideningPrevRight" default="0.15" type="xs:float">
<xs:annotation>
<xs:documentation>Distancia entre el borde exterior del primer conducto y el extremo inicial del frente de la margen derecha (siempre positivo).</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="drainageFinWideningPostLeft" default="0.15" type="xs:float">
<xs:annotation>
<xs:documentation>Distancia entre el borde exterior del primer conducto y el extremo final del frente de la margen izquierda (siempre positivo).</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="drainageFinWideningPostRight" default="0.15" type="xs:float">
<xs:annotation>
<xs:documentation>Distancia entre el borde exterior del primer conducto y el extremo final del frente de la margen derecha (siempre positivo).</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="drainageFinAnglePrevLeft" default="0.523599" type="xs:float">
<xs:annotation>
<xs:documentation>Ángulo de la aleta anterior de la margen izquierda respecto al frente de esa margen.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="drainageFinAnglePrevRight" default="0.523599" type="xs:float">
<xs:annotation>
<xs:documentation>Ángulo de la aleta anterior de la margen derecha respecto al frente de esa margen.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="drainageFinAnglePostLeft" default="0.523599" type="xs:float">
<xs:annotation>
<xs:documentation>Ángulo de la aleta posterior de la margen izquierda respecto al frente de esa margen.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="drainageFinAnglePostRight" default="0.523599" type="xs:float">
<xs:annotation>
<xs:documentation>Ángulo de la aleta posterior de la margen derecha respecto al frente de esa margen.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="drainageWellNormalLeft" default="false" type="xs:boolean">
<xs:annotation>
<xs:documentation>Indica si el pozo de la margen izquierda se dispone según el eje en planta de la obra de drenaje.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="drainageWellNormalRight" default="false" type="xs:boolean">
<xs:annotation>
<xs:documentation>Indica si el pozo de la margen derecha se dispone según el eje en planta de la obra de drenaje.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="drainageWellWidthLeft" default="1" type="xs:float">
<xs:annotation>
<xs:documentation>Ancho del pozo de la margen izquierda (medido a lo largo del eje del pozo).</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="drainageWellWidthRight" default="1" type="xs:float">
<xs:annotation>
<xs:documentation>Ancho del pozo de la margen derecha (medido a lo largo del eje del pozo).</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="drainageWellOverheightLeft" default="0.1" type="xs:float">
<xs:annotation>
<xs:documentation>Sobrealtura del pozo de la margen izquierda (medida desde la cota de sección del borde interno del pozo de esa margen).</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="drainageWellOverheightRight" default="0.1" type="xs:float">
<xs:annotation>
<xs:documentation>Sobrealtura del pozo de la margen derecha (medida desde la cota de sección del borde interno del pozo de esa margen).</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="drainageWellWideningPrevLeft" default="0.15" type="xs:float">
<xs:annotation>
<xs:documentation>Distancia entre el borde exterior del primer conducto y el extremo inicial del pozo de la margen izquierda (siempre positivo, medido a lo largo del frente).</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="drainageWellWideningPrevRight" default="0.15" type="xs:float">
<xs:annotation>
<xs:documentation>Distancia entre el borde exterior del primer conducto y el extremo inicial del pozo de la margen derecha (siempre positivo, medido a lo largo del frente).</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="drainageWellWideningPostLeft" default="0.15" type="xs:float">
<xs:annotation>
<xs:documentation>Distancia entre el borde exterior del primer conducto y el extremo final del pozo de la margen izquierda (siempre positivo, medido a lo largo del frente).</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="drainageWellWideningPostRight" default="0.15" type="xs:float">
<xs:annotation>
<xs:documentation>Distancia entre el borde exterior del primer conducto y el extremo final del pozo de la margen derecha (siempre positivo, medido a lo largo del frente).</xs:documentation>
</xs:annotation>
</xs:attribute>
</xs:extension>
</xs:simpleContent>
</xs:complexType>
</xs:element>
|

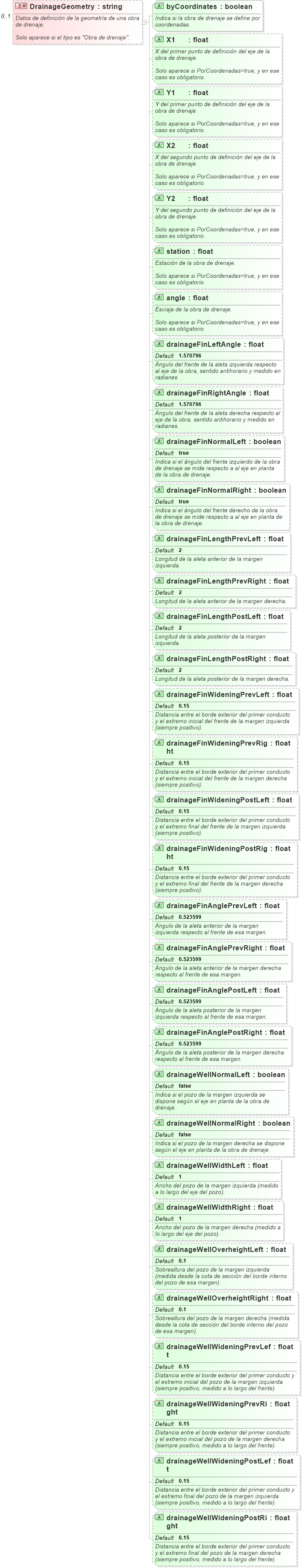

XSD Schema Diagram:
