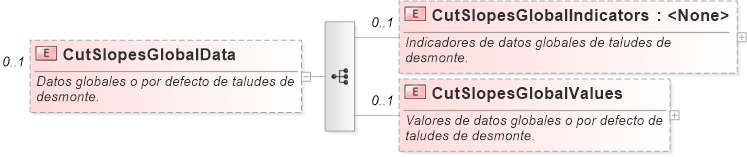

<xs:element name="CutSlopesGlobalData" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos globales o por defecto de taludes de desmonte.</xs:documentation>
</xs:annotation>
<xs:complexType>
<xs:sequence>
<xs:element name="CutSlopesGlobalIndicators" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Indicadores de datos globales de taludes de desmonte.</xs:documentation>
</xs:annotation>
<xs:complexType>
<xs:attribute name="typeGlobal" default="false" type="xs:boolean">
<xs:annotation>
<xs:documentation>Indica si es global la tipología de talud de desmonte.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="slopeOrMatG1SlopeGlobal" default="false" type="xs:boolean">
<xs:annotation>
<xs:documentation>Indica si son globales el talud/talud para materiales del grupo 1.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="closingSlopeOrMatG2SlopeGlobal" default="false" type="xs:boolean">
<xs:annotation>
<xs:documentation>Indica si son globales el talud de cierre/talud para materiales del grupo 2.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="matG3SlopeGlobal" default="false" type="xs:boolean">
<xs:annotation>
<xs:documentation>Indica si es global el talud para materiales del grupo 3.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="bermWidthGlobal" default="false" type="xs:boolean">
<xs:annotation>
<xs:documentation>Indica si es global el ancho de berma.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="bermHeightGlobal" default="false" type="xs:boolean">
<xs:annotation>
<xs:documentation>Indica si es global el alto de berma.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="berm2WidthGlobal" default="false" type="xs:boolean">
<xs:annotation>
<xs:documentation>Indica si es global el ancho de berma 2.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="berm2HeightGlobal" default="false" type="xs:boolean">
<xs:annotation>
<xs:documentation>Indica si es global el alto de berma 2.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="berm3WidthGlobal" default="false" type="xs:boolean">
<xs:annotation>
<xs:documentation>Indica si es global el ancho de berma 3.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="berm3HeightGlobal" default="false" type="xs:boolean">
<xs:annotation>
<xs:documentation>Alto de berma 3.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="bermSlopeGlobal" default="false" type="xs:boolean">
<xs:annotation>
<xs:documentation>Indica si es global la pendiente de berma.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="slopeInMatInterfaceGlobal" default="false" type="xs:boolean">
<xs:annotation>
<xs:documentation>Indica si es global el talud en cambio de estrato.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="IDSlopeCatalogGlobal" default="false" type="xs:boolean">
<xs:annotation>
<xs:documentation>Indica si es global el identificador del talud de catálogo.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="superiorHeightGlobal" default="false" type="xs:boolean">
<xs:annotation>
<xs:documentation>Indica si es global la altura superior.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="superiorSlopeGlobal" default="false" type="xs:boolean">
<xs:annotation>
<xs:documentation>Indica si es global el talud superior.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="adavancedDataGlobal" default="false" type="xs:boolean">
<xs:annotation>
<xs:documentation>Indica si son globales los datos del talud avanzado.</xs:documentation>
</xs:annotation>
</xs:attribute>
</xs:complexType>
</xs:element>
<xs:element name="CutSlopesGlobalValues" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Valores de datos globales o por defecto de taludes de desmonte.</xs:documentation>
</xs:annotation>
<xs:complexType>
<xs:sequence>
<xs:element name="Advanced_MatG1SlopeData" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Talud avanzado para materiales del grupo 1.</xs:documentation>
</xs:annotation>
<xs:complexType>
<xs:simpleContent>
<xs:extension base="xs:string">
<xs:attribute name="criteria" default="SIMPLE">
<xs:annotation>
<xs:documentation>Tipología de talud de desmonte avanzado para materiales del grupo 1.</xs:documentation>
</xs:annotation>
<xs:simpleType>
<xs:restriction base="xs:string">
<xs:enumeration value="SIMPLE" />
<xs:enumeration value="BERMS" />
<xs:enumeration value="SLOPE_TYPE" />
</xs:restriction>
</xs:simpleType>
</xs:attribute>
<xs:attribute name="slope" default="0.000" type="xs:float">
<xs:annotation>
<xs:documentation>Talud para materiales del grupo 1 de desmonte avanzado.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="bermWidth" default="0.000" type="xs:float">
<xs:annotation>
<xs:documentation>Ancho de berma para el talud en materiales del grupo 1 en desmonte avanzado.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="bermHeight" default="0.000" type="xs:float">
<xs:annotation>
<xs:documentation>Alto de berma para el talud en materiales del grupo 1 en desmonte avanzado.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="bermSlope" default="0.000" type="xs:float">
<xs:annotation>
<xs:documentation>Talud de berma para el talud en materiales del grupo 1 en desmonte avanzado.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="IDSlopeCatalog" type="xs:unsignedLong">
<xs:annotation>
<xs:documentation>Identificador del talud de catálogo.</xs:documentation>
<xs:documentation>
</xs:documentation>
<xs:documentation>Si no hay ningún elemento de catálogo asignado, este atributo no aparece.</xs:documentation>
</xs:annotation>
</xs:attribute>
</xs:extension>
</xs:simpleContent>
</xs:complexType>
</xs:element>
<xs:element name="Advanced_InterfaceMatG1G2Data" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos de la interfaz entre materiales del grupo 1 y 2 para talud de desmonte avanzado.</xs:documentation>
</xs:annotation>
<xs:complexType>
<xs:simpleContent>
<xs:extension base="xs:string">
<xs:attribute name="criteria" default="INFERIOR">
<xs:annotation>
<xs:documentation>Criterio para la interfaz entre materiales del grupo 1 y 2 para talud de desmonte avanzado.</xs:documentation>
</xs:annotation>
<xs:simpleType>
<xs:restriction base="xs:string">
<xs:enumeration value="SUPERIOR" />
<xs:enumeration value="INFERIOR" />
<xs:enumeration value="LAYER" />
<xs:enumeration value="SUPERIOR_LAYER_SLOPE" />
</xs:restriction>
</xs:simpleType>
</xs:attribute>
<xs:attribute name="bermWidth" default="0.000" type="xs:float">
<xs:annotation>
<xs:documentation>Ancho de berma para la interfaz entre materiales del grupo 1 y 2 para talud de desmonte avanzado.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="bermSlope" default="0.000" type="xs:float">
<xs:annotation>
<xs:documentation>Pendiente de berma.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="slope" default="0.000" type="xs:float">
<xs:annotation>
<xs:documentation>Talud para la transición de tipo "Capa".</xs:documentation>
</xs:annotation>
</xs:attribute>
</xs:extension>
</xs:simpleContent>
</xs:complexType>
</xs:element>
<xs:element name="Advanced_MatG2SlopeData" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Talud avanzado para materiales del grupo 2.</xs:documentation>
</xs:annotation>
<xs:complexType>
<xs:simpleContent>
<xs:extension base="xs:string">
<xs:attribute name="criteria" default="SIMPLE">
<xs:annotation>
<xs:documentation>Tipología de talud de desmonte avanzado para materiales del grupo 2.</xs:documentation>
</xs:annotation>
<xs:simpleType>
<xs:restriction base="xs:string">
<xs:enumeration value="SIMPLE" />
<xs:enumeration value="BERMS" />
<xs:enumeration value="SLOPE_TYPE" />
</xs:restriction>
</xs:simpleType>
</xs:attribute>
<xs:attribute name="slope" default="0.000" type="xs:float">
<xs:annotation>
<xs:documentation>Talud para materiales del grupo 2 de desmonte avanzado.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="bermWidth" default="0.000" type="xs:float">
<xs:annotation>
<xs:documentation>Ancho de berma para el talud en materiales del grupo 2 en desmonte avanzado.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="bermHeight" default="0.000" type="xs:float">
<xs:annotation>
<xs:documentation>Alto de berma para el talud en materiales del grupo 2 en desmonte avanzado.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="bermSlope" default="0.000" type="xs:float">
<xs:annotation>
<xs:documentation>Talud de berma para el talud en materiales del grupo 2 en desmonte avanzado.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="IDSlopeCatalog" type="xs:unsignedLong">
<xs:annotation>
<xs:documentation>Identificador del talud de catálogo.</xs:documentation>
<xs:documentation>
</xs:documentation>
<xs:documentation>Si no hay ningún elemento de catálogo asignado, este atributo no aparece.</xs:documentation>
</xs:annotation>
</xs:attribute>
</xs:extension>
</xs:simpleContent>
</xs:complexType>
</xs:element>
<xs:element name="Advanced_InterfaceMatG2G3Data" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos de la interfaz entre materiales del grupo 2 y 3 para talud de desmonte avanzado.</xs:documentation>
</xs:annotation>
<xs:complexType>
<xs:simpleContent>
<xs:extension base="xs:string">
<xs:attribute name="criteria" default="INFERIOR">
<xs:annotation>
<xs:documentation>Criterio para la interfaz entre materiales del grupo 2 y 3 para talud de desmonte avanzado.</xs:documentation>
</xs:annotation>
<xs:simpleType>
<xs:restriction base="xs:string">
<xs:enumeration value="SUPERIOR" />
<xs:enumeration value="INFERIOR" />
<xs:enumeration value="LAYER" />
<xs:enumeration value="SUPERIOR_LAYER_SLOPE" />
</xs:restriction>
</xs:simpleType>
</xs:attribute>
<xs:attribute name="bermWidth" default="0.000" type="xs:float">
<xs:annotation>
<xs:documentation>Ancho de berma para la interfaz entre materiales del grupo 2 y 3 para talud de desmonte avanzado.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="bermSlope" default="0.000" type="xs:float">
<xs:annotation>
<xs:documentation>Pendiente de berma.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="slope" default="0.000" type="xs:float">
<xs:annotation>
<xs:documentation>Talud para la transición de tipo "Capa".</xs:documentation>
</xs:annotation>
</xs:attribute>
</xs:extension>
</xs:simpleContent>
</xs:complexType>
</xs:element>
<xs:element name="Advanced_MatG3SlopeData" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Talud avanzado para materiales del grupo 3.</xs:documentation>
</xs:annotation>
<xs:complexType>
<xs:simpleContent>
<xs:extension base="xs:string">
<xs:attribute name="criteria" default="SIMPLE">
<xs:annotation>
<xs:documentation>Tipología de talud de desmonte avanzado para materiales del grupo 3.</xs:documentation>
</xs:annotation>
<xs:simpleType>
<xs:restriction base="xs:string">
<xs:enumeration value="SIMPLE" />
<xs:enumeration value="BERMS" />
<xs:enumeration value="SLOPE_TYPE" />
</xs:restriction>
</xs:simpleType>
</xs:attribute>
<xs:attribute name="slope" default="0.000" type="xs:float">
<xs:annotation>
<xs:documentation>Talud para materiales del grupo 3 de desmonte avanzado.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="bermWidth" default="0.000" type="xs:float">
<xs:annotation>
<xs:documentation>Ancho de berma para el talud en materiales del grupo 3 en desmonte avanzado.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="bermHeight" default="0.000" type="xs:float">
<xs:annotation>
<xs:documentation>Alto de berma para el talud en materiales del grupo 3 en desmonte avanzado.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="bermSlope" default="0.000" type="xs:float">
<xs:annotation>
<xs:documentation>Talud de berma para el talud en materiales del grupo 3 en desmonte avanzado.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="IDSlopeCatalog" type="xs:unsignedLong">
<xs:annotation>
<xs:documentation>Identificador del talud de catálogo.</xs:documentation>
<xs:documentation>
</xs:documentation>
<xs:documentation>Si no hay ningún elemento de catálogo asignado, este atributo no aparece.</xs:documentation>
</xs:annotation>
</xs:attribute>
</xs:extension>
</xs:simpleContent>
</xs:complexType>
</xs:element>
</xs:sequence>
<xs:attribute name="type" default="_3_SLOPES">
<xs:annotation>
<xs:documentation>Tipología de talud de desmonte.</xs:documentation>
</xs:annotation>
<xs:simpleType>
<xs:restriction base="xs:string">
<xs:enumeration value="_3_SLOPES" />
<xs:enumeration value="SLOPE_WITH_BERMS" />
<xs:enumeration value="BERM_SOIL2ROCK_INF" />
<xs:enumeration value="BERM_SOIL2ROCK_SUP" />
<xs:enumeration value="SLOPE_TYPE" />
<xs:enumeration value="BY_MATERIAL" />
<xs:enumeration value="ADVANCED" />
<xs:enumeration value="BERMS_AND_CLOSING" />
<xs:enumeration value="MX_SLOPE" />
</xs:restriction>
</xs:simpleType>
</xs:attribute>
<xs:attribute name="slopeOrMatG1Slope" default="1.500" type="xs:float">
<xs:annotation>
<xs:documentation>Talud/Talud para materiales del grupo 1.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="closingSlopeOrMatG2Slope" default="1.500" type="xs:float">
<xs:annotation>
<xs:documentation>Talud de cierre/Talud para materiales del grupo 2.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="matG3Slope" default="1.000" type="xs:float">
<xs:annotation>
<xs:documentation>Talud para materiales del grupo 3.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="bermWidth" default="0.000" type="xs:float">
<xs:annotation>
<xs:documentation>Ancho de berma.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="bermHeight" default="0.000" type="xs:float">
<xs:annotation>
<xs:documentation>Alto de berma.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="berm2Width" default="0.000" type="xs:float">
<xs:annotation>
<xs:documentation>Ancho de berma 2.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="berm2Height" default="0.000" type="xs:float">
<xs:annotation>
<xs:documentation>Alto de berma 2.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="berm3Width" default="0.000" type="xs:float">
<xs:annotation>
<xs:documentation>Ancho de berma 3.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="berm3Height" default="0.000" type="xs:float">
<xs:annotation>
<xs:documentation>Alto de berma 3.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="bermSlope" default="0.000" type="xs:float">
<xs:annotation>
<xs:documentation>Pendiente de berma.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="slopeInMatInterface" default="SUPERIOR">
<xs:annotation>
<xs:documentation>Talud en cambio de estrato.</xs:documentation>
</xs:annotation>
<xs:simpleType>
<xs:restriction base="xs:string">
<xs:enumeration value="SUPERIOR" />
<xs:enumeration value="OWN" />
</xs:restriction>
</xs:simpleType>
</xs:attribute>
<xs:attribute name="IDSlopeCatalog" type="xs:unsignedLong">
<xs:annotation>
<xs:documentation>Identificador del talud de catálogo.</xs:documentation>
<xs:documentation>
</xs:documentation>
<xs:documentation>Si no hay ningún elemento de catálogo asignado, este atributo no aparece.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="superiorHeight" default="0.000" type="xs:float">
<xs:annotation>
<xs:documentation>Altura superior.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="superiorSlope" default="0.000" type="xs:float">
<xs:annotation>
<xs:documentation>Talud superior.</xs:documentation>
</xs:annotation>
</xs:attribute>
</xs:complexType>
</xs:element>
</xs:sequence>
</xs:complexType>
</xs:element>
|
XSD Schema Diagram:
