<xs:element name="CSDataRoad" minOccurs="0" maxOccurs="1">
<xs:complexType>
<xs:sequence>
<xs:element name="AxisOffsetsData" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos referentes a los desplazamientos del eje.</xs:documentation>
</xs:annotation>
<xs:complexType>
<xs:sequence>
<xs:element name="AxisOffsetsCSData" type="AxisOffsetsCSDataType" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos de sección transversal de desplazamientos del eje.</xs:documentation>
</xs:annotation>
</xs:element>
</xs:sequence>
<xs:attribute name="version" default="1.0" type="xs:string" />
</xs:complexType>
</xs:element>
<xs:element name="BarriersData" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos referentes a la definición de barreras de carretera.</xs:documentation>
</xs:annotation>
<xs:complexType>
<xs:sequence>
<xs:element name="BarriersCSData" type="BarriersCSDataType" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos de sección transversal de barreras.</xs:documentation>
</xs:annotation>
</xs:element>
</xs:sequence>
<xs:attribute name="version" default="1.0" type="xs:string" />
</xs:complexType>
</xs:element>
<xs:element name="BoundariesData" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos referentes a la definición de los límites.</xs:documentation>
</xs:annotation>
<xs:complexType>
<xs:sequence>
<xs:element name="BoundariesCSData" type="BoundariesCSDataType" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos de sección transversal de límites.</xs:documentation>
</xs:annotation>
</xs:element>
</xs:sequence>
<xs:attribute name="version" default="1.0" type="xs:string" />
</xs:complexType>
</xs:element>
<xs:element name="ClearancesData" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos referentes a la definición de despejes.</xs:documentation>
</xs:annotation>
<xs:complexType>
<xs:sequence>
<xs:element name="ClearancesCSData" type="ClearancesCSDataType" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos de sección transversal de despejes.</xs:documentation>
</xs:annotation>
</xs:element>
</xs:sequence>
<xs:attribute name="version" default="1.0" type="xs:string" />
</xs:complexType>
</xs:element>
<xs:element name="CutSlopes_LeftData" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos referentes a la definición de los taludes de desmonte izquierdos.</xs:documentation>
</xs:annotation>
<xs:complexType>
<xs:sequence>
<xs:element name="CutSlopesCSData" type="CutSlopesCSDataType" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos de sección transversal de taludes de desmonte.</xs:documentation>
</xs:annotation>
</xs:element>
</xs:sequence>
<xs:attribute name="version" default="1.0" type="xs:string" />
</xs:complexType>
</xs:element>
<xs:element name="CutSlopes_RightData" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos referentes a la definición de los taludes de desmonte derechos.</xs:documentation>
</xs:annotation>
<xs:complexType>
<xs:sequence>
<xs:element name="CutSlopesCSData" type="CutSlopesCSDataType" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos de sección transversal de taludes de desmonte.</xs:documentation>
</xs:annotation>
</xs:element>
</xs:sequence>
<xs:attribute name="version" default="1.0" type="xs:string" />
</xs:complexType>
</xs:element>
<xs:element name="DitchsData" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos referentes a la definición de las cunetas.</xs:documentation>
</xs:annotation>
<xs:complexType>
<xs:sequence>
<xs:element name="DitchsCSData" type="DitchsCSDataType" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos de sección transversal de cunetas.</xs:documentation>
</xs:annotation>
</xs:element>
</xs:sequence>
<xs:attribute name="version" default="1.0" type="xs:string" />
</xs:complexType>
</xs:element>
<xs:element name="FillSlopes_LeftData" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos referentes a la definición de los taludes de terraplén izquierdos.</xs:documentation>
</xs:annotation>
<xs:complexType>
<xs:sequence>
<xs:element name="FillSlopesCSData" type="FillSlopesCSDataType" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos de sección transversal de taludes de terraplén.</xs:documentation>
</xs:annotation>
</xs:element>
</xs:sequence>
<xs:attribute name="version" default="1.0" type="xs:string" />
</xs:complexType>
</xs:element>
<xs:element name="FillSlopes_RightData" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos referentes a la definición de los taludes de terraplén derechos.</xs:documentation>
</xs:annotation>
<xs:complexType>
<xs:sequence>
<xs:element name="FillSlopesCSData" type="FillSlopesCSDataType" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos de sección transversal de taludes de terraplén.</xs:documentation>
</xs:annotation>
</xs:element>
</xs:sequence>
<xs:attribute name="version" default="1.0" type="xs:string" />
</xs:complexType>
</xs:element>
<xs:element name="GeologyData" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos referentes a la definición de la geología.</xs:documentation>
</xs:annotation>
<xs:complexType>
<xs:sequence>
<xs:element name="TerrainsList" minOccurs="0" maxOccurs="unbounded">
<xs:complexType>
<xs:sequence>
<xs:element name="Terrain" type="TerrainType" minOccurs="0" maxOccurs="unbounded" />
</xs:sequence>
<xs:attribute name="version" default="1.0" type="xs:string" />
</xs:complexType>
</xs:element>
<xs:element name="GeologyCSData" type="GeologyCSDataType" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos de sección transversal de geología.</xs:documentation>
</xs:annotation>
</xs:element>
</xs:sequence>
<xs:attribute name="version" default="1.0" type="xs:string" />
</xs:complexType>
</xs:element>
<xs:element name="MedianData" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos referentes a la definición de la mediana.</xs:documentation>
</xs:annotation>
<xs:complexType>
<xs:sequence>
<xs:element name="MedianCSData" type="MedianCSDataType" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos de sección transversal de mediana.</xs:documentation>
</xs:annotation>
</xs:element>
</xs:sequence>
<xs:attribute name="version" default="1.0" type="xs:string" />
</xs:complexType>
</xs:element>
<xs:element name="RetainingWallsData" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos referentes a los muros de contención.</xs:documentation>
</xs:annotation>
<xs:complexType>
<xs:sequence>
<xs:element name="RetainingWallsCSData" type="RetainingWallsCSDataType" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos de sección transversal de muros de contención.</xs:documentation>
</xs:annotation>
</xs:element>
</xs:sequence>
<xs:attribute name="version" default="1.0" type="xs:string" />
</xs:complexType>
</xs:element>
<xs:element name="RoadPaveData" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos referentes a la definición de firmes de carretera.</xs:documentation>
</xs:annotation>
<xs:complexType>
<xs:sequence>
<xs:element name="RoadPaveCSData" type="RoadPaveCSDataType" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos de sección transversal de firmes de carretera.</xs:documentation>
</xs:annotation>
</xs:element>
</xs:sequence>
<xs:attribute name="version" default="1.0" type="xs:string" />
</xs:complexType>
</xs:element>
<xs:element name="RoadPlatformData" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos referentes a la definición de la plataforma de carretera.</xs:documentation>
</xs:annotation>
<xs:complexType>
<xs:sequence>
<xs:element name="RoadPlatformCSData" type="RoadPlatformCSDataType" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos de sección transversal de plataforma de carretera.</xs:documentation>
</xs:annotation>
</xs:element>
</xs:sequence>
<xs:attribute name="version" default="1.0" type="xs:string" />
</xs:complexType>
</xs:element>
<xs:element name="RoadSlopesData" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos referentes a la definición de las pendientes de carretera.</xs:documentation>
</xs:annotation>
<xs:complexType>
<xs:sequence>
<xs:element name="RoadSlopesCSData" type="RoadSlopesCSDataType" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos de sección transversal de pendientes de carretera.</xs:documentation>
</xs:annotation>
</xs:element>
</xs:sequence>
<xs:attribute name="version" default="1.0" type="xs:string" />
</xs:complexType>
</xs:element>
<xs:element name="RoadSuperelevData" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos referentes a los peraltes de carretera.</xs:documentation>
</xs:annotation>
<xs:complexType>
<xs:sequence>
<xs:element name="RoadSuperelevCSData" type="RoadSuperelevCSDataType" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos de sección transversal de peraltes de carretera.</xs:documentation>
<xs:documentation>Los signos de los peraltes son positivos bajando de izquierda a derecha según el avance del kilometraje del eje, negativos en caso contrario)</xs:documentation>
</xs:annotation>
</xs:element>
</xs:sequence>
<xs:attribute name="version" default="1.0" type="xs:string" />
</xs:complexType>
</xs:element>
<xs:element name="SubgradeData" minOccurs="0" maxOccurs="unbounded">
<xs:annotation>
<xs:documentation>Datos referentes a la definición de explanadas.</xs:documentation>
</xs:annotation>
<xs:complexType>
<xs:choice>
<xs:element name="SubgradeCSData" type="SubgradeCSDataType" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos de definición de una capa de explanada.</xs:documentation>
</xs:annotation>
</xs:element>
<xs:element name="SubgradeMxCSData" type="SubgradeMxCSDataType" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos de sección transversal de una capa de explanada Mx.</xs:documentation>
</xs:annotation>
</xs:element>
</xs:choice>
<xs:attribute name="version" default="1.0" type="xs:string" />
</xs:complexType>
</xs:element>
<xs:element name="SuppressionsData" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos referentes a la definición de las inhibiciones.</xs:documentation>
</xs:annotation>
<xs:complexType>
<xs:sequence>
<xs:element name="SuppressionsCSData" type="SuppressionsCSDataType" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos de sección transversal de inhibiciones.</xs:documentation>
</xs:annotation>
</xs:element>
</xs:sequence>
<xs:attribute name="version" default="1.0" type="xs:string" />
</xs:complexType>
</xs:element>
<xs:element name="WideningsData" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos referentes a la definición de los sobreanchos.</xs:documentation>
</xs:annotation>
<xs:complexType>
<xs:sequence>
<xs:element name="WideningsCSData" type="WideningsCSDataType" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos de sección transversal de sobreanchos.</xs:documentation>
</xs:annotation>
</xs:element>
</xs:sequence>
<xs:attribute name="version" default="1.0" type="xs:string" />
</xs:complexType>
</xs:element>
<xs:element name="LineRoadMarkingsData" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos referentes a las marcas viales.</xs:documentation>
</xs:annotation>
<xs:complexType>
<xs:sequence>
<xs:element name="LineRoadMarkingsCSData" type="LineRoadMarkingsCSDataType" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos de sección transversal de marcas viales.</xs:documentation>
</xs:annotation>
</xs:element>
</xs:sequence>
<xs:attribute name="version" default="1.0" type="xs:string" />
</xs:complexType>
</xs:element>
</xs:sequence>
</xs:complexType>
</xs:element>
|

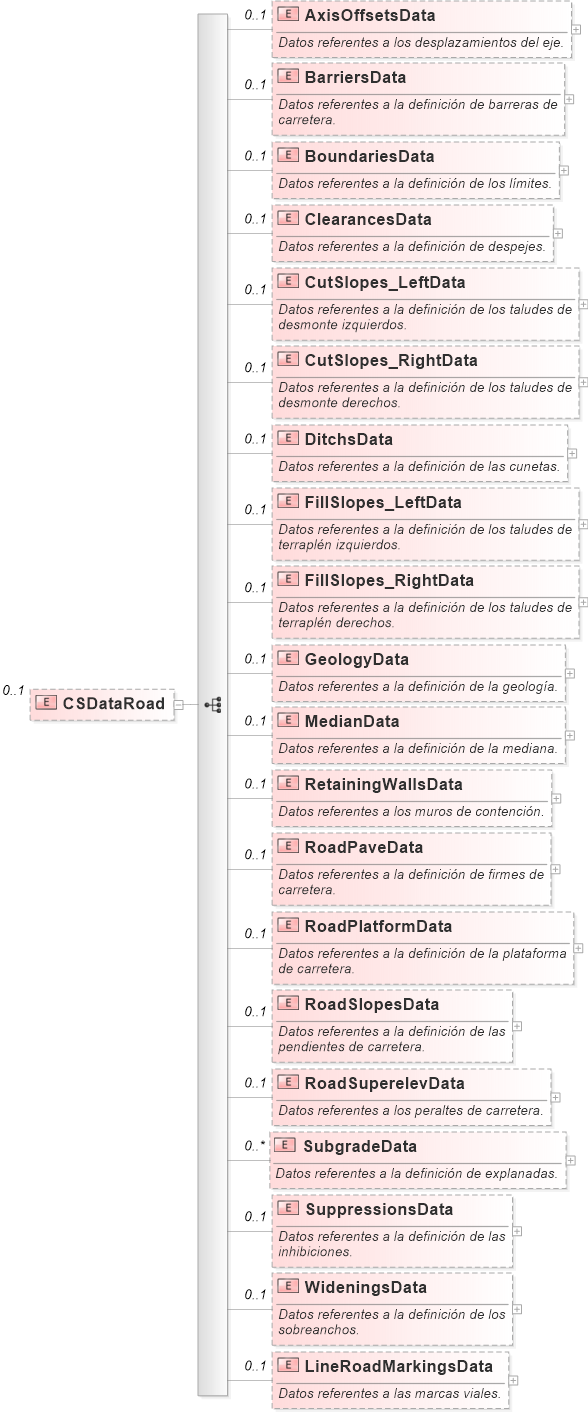

XSD Schema Diagram:
