<xs:element name="CSDataMultiStrip" minOccurs="0" maxOccurs="1">
<xs:complexType>
<xs:sequence>
<xs:element name="AxisOffsetsData" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos referentes a los desplazamientos del eje.</xs:documentation>
</xs:annotation>
<xs:complexType>
<xs:sequence>
<xs:element name="AxisOffsetsCSData" type="AxisOffsetsCSDataType" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos de sección transversal de desplazamientos del eje.</xs:documentation>
</xs:annotation>
</xs:element>
</xs:sequence>
<xs:attribute name="version" default="1.0" type="xs:string" />
</xs:complexType>
</xs:element>
<xs:element name="BoundariesData" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos referentes a la definición de los límites.</xs:documentation>
</xs:annotation>
<xs:complexType>
<xs:sequence>
<xs:element name="BoundariesCSData" type="BoundariesCSDataType" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos de sección transversal de límites.</xs:documentation>
</xs:annotation>
</xs:element>
</xs:sequence>
<xs:attribute name="version" default="1.0" type="xs:string" />
</xs:complexType>
</xs:element>
<xs:element name="CutSlopes_LeftData" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos referentes a la definición de los taludes de desmonte izquierdos.</xs:documentation>
</xs:annotation>
<xs:complexType>
<xs:sequence>
<xs:element name="CutSlopesCSData" type="CutSlopesCSDataType" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos de sección transversal de taludes de desmonte.</xs:documentation>
</xs:annotation>
</xs:element>
</xs:sequence>
<xs:attribute name="version" default="1.0" type="xs:string" />
</xs:complexType>
</xs:element>
<xs:element name="CutSlopes_RightData" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos referentes a la definición de los taludes de desmonte derechos.</xs:documentation>
</xs:annotation>
<xs:complexType>
<xs:sequence>
<xs:element name="CutSlopesCSData" type="CutSlopesCSDataType" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos de sección transversal de taludes de desmonte.</xs:documentation>
</xs:annotation>
</xs:element>
</xs:sequence>
<xs:attribute name="version" default="1.0" type="xs:string" />
</xs:complexType>
</xs:element>
<xs:element name="DitchsData" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos referentes a la definición de las cunetas.</xs:documentation>
</xs:annotation>
<xs:complexType>
<xs:sequence>
<xs:element name="DitchsCSData" type="DitchsCSDataType" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos de sección transversal de cunetas.</xs:documentation>
</xs:annotation>
</xs:element>
</xs:sequence>
<xs:attribute name="version" default="1.0" type="xs:string" />
</xs:complexType>
</xs:element>
<xs:element name="FillSlopes_LeftData" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos referentes a la definición de los taludes de terraplén izquierdos.</xs:documentation>
</xs:annotation>
<xs:complexType>
<xs:sequence>
<xs:element name="FillSlopesCSData" type="FillSlopesCSDataType" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos de sección transversal de taludes de terraplén.</xs:documentation>
</xs:annotation>
</xs:element>
</xs:sequence>
<xs:attribute name="version" default="1.0" type="xs:string" />
</xs:complexType>
</xs:element>
<xs:element name="FillSlopes_RightData" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos referentes a la definición de los taludes de terraplén derechos.</xs:documentation>
</xs:annotation>
<xs:complexType>
<xs:sequence>
<xs:element name="FillSlopesCSData" type="FillSlopesCSDataType" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos de sección transversal de taludes de terraplén.</xs:documentation>
</xs:annotation>
</xs:element>
</xs:sequence>
<xs:attribute name="version" default="1.0" type="xs:string" />
</xs:complexType>
</xs:element>
<xs:element name="GeologyData" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos referentes a la definición de la geología.</xs:documentation>
</xs:annotation>
<xs:complexType>
<xs:sequence>
<xs:element name="TerrainsList" minOccurs="0" maxOccurs="unbounded">
<xs:complexType>
<xs:sequence>
<xs:element name="Terrain" type="TerrainType" minOccurs="0" maxOccurs="unbounded" />
</xs:sequence>
<xs:attribute name="version" default="1.0" type="xs:string" />
</xs:complexType>
</xs:element>
<xs:element name="GeologyCSData" type="GeologyCSDataType" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos de sección transversal de geología.</xs:documentation>
</xs:annotation>
</xs:element>
</xs:sequence>
<xs:attribute name="version" default="1.0" type="xs:string" />
</xs:complexType>
</xs:element>
<xs:element name="RetainingWallsData" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos referentes a los muros de contención.</xs:documentation>
</xs:annotation>
<xs:complexType>
<xs:sequence>
<xs:element name="RetainingWallsCSData" type="RetainingWallsCSDataType" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos de sección transversal de muros de contención.</xs:documentation>
</xs:annotation>
</xs:element>
</xs:sequence>
<xs:attribute name="version" default="1.0" type="xs:string" />
</xs:complexType>
</xs:element>
<xs:element name="RoadSuperelevData" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos referentes a los peraltes de urbana.</xs:documentation>
</xs:annotation>
<xs:complexType>
<xs:sequence>
<xs:element name="RoadSuperelevCSData" type="RoadSuperelevCSDataType" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos de sección transversal de peraltes de urbana.</xs:documentation>
<xs:documentation>Los signos de los peraltes son positivos bajando de izquierda a derecha según el avance del kilometraje del eje, negativos en caso contrario)</xs:documentation>
</xs:annotation>
</xs:element>
</xs:sequence>
<xs:attribute name="version" default="1.0" type="xs:string" />
</xs:complexType>
</xs:element>
<xs:element name="SuppressionsData" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos referentes a la definición de las inhibiciones.</xs:documentation>
</xs:annotation>
<xs:complexType>
<xs:sequence>
<xs:element name="SuppressionsCSData" type="SuppressionsCSDataType" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos de sección transversal de inhibiciones.</xs:documentation>
</xs:annotation>
</xs:element>
</xs:sequence>
<xs:attribute name="version" default="1.0" type="xs:string" />
</xs:complexType>
</xs:element>
<xs:element name="MS_StripsAxisOffsetsData" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos referentes a la definición de distancias de eje y rasante de pistas de tramos multipista.</xs:documentation>
</xs:annotation>
<xs:complexType>
<xs:sequence>
<xs:element name="MS_StripsAxisOffsetsCSData" type="MS_StripsAxisOffsetsCSDataType" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos de sección transversal de distancias de eje y rasante de pistas de tramos multipista.</xs:documentation>
</xs:annotation>
</xs:element>
</xs:sequence>
<xs:attribute name="version" default="1.0" type="xs:string" />
</xs:complexType>
</xs:element>
<xs:element name="MS_Tracks" minOccurs="0" maxOccurs="1">
<xs:complexType>
<xs:sequence>
<xs:element name="MS_Track" minOccurs="0" maxOccurs="unbounded">
<xs:complexType>
<xs:sequence>
<xs:element name="MS_StripData" minOccurs="0" maxOccurs="unbounded">
<xs:annotation>
<xs:documentation>Datos referentes a la definición de las bandas de una pista de tramos multipista.</xs:documentation>
</xs:annotation>
<xs:complexType>
<xs:sequence>
<xs:element name="MS_LeftStrips" minOccurs="0" maxOccurs="1">
<xs:complexType>
<xs:sequence>
<xs:element name="MS_StripCSData" type="MS_StripCSDataType" minOccurs="0" maxOccurs="unbounded">
<xs:annotation>
<xs:documentation>Datos de sección transversal de una banda de una pista de tramos multipista.</xs:documentation>
</xs:annotation>
</xs:element>
</xs:sequence>
</xs:complexType>
</xs:element>
<xs:element name="MS_RightStrips" minOccurs="0" maxOccurs="1">
<xs:complexType>
<xs:sequence>
<xs:element name="MS_StripCSData" type="MS_StripCSDataType" minOccurs="0" maxOccurs="unbounded">
<xs:annotation>
<xs:documentation>Datos de sección transversal de una banda de una pista de tramos multipista.</xs:documentation>
</xs:annotation>
</xs:element>
</xs:sequence>
</xs:complexType>
</xs:element>
</xs:sequence>
<xs:attribute name="version" default="1.0" type="xs:string" />
</xs:complexType>
</xs:element>
<xs:element name="MS_PaveSlopesData" minOccurs="0" maxOccurs="unbounded">
<xs:annotation>
<xs:documentation>Datos referentes a la definición de taludes de firme de tramos multipista.</xs:documentation>
</xs:annotation>
<xs:complexType>
<xs:sequence>
<xs:element name="MS_PaveSlopesCSData" type="MS_PaveSlopesCSDataType" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos de sección transversal de taludes de firme de tramos multipista.</xs:documentation>
</xs:annotation>
</xs:element>
</xs:sequence>
<xs:attribute name="version" default="1.0" type="xs:string" />
</xs:complexType>
</xs:element>
<xs:element name="BarriersData" minOccurs="0" maxOccurs="unbounded">
<xs:annotation>
<xs:documentation>Datos referentes a la definición de barreras de tramos multipista.</xs:documentation>
</xs:annotation>
<xs:complexType>
<xs:sequence>
<xs:element name="BarriersCSData" type="BarriersCSDataType" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos de sección transversal de barreras.</xs:documentation>
</xs:annotation>
</xs:element>
</xs:sequence>
<xs:attribute name="version" default="1.0" type="xs:string" />
</xs:complexType>
</xs:element>
</xs:sequence>
<xs:attribute name="trackID" type="xs:unsignedLong" />
<xs:attribute name="name" type="xs:string" />
<xs:attribute name="IDProfile" type="xs:unsignedLong" />
<xs:attribute name="version" default="1.0" type="xs:string" />
</xs:complexType>
</xs:element>
</xs:sequence>
</xs:complexType>
</xs:element>
<xs:element name="MS_Medians" minOccurs="0" maxOccurs="1">
<xs:complexType>
<xs:sequence>
<xs:element name="MS_MedianData" minOccurs="0" maxOccurs="unbounded">
<xs:annotation>
<xs:documentation>Datos referentes a la definición de una mediana de tramos multipista.</xs:documentation>
</xs:annotation>
<xs:complexType>
<xs:sequence>
<xs:element name="MS_MedianCSData" type="MS_MedianCSDataType" minOccurs="0" maxOccurs="1">
<xs:annotation>
<xs:documentation>Datos de sección transversal de una mediana de tramos multipista.</xs:documentation>
</xs:annotation>
</xs:element>
</xs:sequence>
<xs:attribute name="version" default="1.0" type="xs:string" />
<xs:attribute name="name" type="xs:string" />
<xs:attribute name="ID" default="0" type="xs:unsignedLong">
<xs:annotation>
<xs:documentation>Identificador de la mediana.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="IDPen" default="0" type="xs:unsignedLong">
<xs:annotation>
<xs:documentation>Pluma de la capa de mediana.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="leftTrackID" type="xs:unsignedLong">
<xs:annotation>
<xs:documentation>Identificador de la pista asociada a la izquierda de la mediana.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="rightTrackID" type="xs:unsignedLong">
<xs:annotation>
<xs:documentation>Identificador de la pista asociada a la derecha de la mediana.</xs:documentation>
</xs:annotation>
</xs:attribute>
<xs:attribute name="gradeID" type="xs:unsignedLong">
<xs:annotation>
<xs:documentation>Identificador de la rasante asociada a la mediana.</xs:documentation>
<xs:documentation>
</xs:documentation>
<xs:documentation>Sólo aparece si la mediana se define por cota.</xs:documentation>
</xs:annotation>
</xs:attribute>
</xs:complexType>
</xs:element>
</xs:sequence>
</xs:complexType>
</xs:element>
</xs:sequence>
</xs:complexType>
</xs:element>
|

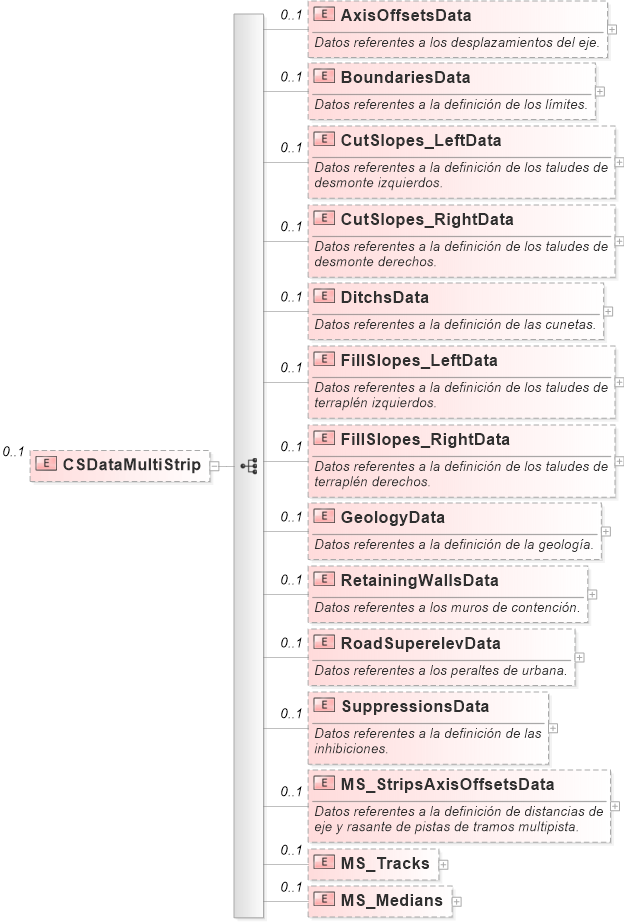

XSD Schema Diagram:
