Línea característica desplazada de otro tramo
Este cuadro de diálogo permite la definición de los parámetros deseados para crear o editar una línea característica desplazada de otro tramo.
Acceso: desde el Árbol del trabajo, botón derecho sobre el nodo Líneas características del tramo → Nueva ...
Datos generales
- Nombre
- Nombre de la línea característica.
- Pluma
- Pluma con la que se representa la línea característica en alzado (tanto en vista como en planos).
- Tramo
- Tramo asociado (secundario) para el que se desea obtener la línea.
- En prol. de plataforma
- Indica el modo en que se obtiene la cota de la línea en cada estación. Si está desmarcado, se toma la
cota de sección; si está marcado, se toma la
cota en prolongación de la plataforma.
- Tipo de cálculo
-
Indica el tipo de cálculo para obtener el valor de la cota de la línea. Valores posibles:
-
Sobre el eje primario: la cota se obtiene de la proyección a la normal del eje secundario.
+ Más información
-

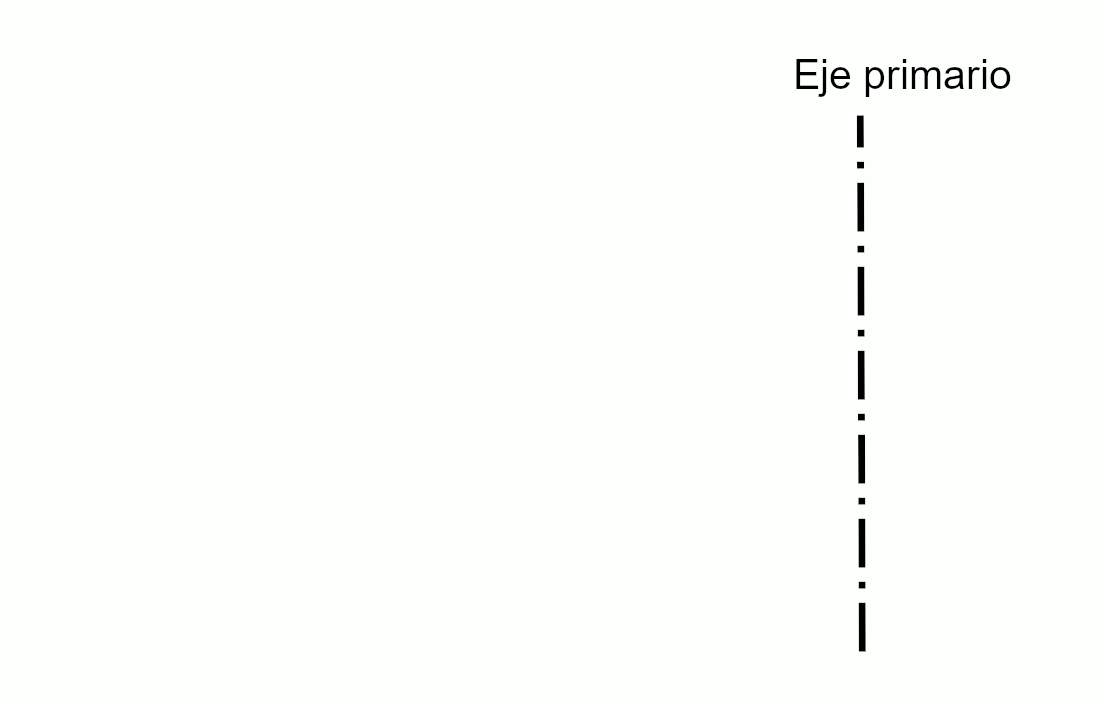

Distancia al eje secundario: la cota se obtiene de la proyección a la normal del eje primario
hasta el eje secundario desplazado la distancia indicada.
+ Más información
- Distancia
- Distancia a la referencia utilizada para situar la línea.
- Positiva para situarse a la derecha de la referencia; negativa para situarse a la izquierda.
- Habilitado sólo si el tipo de cálculo es Distancia al eje secundario.
Estaciones de definición
- Intervalo
- Indica el intervalo para definir las estaciones de definición de la línea.
Botones de acciones sobre el diálogo
- Aceptar
- Cierra el diálogo creando la línea característica con los parámetros indicados.
- Cancelar
- Cierra el diálogo sin realizar ninguna acción.
Vea también
Línea característica
Línea característica desplazada de otro tramo (sobre el primario). Metodología de cálculo.
Línea característica desplazada de otro tramo (distancia al secundario). Metodología de cálculo.
