Importar líneas de refuerzo de fichero
Este cuadro de diálogo permite la definición de los datos de importación de líneas de refuerzo de una pista de un fichero de formato genérico.
Datos referentes al fichero
- Identificador de línea comentada
- Prefijo indicador de una línea de comentario en el fichero.
- En la lectura se obvian las líneas del fichero que comiencen con ese texto.
- Separador de campo
- Texto que separa los diferentes campos en el fichero.
- Si el separador es el tabulador, este dato debe valer un espacio en blanco.
- Separador de miles
- Texto que representa los millares en los campos numéricos del fichero.
- Separador decimal
- Texto delimitador de los decimales en los campos numéricos del fichero.
Datos referentes a las líneas
- Indicador de tipo de definición de línea
- La línea de apoyo para la generación puede venir definida por:

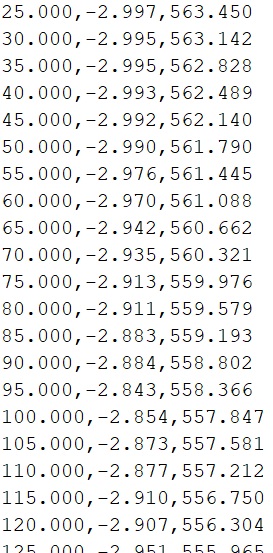

- Estación, distancia = la línea de apoyo es una línea definida en el fichero indicado, en el cual viene definida por estación/distancia al eje en planta.

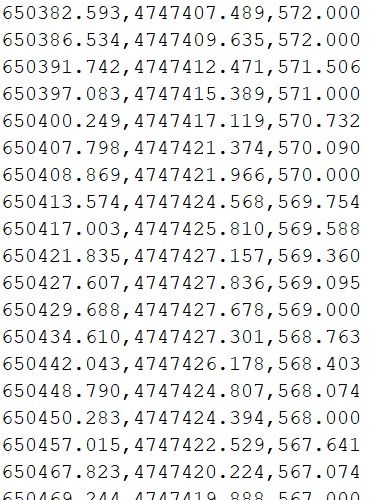

- X, Y = la línea de apoyo es una línea definida en el fichero indicado, en el cual viene definida por las coordenadas X, Y de sus puntos.
- Línea de catálogo = la línea de apoyo en una línea XYZ definida en el catálogo de líneas X,Y,Z del trabajo
- Suavizado
- Nivel al que se desea realizar un suavizado de la línea al generarla.
- Habilitado sólo si el tipo de definición de línea es X, Y.
+ Más información
Las opciones disponibles son:
- Ninguno: Se importan todos los puntos de la línea existentes en el fichero.
- Bajo: Se añaden aquellos puntos del fichero cuya pendiente con el último punto
añadido difiera en menos de 3 decimales con la pendiente entre los dos últimos puntos añadidos.
- Medio: Se añaden aquellos puntos del fichero cuya pendiente con el último punto
añadido difiera en menos de 2 decimales con la pendiente entre los dos últimos puntos añadidos.
- Alto: Se añaden aquellos puntos del fichero cuya pendiente con el último punto
añadido difiera en menos de 1 decimal con la pendiente entre los dos últimos puntos añadidos.
- Fichero de importación
- Fichero con la información a importar.
- Habilitado sólo si el tipo de definición de línea es Estación, distancia o X, Y.
- Línea
- Línea XYZ usada para generar la línea de refuerzo.
- Habilitado sólo si el tipo de definición de línea es línea XYZ de catálogo.
Datos referentes a los puntos de las líneas
- Posición de la X
- Posición del campo en el que se encuentra la coordenada X del punto.
- Habilitado sólo si el tipo de definición de línea es X, Y.
- Posición de la Y
- Posición del campo en el que se encuentra la coordenada Y del punto.
- Habilitado sólo si el tipo de definición de línea es X, Y.
- Posición de la estación
- Posición del campo en el que se encuentra la estación del punto.
- Habilitado sólo si el tipo de definición de línea es Estación, distancia.
- Posición de la distancia
- Posición del campo en el que se encuentra la distancia del punto al eje en planta.
- Habilitado sólo si el tipo de definición de línea es Estación, distancia.
Datos de cálculo
- Distancia máxima
- Distancia máxima para considerar el punto de la línea como punto válido
(si en una estación la línea es atravesada varias veces por la perpendicular al eje en esa estación,
seguramente los cortes más alejados del eje no son los deseados; este dato permite obviarlos).
- Habilitado sólo si el tipo de definición de línea es X, Y o
línea XYZ de catálogo.
- Por defecto vale 50 metros, pero se guarda el último valor introducido para usarlo en la siguiente generación
(se guarda a nivel de configuración de la aplicación, no en el trabajo).
