Generación automática de planos de planta
Este cuadro de diálogo permite la generación automática de planos de planta para un eje.

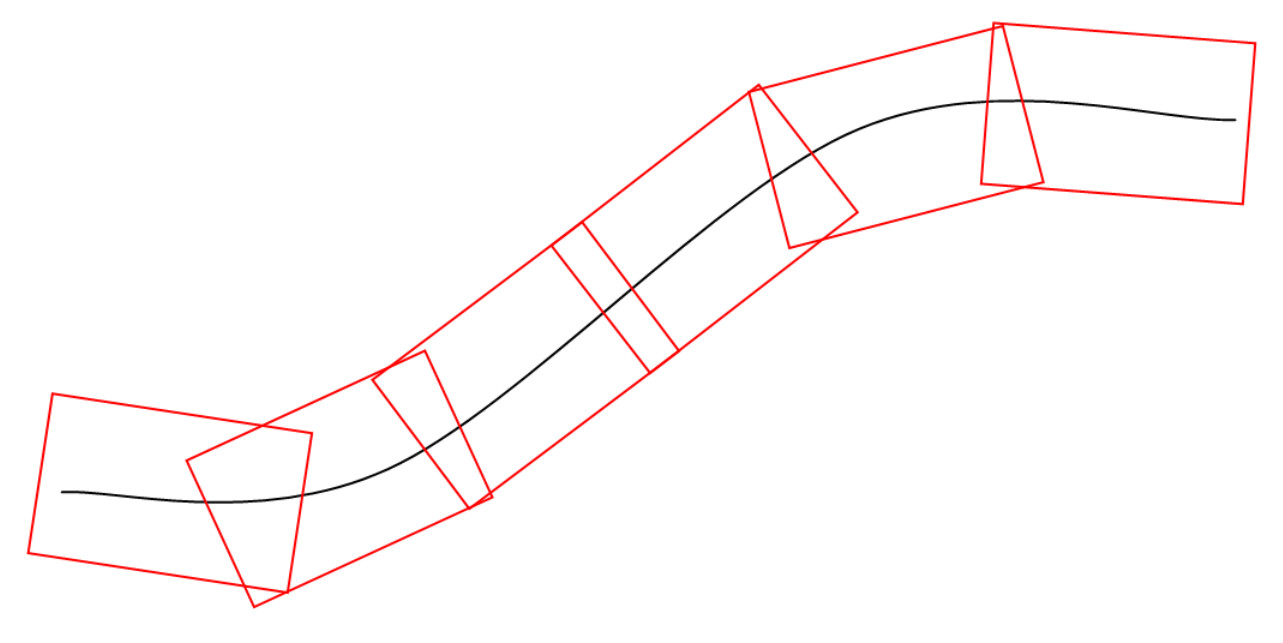

El programa genera automáticamente la distribución de hojas para los planos de planta para ese eje y los añadirá a la lista de planos del trabajo.
Para esta generación el programa utiliza además los datos de tamaño de papel y dimensiones de plano definidas por el usuario.
- Eje
- Nombre del eje (no editable, sólo informativo).
- Estación inicial
- Valor de la primera estación para la que se generarán hojas.
- No puede ser inferior al valor de la estación inicial del eje.
- Por defecto el programa propone la estación inicial del eje.
- Estación final
- Valor de la última estación para la que se generarán hojas.
- No puede ser superior al valor de la estación final del eje.
- Por defecto el programa propone la estación final del eje.
- Escala
- Denominador de la escala para la que se generarán los planos.
- Por ejemplo, si se desea un plano a escala 1:1000, este dato valdrá 1000.
- Intervalo
- Indica con qué intervalo se generarán hojas.
- Este dato está fuertemente relacionado con la escala, el tamaño de papel y las dimensiones de plano.
- Por ejemplo, en un plano a escala 1:1000 con tamaño de papel DIN_A1 y con márgenes de 20 mm caben aproximadamente 750 m de longitud de eje.
